ZRYCCG-1工業傳感器檢測創新實驗平臺

工業傳感器應用與檢測綜合實訓裝置是我公司最新研發的產品。是目前市場上就教學型傳感器實驗臺類型而言最先進的一款高新技術型教學設備。通過自主設計的真實的模型配合工業傳感器來進行工業傳感器的教學。通過模型我們可以看到工業傳感器在實際工業中的作用以及用法。并且可以進行分析檢測。是創新型的教學設備。適合學校對傳感器教學這塊的提升教學。除此工業傳感器應用與檢測綜合實訓裝置之外，我們還研發了同類型的工業傳感器實驗臺：“工業傳感器應用與檢測綜合實訓裝置”

1、工業傳感器檢測創新實驗平臺主控臺部分

1）工業傳感器檢測創新實驗平臺控制屏

提供高穩定的±15V、＋5V、±2V~±10V可調、＋2V~＋24V可調八種直流穩壓電源；主控臺面板上還裝有電壓、頻率、轉速顯示。 音頻信號源（音頻振蕩器）1KHz~10KHz（可調）；低頻信號源1Hz~30Hz(可調)；1.交流電源AC220V，帶漏電保護器；直流穩壓電源：+24V/1A、±12V/1A、±5V；數字直流電壓表：量程0～20V，分200mV、2V、20V三檔，精度0.5級頻率/轉速表：頻率測量范圍1～9999Hz，轉速測量范圍1～9999rpm

3）變送器掛箱

1.電荷放大器；量程：102pc、103pc兩檔可調，最大輸出電壓：10V/5mA；

2.輸出增益：10mV/uint、100mV/uint兩檔可調，與壓電加速度傳感器配套使用；

3.軸向位移變送器：量程：-4～6mm，電流輸出：4～20mA，準確度：±0.5%（25℃）；頻率響應：2～5kHz，系統溫漂：±0.1%/℃，電源：24VDC；

4.壓力儀表：采用24位A/D轉換器，雙5位高亮度紅色LED顯示，測量精度：±0.2%F.S±1個字；帶RS232通信，與S型拉壓力傳感器配套使用

4）數據采集卡掛箱

1.高速USB數據采集卡，采集卡支持最大采樣頻率為400kHz，12位A/D轉換

2.8路模擬量輸入，2通道模擬量輸出，信號輸出范圍：－5V～＋5V電壓信號

信號輸出接口：標準BNC接口16通道開關量輸入，16通道開關量輸入；輸出方式：集電極開路輸出；最大輸出電流：0.5A 5路開關量輸出；

3.配套軟件，可實現物 料分揀的自動控制、多功能轉子的測量、液位流量測量、位移測量、溫度測量控制

4.上位機軟件采用MCGS全中文工控組態軟件，實現在線檢測、控制、參數修改、數據的存儲分析、實時曲線和歷史曲線顯示和打印。上位機驅動程序有

Labview該設備可承擔學生畢業設計指導教師可以依據實驗條件，鼓勵學生進行創新設計；同時開放實驗室，使實驗室面向全校學生，使其成為學生畢業設計的一個基地；并為學生做相關課題提供實驗條件。

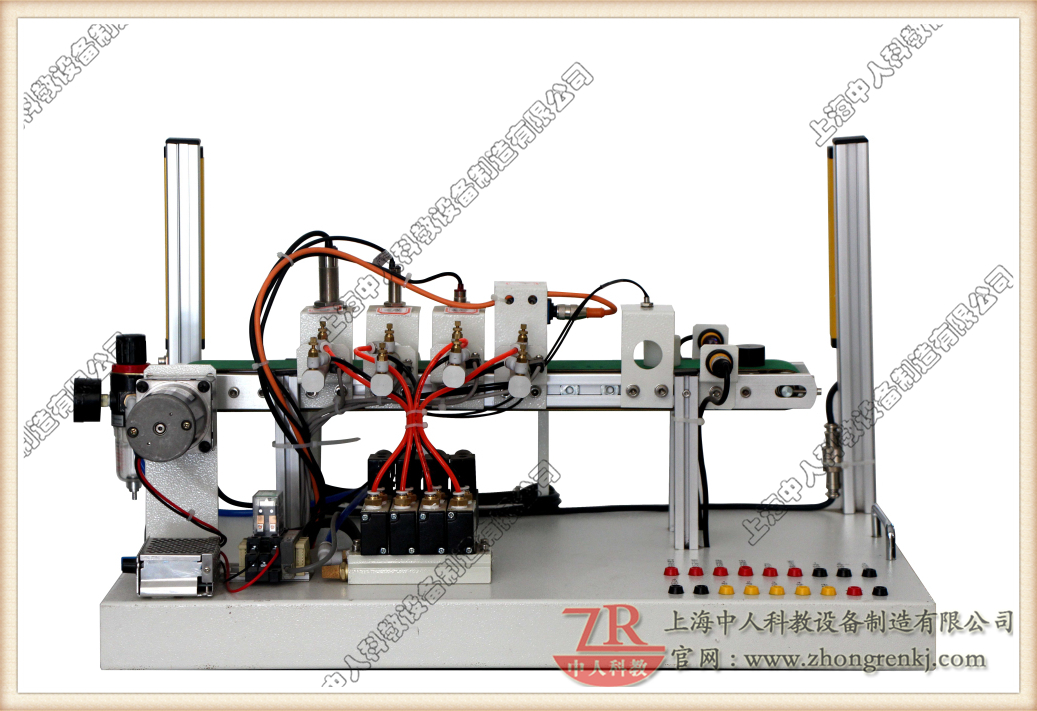

5） 材料分揀模型(見下圖)

1.直流減速電機，轉速：20rpm,電源DC24V；

2.電磁閥1個，氣缸4個，磁性開關4個；

3.對射式光電開關傳感器：檢測距離5m，光軸直徑15mm，常開型，NPN晶體管輸出，輸出電流＜200mA，頻率響應＜20Hz，工作狀態帶紅色LED指示，電源DC10～30V；

4.霍爾接近開關傳感器，檢測距離10mm，可檢測永磁體，開關條件磁場強度＞22mT，常開型，NPN晶體管輸出，輸出電流＜50mA，頻率響應＜320kHz，工作狀態帶紅色LED指示，電源DC10～30V；

5.電感接近開關傳感器：檢測距離4mm，常開型，NPN晶體管輸出，輸出電流＜200mA，頻率響應＜300Hz，電源DC10～30V；

6.電容接近開關傳感器，檢測距離2mm，常開型，NPN晶體管輸出，輸出電流＜200mA，頻率響應＜300Hz，電源DC10～30V；

7.色標傳感器：焦距12.5mm±2mm，紅、藍、綠三色光源，按鈕式設定自動選擇適用光源，靜態分別對記號和底色設定；

8.安全光幕傳感器：檢測距離：0.3～4m，4個光軸，光軸間距25mm，響應時間10ms，繼電器輸出

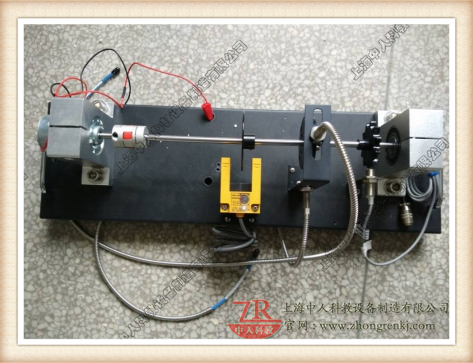

6） 多功能轉子模型（見下圖）

1.直流電機：轉速3000rpm，功率15W，電源DC24V；

2.光電開關傳感器：槽式結構，槽寬30mm，輸出電流＜300mA，頻率響應＜200Hz，具有靈敏度連續可調功能，工作狀態帶紅色LED指示，電源DC10～30V；

3.齒輪轉速傳感器：測量范圍0～20kHz，脈沖輸出信號，最大輸出電流20mA；

4.電渦流傳感器：量程-4～6mm，靈敏度8mA/mm；

5.壓電加速度傳感器：量程50000ms-2，電荷靈敏度1.47pC/ms-2，最大橫向靈敏度比＜5%F.S，頻率范圍1～12000Hz,安裝諧振頻率40kHz

6.震動源，裝有振動源1HZ－30HZ（可調）音頻信號源（音頻振蕩器）1KHz~10KHz（可調），幅度可調。

8）液位/流量模型（見下圖）

1.直流水泵：揚程：0.6m，流量：600L/h，功率30W；

2.超聲波液位傳感器：量程：1m，盲區：0.06m，輸出：4～20mA,一體式結構；

3.渦輪流量傳感器：量程：0.1～0.6m3/h，精度1%，配套變送器：輸出：4～20mA

4.智能調節閥?？刂菩盘?hào)4-20 mA

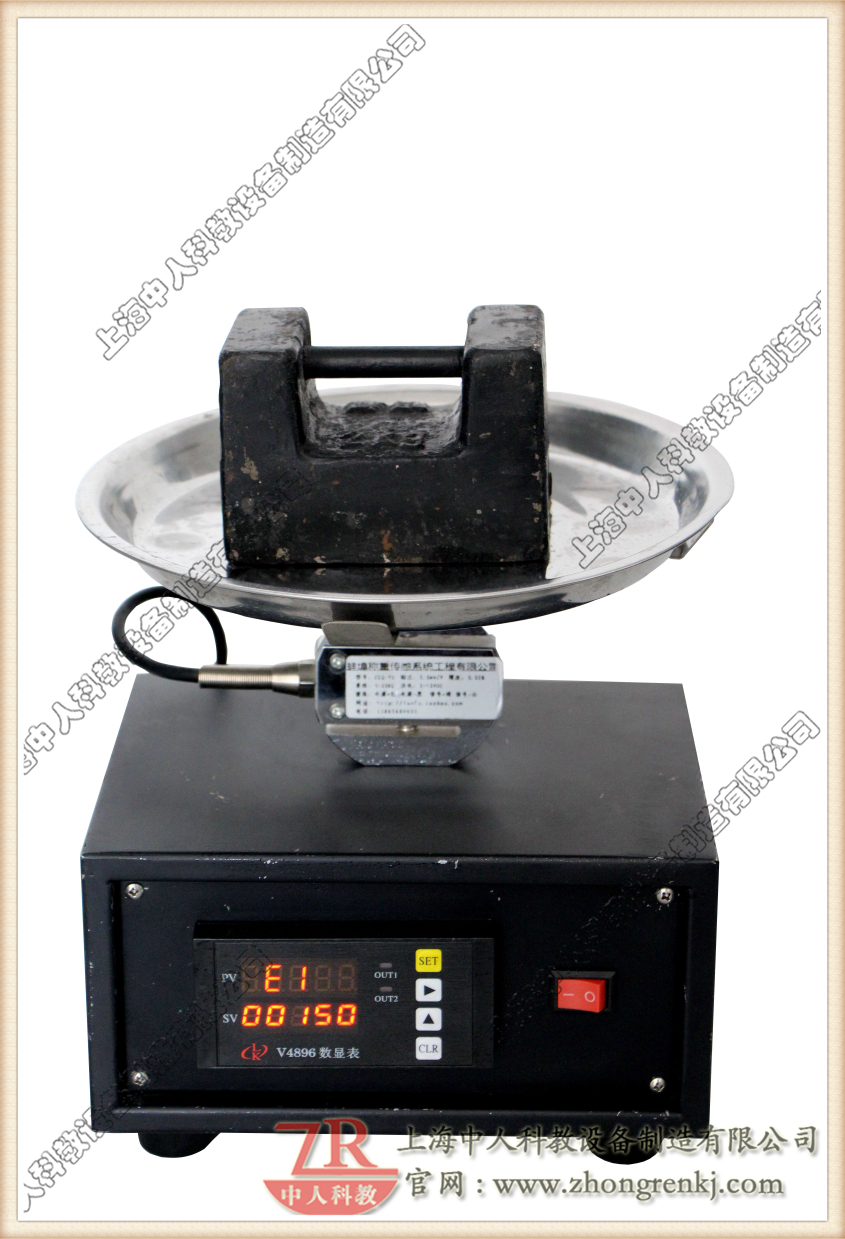

9）電子秤模型（見下圖）

1.S型拉壓力傳感器：量程：20Kg，輸出靈敏度：2.0±0.005mV/V，線性度：0.03%F.S，重復性：0.03% F.S，零點輸出：＜1%F.S，零點溫度影響：＜0.1%F.S/10℃

10）位移檢測模型

1.光纖位移傳感器及放大器：量程：0～10mm，輸出：1～5V，響應時間：＜0.35ms，放大器增益連續可調，具有接頭防反接、輸入輸出防反接、消除干擾脈沖、輸出端抗過流短路等保護功能

11）溫度控制模型

1.高精度溫度調節儀：多種輸入輸出規格，人工智能調節以及參數自整定功能，先進控制算法，溫度控制精度±0.5℃，溫度可控制在室溫～120℃；

2.溫度變送器：輸出4～20mA（對應0～100℃）；

3.加熱方式是有外部的輸入電壓：0～10V控制（對應AC0～220V）

工業傳感器檢測創新實驗平臺實訓項目

1.利用對射式光電開關傳感器來實現物料計數；

2.利用霍爾接近開關傳感器來實現對磁性物料的分揀；

3.利用電感接近開關傳感器來實現對金屬物料的分揀；

4.利用電容接近開關傳感器來實現對塑料物料的分揀；

5.利用色標傳感器來實現對顏色（黑色）物料的分揀；

6.利用安全光幕傳感器來實現對電機的控制；

7.利用U型光電開關傳感器來實現電機轉度檢測；

8.利用齒輪轉速傳感器來實現電機轉度檢測；

9.利用渦流傳感器及變送器來實現軸心軌跡的檢測；

10.利用壓電加速度傳感器及變送器來實現振動的檢測；

11.利用熱釋電開關傳感器來實現區域報警；

12.利用聲光控開關傳感器來實現區域報警；

13.利用壓電電纜傳感器及變送器來實現區域報警；

14.利用超聲波液位傳感器及變送器來實現液位檢測；

15.利用流量傳感器及變送器來實現流量檢測；

16.利用S型拉壓力傳感器及變送器來實現電子秤設計；

17.利用光纖位移傳感器及變送器來實現厚度檢測；

18.利用智能調節儀實現溫度控制.

19.流量特性測試

20.流量PID控制實驗

21.液位特性實驗

22.液位PID控制實驗
