一、實驗原理和目的：
高濃度有機工業廢水主要特征為：污染物濃度高，COD可達幾萬甚至幾十萬mg/L;組成復雜，常常含有有毒有害有機物質及重金屬；B/C低，不易生物降解；水溫高等。

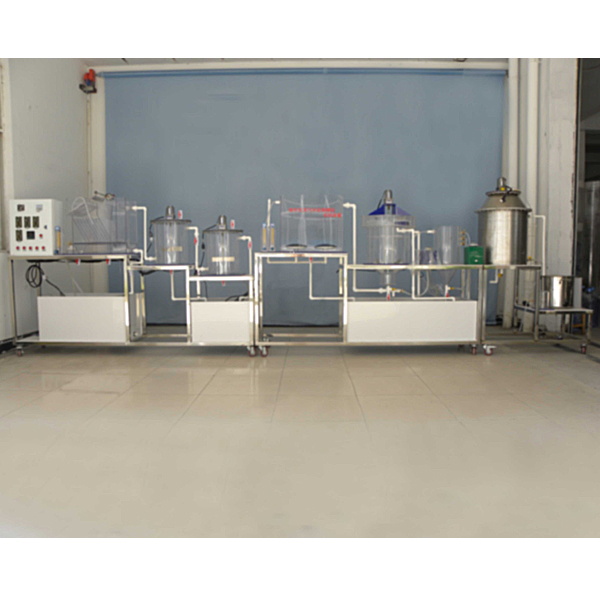

本試驗選用“氣浮”+“微電解”+“UASB”的處理工藝對高濃度工業廢水進行處理使其達標排放。
微電解：
微電解（micro-electrolysis）技術，又稱內電解、鐵還原、鐵炭法、零價鐵法、鐵屑過濾法等技術，是被廣泛研究與應用的一項廢水處理技術。其主要通過（1）氧化還原反應（2）原電池反應(3)電化學富集（4）物理吸附（5）鐵離子的混凝沉淀等作用實現大分子有機物的斷鏈、去除廢水中各種顆粒金屬離子、促進污染物的吸附凝聚、提高廢水的可生化性等。
UASB：升流式厭氧污泥床(UASB)反應器是處理高濃度難降解廢水的主要厭氧工藝。待處理的廢水被引入U(xiǎn)ASB反應器的底部，向上流過絮狀或顆粒狀污泥組成的污泥床。隨著污水與污泥相接觸而發生厭氧反應，產生沼氣(主要是甲烷和二氧化碳)引起污泥床擾動。在污泥床產生的氣體中，有一部分附著在污泥顆粒上，自由氣泡和附著在污泥顆粒上的氣泡上升至反應器的頂部，撞擊到脫氣擋板的底部，這引起附著的氣泡釋放，脫氣的污泥顆粒沉淀回到污泥層的表面。自由氣體和從污泥顆粒釋放的氣體被收集在反應器頂部的集氣室內。液體中包含一些剩余的固體物和生物顆粒進入到沉淀室內，剩余固體和生物顆粒從液體中分離，并通過反射板落回到污泥層的上面。
通過本實驗希望達到以下目的：
1、掌握高濃度工業廢水處理的一般流程；
2、加深理解該實驗的原理；
3、了解該實驗的工藝流程、技術參數，提高學生的理論和實踐知識。
二、主要技術指標及參數：
1、環境溫度： 5℃～40℃
2、處理水量： 5～12L/h
3、調節池： HRT 3～5h
4、混凝池： HRT 3～6h
5、氣浮池： HRT 1～1.5h
6、中間調節池： HRT 3～5h
7、微電解曝氣池： HRT 3～6h
8、中和池： HRT 1～3h
9、豎流式二沉池： HRT 2～4h
10、UASB： HRT 4～8h
11、接觸氧化池： HRT 6～14h
12、斜管沉淀池： HRT 2～4h
13、進水水質： CODcr 4000～8000mg/L 出水水質： CODcr 80～160mg/L
14、進水水質： BOD5 1000～3000mg/L 出水水質： BOD5 10～30mg/L
15、進水懸浮物： SS 1000～2000mg/L 出水懸浮物： SS 15～30mg/L
16、pH值： 5～8
17、裝置外形尺寸：11000mm×550mm、
18、工作電源：AC220V±10%、50Hz，單相三線制，功率5000W，安全保護：具有接地保護、漏電保護、過流保護、
三、主要參數及配置：
預處理 一級處理 二級處理 三級處理、可以連接使用、也可單獨使用。
1、原調節水箱1只：白色聚乙烯材質、100L、底板上安裝有放空閥，方便將水排凈；
2、中間調節水箱3只：白色聚乙烯材質、60L、底板上安裝有放空閥，方便將水排凈；
3、清水箱1只：白色聚乙烯材質、60L、底板上安裝有放空閥，方便將水排凈；
4、配原水箱攪拌電機1臺、304不銹鋼攪拌槳1套；（功率25W、轉速120rpm）、（含調速器1只）
5、加藥混凝池1套、透明有機玻璃材質、壁厚10mm，300×300×400mm、帶電機攪拌裝置1套、
6、豎流式氣浮池處理1套、有機玻璃材質、壁厚8mm，Ø350×600mm、帶電機刮渣裝置1套、
7、催化氧化處理1套、有機玻璃材質、壁厚6mm，Ø150×1000mm、含臭氧機（產氣3克）1臺、
8、微電解處理1套、透明有機玻璃材質、壁厚8mm，Ø350×500mm、含鐵碳1批、
9、中和池1套、透明有機玻璃材質、壁厚10mm，350×300×400mm、
10、豎流式二沉池1套、透明有機玻璃材質、壁厚8mm，Ø300×400mm、
11、UASB厭氧柱1套、帶夾套保溫、有機玻璃材質、壁厚8mm，Ø250×2000mm、上部為三相分離器，其上有進水閥、排泥閥、出水閥、氣閥、UPVC取樣閥5個等。配附件有304不銹鋼加熱恒溫水浴1套、〈一般保持35－45度〉、循環恒流水泵1臺（最高揚程10m、額定流量12L/min、功率90W）、溫度控制系統1套（控溫精度：±1℃）、PT100溫度傳感器1個；
12、接觸氧化池1套、有機玻璃材質、壁厚10mm，350×300×600mm、帶曝氣裝置、半軟性填料
13、幅流式沉淀池1套、透明有機玻璃材質、壁厚8mm，Ø300×400mm、帶電機攪拌裝置1套、
14、活性炭吸附柱2套、透明有機玻璃材質、壁厚6mm，Ø100×2000mm、含活性炭填料1批
15、過濾柱深度處理2套、透明有機玻璃材質、壁厚6mm，Ø100×2000mm、含石英砂填料1批
16、防腐蝕提升磁力水泵8臺、流量：16～19（L/min)、揚程：2.7～3.4（m）功率20W；
17、加藥計量蠕動泵2臺、流量范圍：0.008-460mL/min、配有機玻璃加藥箱2只、
18、空氣壓縮機1臺（電源 220V 、功率550W、最大氣量：36L/min、氣量容積8L）、
19、氣泵2臺、功率：40 W、最大氣量：16L/min、
20、流量測量與調節：轉子流量計6只、（LZS-15、量程6~60L/h）
21、流量測量與調節：氣體流量計3只、（LZB-10、量程250~2500L/h）
22、自動控制器 1套、
23、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器(德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，
24、配套UPVC連接管道和閥門（中財品牌）。
25、不銹鋼框架實驗臺（30mm×30mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
26、建筑大樓與智能樓宇電氣安裝虛擬仿真軟件
基于unity3d設計，用戶自行根據電腦配置選擇不同的交互界面大小，可選六級畫質等級。軟件內模型可進行360°旋轉、放大、縮小、平移。軟件使用過程有小助手提示，內容如下：
A、濕式報警系統
1、系統概述：濕式報警系統概述
2、設備認知：設有最佳視角、設備詳情（顯示該設備的介紹或參數）、練習（內置6道選擇題，選擇正確與錯誤均有提示）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、水流指示器、信號蝶閥、排氣閥、火災報警控制、高管壓力表、高位水箱、威亞控制柜、穩壓罐、流量開關、末端試水裝置、排水設施、水泵接合器、水力警鈴、延時器、濕式報警器、蝶閥、止回閥、消防泵、安全穩壓閥、消防水池。
3、原理展示：展示濕式報警系統的工作原理，三維動畫演示，三維模型半透明化，可以見內部水流。配備練習模塊（內置4道選擇題，選擇正確與錯誤均有提示）
4、設計布置：設有選擇題、計算題，每題均有計分，提交后顯示正確答案與得分
B、氣體滅火系統
1、系統概述：氣體滅火系統概述
2、設備認知：設有最佳視角、設備詳情（顯示該設備的介紹或參數）、練習（內置8道選擇題，選擇正確與錯誤均有提示）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、HFC-227儲瓶、瓶頭閥、七氟丙烷單向閥、高壓軟管、氣體單向閥、安全閥、稱重報警儀、電磁啟動器、選擇閥、煙感報警器、火災報警控制器。
3、原理展示：展示氣體滅火系統的工作原理，三維動畫演示，三維模型半透明化，可以見內部氣體。配備練習模塊（內置3道選擇題，選擇正確與錯誤均有提示）
4、設計布置：設有6道選擇題，每題均有計分，提交后顯示正確答案與得分
C、逃生演練：采用趣味游戲的形式進行教學，在限定的時間內逃出著火房間，選擇失誤將直接進入分?jǐn)?shù)界面。
同類產品：
ZR-221B型
工業有機廢水處理成套實驗裝置 （計算機控制） |
主要參數及配置：
預處理 一級處理 二級處理 三級處理、可以連接使用、也可單獨使用。
處理水量：10L/h、裝置外形尺寸：11000mm×550mm、電源 220V 功率3000W 、配置：加藥混凝氣浮處理1套、催化氧化微電解處理1套、厭氧接觸氧化處理1套、活性炭及石英砂過濾深度處理1套、聚乙烯加藥水箱3只、聚乙烯調節水箱4只、攪拌裝置5套、空氣壓縮機3臺、流量計12只、加藥計量泵3臺、防腐防堿水泵11臺、各種填料1批、PVC連接管件1批、PVC球閥1批、聯想電腦1臺、19寸液晶顯示器1臺、計算機控制電路板1塊、電腦聯接線1根、計算機通訊接口 1只、軟件1套、電控箱、漏電保護開關、按鈕開關、連接管道和球閥、帶移動輪子不銹鋼臺架等組成。 |
