一、概述
該設備依據制冷空調系統安裝維修工國家職業標準，參照世界技能大賽相關項目技術標準設計，突出“安裝”、“調試”、“維修”、“設計”、“管理”等技術技能訓練內容，以培養制冷與空調專業技術人才為目的。
該設備在制冷專業教學實訓主要體現有三個方面的內容，分別是供暖安裝與調試、冷水系統的應用設計、冷庫系統故障查排。針對競賽實訓實操內容進行了綜合規劃設計，突出實際操作訓練，既注重系統設備的安裝、調試和維修，又注重實際工程、應用設計與管理。同時該設備緊扣制冷設備安裝與調試技能大賽，既可作為競賽考核設備，也可用于制冷空調類專業教學，以及制冷空調行業技術人員的培訓與鑒定。
二、技術參數
1、工作電源：單相三線 AC220V ±10% 50Hz
2、環境溫度：－5℃—40℃
3、相對濕度：≤85﹪ （25℃）
4、整機功耗：＜1.5KW
5、電源總開關帶漏電保護 IΔn≦30mA，時間≦0.1S
6、具有電壓、電流指示、供電指示
三、配置：

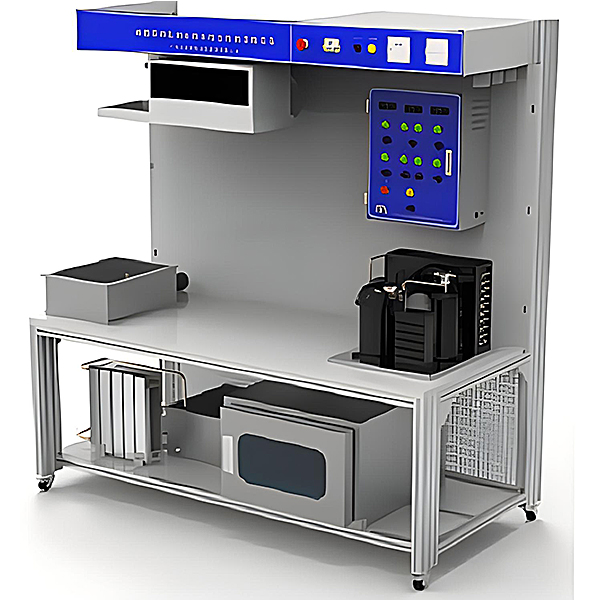

1、工作臺總成：由型材桌腿，臺面板，側木板，網孔擋板，萬向輪組成的工作臺。學員可在上面自由安裝制冷元器件。采用帶剎車的萬向輪，方便調整設備的擺放位置。尺寸：L1300mm*W715mm *H1840mm。
2、冷藏室冰箱：采用優質不銹鋼板做骨架，經過機械加工成型，隔層采用聚氨酯發泡料保溫。安裝光管式蒸發器。庫門中間部分采用三層發熱透明玻璃構建，既符合保溫性能要求，又方便內部查看。頂部有 LED 燈，庫體的四周采用活動連接，方便調整設備的擺放位置。75L 容積。尺寸：L400mm*W500mm*H200mm
3、冷水箱：采用不銹鋼加工而成。箱體四周包保溫棉，防漏防銹，并在周邊翻邊形成圓弧過底防刮傷手的人性化設計。15L 容積。由冷水箱、支撐管座、選手自制的盤管、其它安裝附件等組成，可進行制冷劑和水進行熱交換。L400mm*W500mm*H200mm。
4、熱水箱：采用不銹鋼加工而成，防漏防銹，并在周邊翻邊形成圓弧過底防刮傷手的人性化設計。20L 容積。由熱水箱、支撐管座、選手自制的盤管、其它安裝附件等組成，可進行制冷劑和水進行熱交換。尺寸：L280mm*W170mm*H140mm。
5、暖氣片：采用市場上成熟品牌產品，低碳冷軋鋼制作后噴涂。中心距 300mm， 5 片，4 分進出水口。風機盤管：采用市場上成熟品牌產品，出風口尺寸：447*130mm，蒸發器尺寸：400*200*65mm 水量：319KG/H。
6、電源箱：該模塊主要由電氣控制箱體、漏電斷路器、急停開關、信號指示燈、中間繼電器、熔斷器座、熔體、航空插座、尼龍防水接頭、電源 2.3 插頭、電源 3 插頭、其它安裝附件等組成。
7、實訓電控箱：該模塊主要由電氣控制箱體、溫度顯示區、儀表顯示區、運行控制區、急停開關、常閉接觸組、二位旋鈕開關 、常開接觸組、信號指示燈、熔斷器座、熔體、尼龍防水接頭、電子溫控器、平面鎖、電源插頭、其它安裝附件等組成。設置的電路整齊、科學規范。內部接線與接線圖統一，并標識清楚線號。
配電箱與柜體及機組的連線，標識清楚，直觀方便使用。 電箱可根據實際需要進行安裝固定，靈活實用?？砷_關門鎖方便學生進行安裝及故障檢測等實操，方便拆裝有利于模塊化方便拆裝。
8、制冷元器件：主要由冷凝機組，高低壓開關，內平衡膨脹閥，單向閥，電磁閥，干燥過濾器，液視鏡，曲軸箱壓力調節閥及能量調節閥等組成完整的制冷元器件。
9、裝配桌裝配桌由桌身、工具柜、臺面組成，用于電氣及機械結構的裝配平臺。桌身采用冷軋鋼板折彎焊接而成，噴塑后組裝連接，裝配桌預設電源插座擴展孔，依據用途可加裝電源插座。整個裝配桌可隨意拆裝，方便運輸安裝。工具柜采用冷軋鋼板折彎焊接而成，工具柜有多個抽屜，可儲藏工具，放置于裝配桌底部一側。臺面采用25mm厚高密度中纖板外貼防火板,PVC截面封邊，臺面具有耐磨、耐熱、耐污及易清潔等特點。尺寸：L1500mm×W700mm×H780mm。
10、單片機、plc可編程設計與控制虛擬仿真軟件：
本軟件基于unity3d開發，內置實驗步驟、實驗指導書、電路圖、組件列表、連接線路、接通電源、電路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以通過啟動/停止、正向運動、反向運動按鈕操作三維機床模型運動，在連接線路狀態下，三維機床模型可進行放大/縮小、平移。
1.繼電器控制：閱讀實驗指導書，并進入實驗，通過識讀電路圖，選擇組件列表中的繼電器、熱繼電器、開關等元器件以拖拽的形式布局至電器柜中，限位器置于三維機床模型上，可選擇蓋蓋子，部分元器件名稱可重命名，然后點擊連接線路按鈕，將端子對端子進行連線，將機床電路連接成功后，選擇接通電源，進行操作，若組件或線路連接錯誤將彈出提示錯誤框，可隨時進行場景重置。
2.plc控制：實驗同繼電器控制，增加PLC控制功能，在連線完成后，通過PLC編碼按鈕，進入程序編寫界面，編寫正向與反向2條程序，共有12個梯形圖符號，編寫完成后，選擇提交進行程序驗證。驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。
3.單片機控制：實驗同繼電器控制，增加單片機控制功能，在連線完成后，通過C編碼按鈕進入編程界面，輸入正確的C語言代碼，提交驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。
四、制冷系統
|
序號 |
名稱 |
技術規格 |
數量 |
|
1 |
實驗臺 |
|
|
|
2 |
風冷冷凝機組 |
AE4456 |
1套 |
|
3 |
風機盤管 |
|
1套 |
|
4 |
冷水箱 |
|
1套 |
|
5 |
熱水箱 |
|
1套 |
|
6 |
蒸發器 |
|
1套 |
|
7 |
冷藏室冰箱 |
|
1套 |
|
8 |
能量調節閥 |
|
1套 |
|
9 |
暖氣片 |
|
1套 |
|
10 |
電源箱 |
|
1套 |
|
11 |
電氣控制箱 |
|
1套 |
|
12 |
水泵 |
|
1套 |
|
13 |
高壓壓力表 |
HS-OG-3.8L |
1塊 |
|
14 |
低壓壓力表 |
HS-OG-1.8L |
1塊 |
|
15 |
干燥過濾器 |
DFS-025S |
1個 |
|
16 |
視液鏡 |
SGS-1/4 |
1個 |
|
17 |
蒸發器 |
|
1個 |
|
18 |
膨脹閥 |
TN2 |
2個 |
|
19 |
閥芯 |
0X# |
1個 |
|
20 |
其它配件 |
|
若干 |
|
21 |
壓力表 |
HS-OG-1.8L，含安裝支架,連接毛細管 |
|
|
21 |
工具桌 |
|
1張 |
五、制冷專用工具
|
序號 |
名稱 |
規格要求 |
數量 |
|
1 |
焊槍 |
|
1套 |
|
2 |
真空泵 |
FY-1C-N |
1臺 |
|
3 |
擴口器 |
CT-2000 |
1套 |
|
4 |
偏心型擴孔器 |
VFT-808 |
1套 |
|
5 |
彎管器 |
1/4"、3/8" |
各1把 |
|
6 |
維修雙表 |
含三色加液管 |
1套 |
|
7 |
R134a制冷劑 |
|
3kg |
|
8 |
充電式手槍鉆 |
|
1把 |
|
9 |
轉接頭 |
3mm |
1個 |
|
10 |
內六角扳手 |
5mm、8mm |
各1把 |
|
11 |
活動扳手 |
250mm |
2把 |
|
12 |
十字螺絲刀 |
6*100 |
1把 |
|
13 |
卷尺 |
3m |
1把 |
六、實訓材料
|
序號 |
名稱 |
規格要求 |
單位 |
數量 |
|
1 |
銅管 |
Ø/8″ |
米 |
10 |
|
2 |
銅管 |
Ø4″ |
米 |
8 |
|
3 |
保溫管 |
3/8" |
根 |
2 |
|
4 |
自粘式保溫管 |
|
米 |
0.5 |
|
5 |
自粘式扎帶固定座 |
25*25 |
個 |
10 |
|
6 |
扎帶 |
3*150 |
根 |
100 |
|
7 |
纏繞管 |
Φ12 |
米 |
2 |
|
8 |
電線（黃色） |
0.5mm2， |
米 |
100 |
|
9 |
電線（紅色） |
1mm2 |
米 |
100 |
|
10 |
電線（黃/綠雙色） |
1mm2 |
米 |
10 |
|
11 |
等徑擴口三通 |
3/8" |
個 |
3 |
|
12 |
等徑擴口三通 |
1/4" |
個 |
3 |
|
13 |
銅納子 |
1/4" |
個 |
10 |
|
14 |
銅納子 |
3/8" |
個 |
10 |
|
15 |
轉接頭 |
外1/4*3/8外接頭 |
個 |
10 |
|
16 |
R型不銹鋼管夾 |
Ø6 |
個 |
10 |
|
17 |
自攻絲 |
M4*20 |
個 |
30 |
|
18 |
螺絲平墊 |
Φ4 |
個 |
20 |
八、全變頻風冷冷水熱泵機組
1、工作臺總成：由型材桌腿，臺面板，側木板，網孔擋板，萬向輪組成的工作臺。學員可在上面自由安裝制冷元器件。采用帶剎車的萬向輪，方便調整設備的擺放位置。尺寸：L1300mm*W715mm *H1840mm
2、室外機：
外形尺寸mm：995*360*882、質量：123kg
制冷劑：R410A
制冷量：6.0KW、制熱量：6.7KW
3、室內機： 4CC3S
外形尺寸mm：900*450*200
額定供冷量KW/H：4.1（全熱）、3.0（顯熱）
額定供熱量KW/H：6.8/4.18
額定風量m³/h：680、輸入功率W：54
3、全變頻風冷冷水熱泵機組清單
|
序號 |
名稱 |
規格要求 |
單位 |
數量 |
|
1 |
型材桌 |
Ø/8″ |
米 |
10 |
|
2 |
室外機 |
Ø4″ |
米 |
8 |
|
3 |
室內機 |
|
|
|
|
4 |
智能控制器 |
|
|
|
|
5 |
保溫管 |
3/8" |
根 |
2 |
|
6 |
扎帶 |
3*150 |
根 |
100 |
常見問題：
1、如果我要購買多功能制冷技術實訓裝置,制冷技術綜合實訓考核平臺，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的多功能制冷技術實訓裝置,制冷技術綜合實訓考核平臺是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開多功能制冷技術實訓裝置,制冷技術綜合實訓考核平臺的發票，您需要提供開票資料。
3、你們的多功能制冷技術實訓裝置,制冷技術綜合實訓考核平臺都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
