簡要描述：

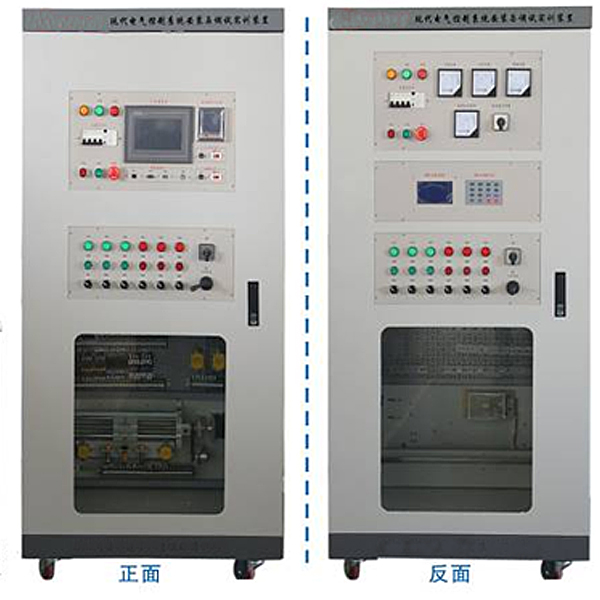

現代電氣控制系統安裝與調試實訓裝置,電氣實訓柜具有電氣控制系統的電路設計、安裝和布線，傳感器接線與調整、PLC編程、模擬量模塊應用、人機界面組態。
一、 產品概述
該裝置具有電氣控制系統的電路設計、安裝和布線，傳感器接線與調整、plc編程、模擬量模塊應用、人機界面組態、電機驅動（含變頻器及對應電機、伺服驅動器及伺服電機、步進電機及驅動器、繼電控制與保護、溫度控制器、增量型編碼器）參數設定、以及典型機床控制電路故障排除等功能。裝置中多參量實時手工給定（如速度實時變化給定、溫度變化實時給定、距離變化實時給定等），實現了系統控制的實時控制，真實的模擬和反映了工業控制的過程，實訓內容廣泛、變化多樣，是一款典型的職業能力培養設備，通過在該設備上實訓，可使學生職業能力得到大幅度提升。
二、 產品特點
1. 本裝置是由控制柜、受控對象等組成一個完整系統，具有占地面積小、操作方便、可移動、內部安裝有照明設施、操作面板,各控制點和通訊接口均引出到專用的接線板上，使實訓更加便捷。
2. 控制元件（如PLC、變頻器、接觸器等）采用導軌式安裝，實訓時可根據需要進行合理的調整安裝，布線采用工業線槽板前布線方式，設備的進出線采用塑料軟管及接頭與受控對象進行連接，受控對象采用外置方式便于觀察。
3. 本裝置采用模塊式結構，擴展性強，選擇不同的配置、調整系統參數，從而實現控制系統需求。
三、 技術性能
1. 輸入電壓：三相五線 ～380V±10% 50Hz
2. 工作環境：環境溫度范圍為-10℃～+40℃ 相對濕度＜85%（25℃） 海拔＜2000m
3. 裝置容量：＜1kVA
4. 外形尺寸：850mm×800mm ×1800mm
5. 安全保護：具有漏電保護，安全符合國家標準
6.虛擬多用表參數：
交流電壓量程檔位分：10、50、250、1000
直流電壓檔位分：0.25、1、2.5、10、50、250、1000
歐姆檔分：x1，x10，,100，,1000，,1K，x10K，x100K
電流表檔位：50μa、0.5、5、50、500
BATT：1.2-3.6V，RL=12Ω
BUZZ：R×3
紅外發射檢測功能：垂直角度±15°距離1-30cm
三極管測量孔
四、 產品結構與組成
設備由實訓柜體、門板、電氣控制元件（組件）、儀表、實訓考核單元掛板、典型機床電路掛板、電機單元、運動單元、溫度控制組件、網孔掛板等組成。整個系統主要由主令電氣及儀表單元、PLC網絡組態單元、PLC控制單元、繼電控制單元、典型機床電路智能考核單元組成。
1. 實訓柜：采用鋼結構，帶自鎖腳輪,作為電氣控制系統的機械和電氣設備的安裝載體，設備可自由靈活的布置和安裝。
2. 主令電氣及儀表單元：該單元的主要組成部分包括進線電源控制與保護、主令電氣控制元件、指示燈、觸摸屏、顯示儀表、緊急停止按鈕等器件。該單元是設備中的控制信號和顯示（指示）單元，在整個電氣控制系統中，起著向系統中的其他單元提供控制信號的作用。
3. PLC網絡組態單元：該單元的主要組成部分包括三菱Q型PLC、三菱FX3U型PLC、模擬量模塊、擴展模塊、0～20mA標準恒流源、0～10V標準恒壓源、數字式顯示儀表、伺服驅動器、步進驅動器等。PLC網絡組態單元是電氣系統程序控制的主要（上位機）控制單元，在整個系統中，起著對輸入信號處理和電氣控制信號輸出等重要作用。
4. PLC控制單元：該單元的主要組成部分包括三菱FX3U型PLC、模擬量模塊、擴展模塊、0～20mA標準恒流源、0～10V標準恒壓源、數字式顯示儀表、變頻器等。此單元是設備中電氣系統程序控制（下位機）的輔助控制單元，對輸入的信號進行處理以及輸出電氣控制信號。
5. 繼電控制單元：該單元的主要組成部分包括斷路器、熔斷器、接觸器、中間繼電器、熱保護繼電器、行程開關、時間繼電器等。同時還安裝由伺服、步進電機驅動的（可相互轉換）且裝有傳感器、微動開關、滾珠絲杠、增量型編碼器組成的小車運動裝置。此單元可實現基本的電機拖動控制，在整個電氣自動控制系統中，起著對PLC控制信號放大和執行的作用，同時也可實現獨立的繼電拖動功能。
6．典型機床電路智能考核單元：該單元的主要組成部分包括X62W銑床電路、T68鏜床電路、電腦智能考核以及PLC改造模塊等。該單元通過對典型機床電路故障現象的分析和判斷，測量和檢查故障點，使用電腦智能考核軟件排除故障，完成機床電路的故障檢查和排除。
五、 基本配置
序號 | 名稱 | 規格與型號 | 數量 | 備注 |
1 | 實訓柜 | 電源：三相五線～380V±10% 50Hz 尺寸：850mm×800mm×1800mm 功率：＜1kVA | 1臺 | 鋼結構,帶自鎖腳輪,作為電氣控制系統的機械和電氣設備的安裝載體，設備可自由靈活的布置和安裝。 |
2 | 主令電氣及儀表單元 | EA-01、EA-02 | 各1套 | 包括進線電源控制與保護、主令電氣控制元件、指示燈、觸摸屏、顯示儀表、緊急停止按鈕等器件。每門一組，配置不同。 |
3 | PLC網絡組態單元掛板 | EA-03-01A | 1套 | 包括三菱Q型PLC、三菱FX3U型PLC、擴展模塊、0～20mA標準恒流源、0～10V標準恒壓源、數字式顯示儀表等。 |
4 | PLC控制單元掛板 | EA-03A | 1套 | 包括三菱FX3U型PLC、模擬量模塊、擴展模塊、0～20mA標準恒流源、0～10V標準恒壓源、數字式顯示儀表、變頻器、三菱伺服驅動器、雷賽步進驅動器等。 |
5 | 繼電控制單元掛板 | EA-04 | 1套 | 包括斷路器、熔斷器、接觸器、中間繼電器、熱保護繼電器、行程開關、時間繼電器等。 同時還安裝由伺服、步進電機驅動的（可相互轉換）、傳感器、微動開關、滾珠絲杠、增量型編碼器組成的小車運動裝置。 |
6 | 典型機床電路智能考核單元掛板 | EA-06 、EA-07 | 各1套 | 包括X62W銑床電路、T68鏜床電路。 |
7 | 可編程控制器 | 三菱 | 1套 | 見表1 |
8 | 變頻器 | 三菱 | 1套 | 見表1 |
9 | 觸摸屏 | 1個 | 昆侖通態觸摸屏 | |
10 | 投標時提供版權證書并現場演示 | 1套 | 本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件即可手動設置故障也能自動設置故障，本軟件通過電路圖中綠色的框選擇手動設置故障點（最多可以設置39個故障點），也可以通過系統自動進行隨機1個故障點設置，隨機兩個故障點設置，隨機三個故障點設置，隨機四個故障點設置，隨機五個故障點設置，本軟件內有工具箱，元件庫，放大鏡，電路圖等功能，可通過工具箱可選擇萬用表進行檢測，通過元件庫選擇合適的元件，通過放大鏡可以清楚的了解各個元器件及電路。本軟件通過電動機星三角啟動控制電路故障的設置，并經過種種排查，讓學生了解電動機星三角啟動控制電路的工作原理及電路結構。 | |
11 | 智能化電氣控制實訓考核系統 | 1套 | 智能人機對話平臺（答題器）由中文液晶屏、微電腦、觸摸鍵盤組成。 操作單元： 操作單元電路板（與顯示屏一體）、鍵盤。 操作單元采用多重保護設計；雙電源直流 12V 輸入； 128X64LCD 顯示；8 路開關量報警輸入，最多 48 路繼電器控制；操作單元可以不聯網進行脫機考核；可以自動評分；有報警時顯示屏提示。 主要有以下操作功能： （1）學生入口：學生解除故障時使用，可以查詢考核剩余時間。 （2）教師入口：設置故障、. 解除所有故障、設置考核時間、修改登錄密碼、設置設備號。 教師入口需要登錄密碼。 （3）分?jǐn)?shù)查詢：查詢學生的當前得分情況。 （4）學號查詢：查詢教師通過計算機設置的學號。 （5）設備號查詢：查詢本機設備地址，每個操作單元有唯一的設備地址。 （6）考核時間開始：用于教師設置完畢考核時間后，考核開始倒計時。 | |
12 | 用電安全與觸電急救虛擬仿真系統 | 投標時提供版權證書并現場演示 | 1套 | 軟件采用二維與三維結合的虛擬畫面，教導學生用電的安全和急救方法，軟件內設有單相觸電、兩相觸電、跨步觸電、低壓觸電急救、高壓觸電急救、人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法等原理講解與教學，單相觸電分維修帶電斷線、維修插座觸電、室外觸電等原理演示。低壓觸電和高壓觸電教學主要為學生講解演示如何解救處于低壓觸電或者高壓觸電時的人，人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法采用采用3D虛擬仿真技術展示，經過渲染和潤色，使模型看起來與真實部件一般無二，畫面逼真。通過實訓能夠?qū)W(xué)生進行實訓室安全用電教育，提高學生的安全意識，使學生學會一些自救的方法，讓學生在遇到危險時能采取一定的安全措施，保護自己，以及熟悉各種電氣事故產生的原因和處理電氣事故的實用操作措施，減少電氣事故的發生。 |
13 | 虛擬頻譜儀、邏輯分析儀、示波器、三用表仿真軟件 | 投標時提供版權證書并現場演示 | 1套 | 本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件的功能有：電阻的測量、交流電壓的測量（測量變壓器，若變壓器測量燒壞多用表時，冒黑煙提示并可以重置多用表）、晶體管的極性判斷、直流電壓測量（通電流表檔時燈光亮）、直流電流的測量、以及電容好壞的判斷。本軟件可任意拖動紅色與黑色筆頭，2個筆頭拖拽至被測物體上定位時顯示紅圈，如未定位準確無紅圈顯示，并在進行錯誤操作的時（如所選量程錯誤、所測數據錯誤等等），儀表指針將無反應、提示錯誤重新測量等，本多用表可選擇交流電壓檔，直流電壓檔，電阻檔，電流檔，電阻調0，并且可放大顯示數據，可清楚觀看所測數據大小。學生可以通過本軟件學習多用表的正確使用方法。 |
14 | 單片機、plc可編程設計與控制虛擬仿真軟件 | 投標時提供版權證書并現場演示 | 1套 | 本軟件基于unity3d開發，內置實驗步驟、實驗指導書、電路圖、組件列表、連接線路、接通電源、電路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以通過啟動/停止、正向運動、反向運動按鈕操作三維機床模型運動，在連接線路狀態下，三維機床模型可進行放大/縮小、平移。 1.繼電器控制：閱讀實驗指導書，并進入實驗，通過識讀電路圖，選擇組件列表中的繼電器、熱繼電器、開關等元器件以拖拽的形式布局至電器柜中，限位器置于三維機床模型上，可選擇蓋蓋子，部分元器件名稱可重命名，然后點擊連接線路按鈕，將端子對端子進行連線，將機床電路連接成功后，選擇接通電源，進行操作，若組件或線路連接錯誤將彈出提示錯誤框，可隨時進行場景重置。 2.PLC控制：實驗同繼電器控制，增加PLC控制功能，在連線完成后，通過PLC編碼按鈕，進入程序編寫界面，編寫正向與反向2條程序，共有12個梯形圖符號，編寫完成后，選擇提交進行程序驗證。驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。3.單片機控制：實驗同繼電器控制，增加單片機控制功能，在連線完成后，通過C編碼按鈕進入編程界面，輸入正確的C語言代碼，提交驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。 |
15 | 工具 | 剝線鉗、斜口鉗、一字螺絲刀、十字螺絲刀、內六角扳手、小活動扳手等 | 1套 | |
16 | 電腦桌 | 1臺 |
表1：PLC及變頻器配置
序號 | 名稱 | 型號/規格/編號 | 單位 | 數量 |
1 | 三菱模塊 | Q00UCPU | 塊 | 1 |
2 | 三菱電源單元基板 | Q35B | 條 | 1 |
3 | 三菱模塊 | Q61P | 塊 | 1 |
4 | 三菱模塊 | QX40 | 塊 | 1 |
5 | 三菱輸出模塊 | QY10 | 塊 | 1 |
6 | 三菱cclink通信模塊 | QJ61BT11N | 塊 | 1 |
7 | 三菱通訊線 | QC30R2 | 條 | 1 |
8 | 三菱可編程控制器 | FX3U-32MR/ES-A | 個 | 1 |
9 | 三菱可編程器 | FX3U-32MT/ES-A | 個 | 1 |
10 | 三菱模塊 | FX3U-3A-ADP | 個 | 1 |
11 | 三菱cclink通信模塊 | FX2N-32CCL | 個 | 2 |
12 | FX系列下載線 | RS-232 | 條 | 1 |
13 | 485通訊模塊 | FX3U-485-BD | 個 | 2 |
14 | 三菱變頻器 | FR-E740-0.75K-CH | 臺 | 1 |
六、 實訓項目
1.轉換開關與電壓表連接測量三相電壓
2. 三相電流的測量
3. 電力綜合儀表的使用
4. 三相異步電動機直接起動、停車的控制
5. 接觸器聯鎖的三相交流異步電動機正、反轉控制電路
6. 按鈕聯鎖的三相交流異步電動機正、反轉控制電路
7. 按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路
8. 三相交流異步電動機Y-△（手動切換）起動控制電路
9. 三相交流異步電動機Y-△（時間繼電器切換）起動控制電路
10. 定子繞組串聯電阻起動控制電路
11. 三相交流異步電動機能耗制動控制電路
12. 三相交流異步電動機降壓起動及反接制動控制電路
13. 兩臺電動機的順序控制電路
14. 電動機的往返行程控制電路
15. 普通車床控制電路
16. 電動葫蘆控制電路
17. 三相交流異步電動機點動、連續轉動的控制電路
18. 兩地控制電路
19. 接觸器控制的雙速電動機調速控制電路
20. 時間繼電器切換的雙速電動機調速控制電路
21. 離心開關配合的反接制動控制
22. 變頻器面板功能參數設置和操作
23.外部端子點動控制
24.電機多段速度控制
25. 工頻、變頻切換控制
26.基于PLC模擬量方式變頻開環調速控制
27. 基于面板操作的電機開環調速
28. 基于PLC通信的變頻器開環調速
29. PLC控制電機順序起動
30.觸摸屏的參數設置與編程
31.觸摸屏組態控制三相異步電機點動與自鎖
32.觸摸屏組態控制三相異步電機正反轉
33.觸摸屏組態控制三相異步電機星三角起動
34.觸摸屏組態控制變頻器模擬量調速
35.步進驅動器的參數設置
36.步進電機的控制
37.步進電機的PLC開環控制
38.編碼器的使用
39.基于編碼器的步進電機閉環控制
40.交流伺服驅動器的參數設置
41.交流伺服電機的閉環控制
42.溫度控制器的調試及熱電阻的使用
43.基于熱電阻的PLC溫度控制
44.傳感器的使用
45.基于傳感器的PLC位置控制
46. 多臺PLC主、從站通信
47.X62W 銑床電氣控制電路單元常見故障的檢查與排除實訓
48.T68 鏜床電氣控制電路單元常見故障檢查與排除
