互聯網配線綜合實驗裝置,熱水供暖實驗臺

一、技術規格：
外型尺寸:長600mm,寬530mm,高1800mm
電壓（V）（V）（V）/功率（W）（W）（W）:交流ACACAC220V/50W
配套設備:6U互聯網壓接線實驗儀1臺、6U互聯網跳線檢驗測量試驗及故障演示儀1臺、互聯網理線環2個、8口PDU電源插頭座1個、100回110型通信跳線架2臺、24口互聯網配線架2臺、24口光纖配線架1臺、零件/工量具盒1個、電源地插1套。
二、設備特別點

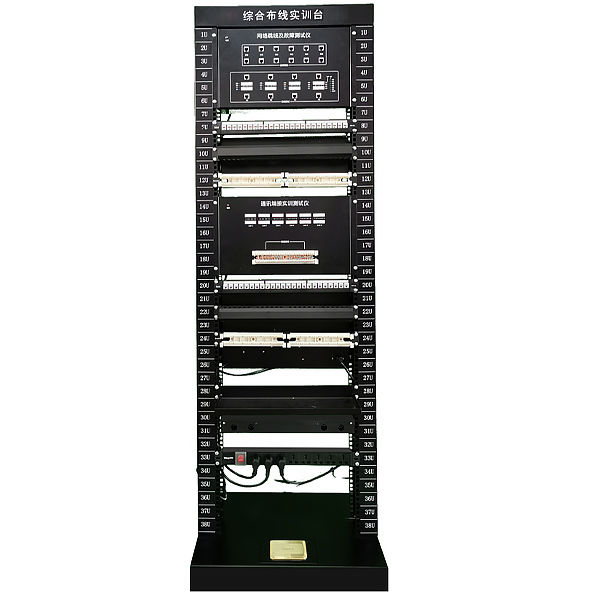

1）裝置選用19英寸開放式落地型機架，外觀尺寸：長0.6米，寬0.53米，高1.8米。機架下部有4個地腳螺絲固定，保證設備牢固，能夠承受實驗打線沖擊力。
2）6U機架式帶彩色LED色塊顯露功能的互聯網壓接線實驗測量試驗儀（彩色LED色塊顯露燈，共96個）1臺，每芯線端接對應彩色LED發光塊，直觀持續顯露端接連接狀況和線序，分48組共有96個發光色塊，同時顯露6根雙絞線全部端接情況，直觀判別通信互聯網雙絞線的跨接、反接、短路、斷路等故障。測量試驗成果以WIFI無線信號或者RS485傳輸至教師計算機數值數值數值管理端系統中。
彩色LED顯露功能的互聯網跳線檢驗測量試驗及故障演示儀1臺，對應彩色LED發光塊顯露RJ45接頭兩端壓接線端接的連接狀況和線序。每根跳線對應8組16個彩色LED發光色塊，直觀持續顯露連接狀況和線序，分為32組共有64個發光色塊燈，并設定有線纜類型、組別、故障類型提醒燈，可快速同時檢驗測量試驗出4根跳線壓接情況。故障模仿演示功能，設定6組（正確、反接、跨接、斷路、交叉、短路）常見互聯網布線正確與故障類型。測量試驗成果以WIFI無線信號或者RS485傳輸至教師計算機數值數值數值管理端系統中。





互聯網配線綜合實驗裝置,熱水供暖實驗臺

一、設備基礎簡介
“熱水供暖循環系統綜合實驗裝置” 以智能儀表為控制核心，上位機組態系統作為監控界面，就地就地就地實時顯露作業狀態與運行功能數值。系統主要應用電熱水鍋爐、供熱管道和散熱片三個基礎部分含有概括，并設定有膨脹水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調動閥、電磁閥、自動排氣閥、溫度（℃）（℃）（℃）收集模型塊、壓力收集模型塊、流量收集模型塊等附屬設備，可含有概括單管順流式、單管跨躍式、雙管上供下回式三種不一樣的系統形式。適用來高職院校、職業學?？照{工程專業、供熱通風和建筑專業等相關課程的教學實驗。
二、技術功能
1. 寫入電源：三相四線～380V±10% 50Hz
2. 作業環境：溫度（℃）（℃）（℃） -10℃～+40℃；相對濕度＜85%(25℃) 海拔＜4000m
3. 裝置容量（KV）（KV）（KV）：＜10kVA
4. 設定有電壓（V）（V）（V）型漏電保護、電流（A）（A）（A）型漏電保護、接地保護，安全符合相關國家標準。
三、系統配備裝備裝備
1. 實驗臺
實驗臺應用不銹鋼拼合構造，整個供暖系統布置在網孔板上。
2. 熱水供暖系統
系統由電熱水鍋爐、供熱管道、散熱片、膨脹水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調動閥、電磁閥、渦輪流量傳感器、壓力變送器、溫度（℃）（℃）（℃）傳感器和自動排氣閥等設備含有概括。
主要設備的技術功能數值如下：
(1)電熱水鍋爐
規格限定功率（W）（W）（W）：9kW
供熱面積：108m2
供熱量：7740kcal/h

常見問題：

1、如果我要購買網絡配線綜合實訓裝置_熱水供暖實訓臺，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的網絡配線綜合實訓裝置_熱水供暖實訓臺是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開網絡配線綜合實訓裝置_熱水供暖實訓臺的發票，您需要提供開票資料。

3、你們的網絡配線綜合實訓裝置_熱水供暖實訓臺都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
