特點

  1、綜合性強 綜合了目前國內各類學校電類基礎課程的全部實訓項目。

  2、適應性強 實訓的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置積木式結構，更換便捷，添加部件即可擴展功能或開發新實訓。

  3、整套性強 從儀器儀表、專用電源到實訓連接專用導線等均配套齊全，儀器儀表的性能、精度、規格等均密切結合實訓的需要進行配套。

  4、一致性強 實訓器件選擇合理、配套完整，使多組實訓結果有良好的同一性，便于教師組織和指導實訓教學。

  5、直觀性強 本裝置采用整體與掛件相結合的結構形式，電源配置、儀表一目了然，各實訓掛件任務明確，操作、維護簡便。

6、配置電工綜合仿真軟件 使學生在動手實驗前對實驗器材與實驗內容有一個初步認識，大大提高實驗速度與實驗效果，減輕指導老師輔導工作。

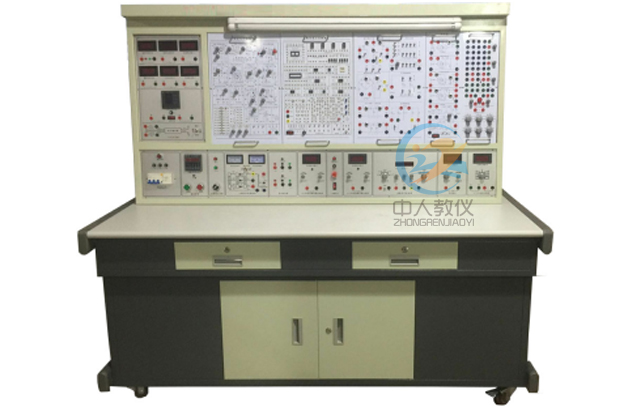

一、總體要求

實驗平臺采用臺式結構，配套掛箱式實驗單元，配不少于5個掛箱，可完成《電路分析》、《電工基礎》、《電工學》等課程實驗；實驗平臺布局合理，安全保護設施完備，綜合性強，實驗模式新穎，切合新工科理念。

二、技術指標

    控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實訓提供交流電源、直流電源、恒流源、受控源、數控信號源及各種測試儀表等。具體功能如下：

  1、主控功能板

   1.1 三相0～450V及單相0～250V連續可調交流電源。配備一臺三相同軸聯動自耦調壓器，規格為1.5KVA/0～450V，克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點?？烧{交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三只指針式交流電壓表，通過切換開關可分別指示三相電網電壓和三相調壓輸出電壓。

   1.2 提供兩路低壓穩壓直流0.0～30V/1A連續可調電源，配有數字式電壓表指示輸出電壓，電壓穩定度≤0.3%，電流穩定度≤0.3%，設有短路軟截止保護和自動恢復功能。

   1.3 提供一路0～500mA連續可調恒流源，分2mA、20mA、500mA三檔，負載穩定度≤5×10-4 ，額定變化率≤５×10-4 ，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。

   1.4 設有照明220V/30W日光燈一盞，供實訓照明用；還設有220V/30W的日光燈燈管一支，將燈管的四個頭引出以供實訓用。

   1.5 實訓管理器：具有設定實訓時間、定時報警、切斷電源等功能；還可以自動記錄與區分由于接線或操作錯誤所造成的漏電告警、儀表超量程告警等。

   1.6 設有真有效值交流數字電壓表一只，測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯。

  *2、功率函數信號發生器/頻率計：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、衰減值。

1、輸入電源： 380V±5% 50Hz，工作電流≤10A。具有過載、過流、漏電保護措施。

2、具有智能型線電流測控功能，實時監測并顯示三條相線電流和零線電流，可根據實驗內容隨時設置線電流門檻值，確保過流保護響應速度；

3、實驗掛箱可固定在實驗平臺上，每個掛箱面板印本掛箱對應的電路原理圖，配備強電測試導線；配拉手，方便掛箱拆裝；

4、智能交流電表掛箱：能同時測試交流電流、交流電壓、有功功率、無功功率、視在功率、功率因素；，電壓電流波形和電壓電流矢量圖液晶實時顯示，形象反映電壓電流相位關系，自動識別負載性質（感性或容性）；

5、三相交流電掛箱：掛箱不少于3組，方便研究三相交流電Y型和Δ型線電壓相電壓、線電流相電流間相互關系；基于一個電感（1H）、一組電容（0.5U、1U、2U、4U、8U）和一個白熾燈研究交流電電流與電壓相位關系、提高功率因素方法、白熾燈亮暗與有功功率無功功率視在功率關系；

6、電路分析實驗掛箱：電阻、電容、電感三種元件設計，實驗時學生可通過編碼開關設定元件值；不少于5個數控電阻箱、3個數控電容箱和1個數控電感箱；數控電阻箱最大電阻≥18KΩ，步長≤20Ω，功率不小于1W；數控電容箱最大容值≥1.6uf，步長≤2000pf；數控電感箱最大電感值≥70mh，步長≤10mh；

7、綜合儀表掛箱：

u 萬用表：自動量程，可以能測電阻、電壓、電流等參數；測量數據可存儲；

u 雙路穩壓源：輸出電壓≥18V，輸出電流≥0.5A，電壓步長正負0.1V，設有短路保護自動恢復功能；

u 函數信號源：正弦波、三角波、占空比可變的脈沖信號等；正弦波頻率≥100KHz，其它信號波形頻率≥10KHZ，頻率步長10HZ；幅度：0-10Vpp連續可調；

u 示波器：模擬通道≥2，帶寬≥100MHz；垂直靈敏度：500uV/div～10V/div；實時采樣速率≥2GSa/s，存儲深度大于14Mpts；波形捕獲率≥50,000個波形每秒；顯示屏≥8英寸WVGA（800×480），256級波形灰度顯示(數字熒光技術)；配有USB、LAN(LXI-C)、AUX接口；配有兩根大于350MHz帶寬無源高阻探頭。

8、完成實驗內容不少于：

u 常用電工儀表的測量與誤差分析；

u 減少儀表測量誤差方法；

u 電路元件伏安特性測量；

u 節點電位與電路電壓的研究；

u 基爾霍夫定律的驗證；

u 線性電路特性的研究；

u 線性有源二端網絡等效電路的研究；

u 運算放大器與受控源特性研究；

u 典型信號的觀察與測量；

u 正弦穩態電路的研究；

u 二階電路的響應研究；

u 串、并聯諧振電路；

u 負阻變換器的特性測試；

u 無源二端口網絡的研究；

u 無源和有源濾波器；

u 三相交流電路研究；

u 功率因數（有功功率、無功功率、視在功率、功率因素研究）；
