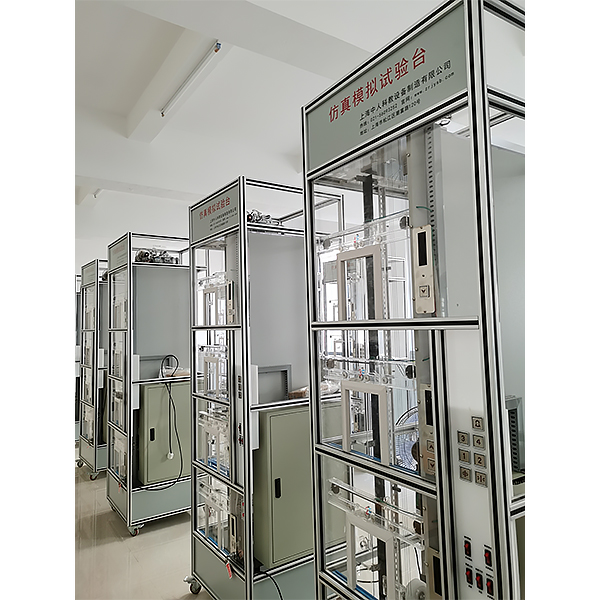

為了配合大中專院校、技校、職業學校、勞動就業培訓中心、電梯維修物業管理部門等有關電梯專業和工業自動化專業課程演示實驗，使更多的人能夠更好地了解電梯、使用電梯，培養出更多的電梯專業人才，適應電梯行業的發展需要，我公司經過深入探索研究， 精心設計的。
主要特點
1、由雙聯仿真電梯模型組成，由層外兩處按鈕共同控制。 2、電梯大部分部件均是采用透明有機材料制成，使得電梯的內部結構一目了然; 3、電梯的電氣控制系統采用日本三菱可編程控制器智能控制，交流變頻調速(VVVF)驅動。 4、且具有性能可靠、運行平穩、操作簡單、能耗低和便于教學等特點。 5、電梯教學模型的軟硬件均采用開放式結構，因此，院校也可以利用此套裝置進行二次開發研究。 如：1、群控電梯（統一調度多臺集中并列的電梯）； 2、并聯控制電梯（2-3臺電梯的控制線路并聯，進行邏輯控制，共用層站外召喚按鈕）； 3、集選控制電梯； 4、信號控制電梯，等等。 5、 采用此套設備進行配套教學，使廣大師生對電梯的結構、關鍵部件以及電氣控制、電梯的運作過程有了直觀、形象的認識，易于加深對電梯相關知識的了解、掌握。此外，通過使用PLC軟件，直接在PC機上用梯形圖編程，并進行現場實際操作調試，對學生學習、了解和掌握可編程控制器(PLC)及其應用以及工業過程自動化控制都有很大的幫助。
功能介紹
1、具有自動平層、自動關門、順向響應轎內外呼梯信號、直駛、電梯安全運行保護以及電梯急停、慢上、慢下、照明、風扇等功能。 2、用三菱FR-D720S-0.4變頻器作為三相交流曳引原動機的調速裝置。該裝置采取電壓矢量控制方式，對電機具有加減速控制、正反轉控制、點動控制及根據模擬輸入控制等多種功能。同時兼對原動機的斷相、缺相、相序紊亂及過壓、欠壓、過流、過載、失速等有保護功能。 3、 電梯系統邏輯控制則由PLC完成（可聯機），PLC采用的是三菱FX2N-64MR型，其輸出方式為繼電器輸出形式。通過主機上配有的RS485接口，可實現PLC與 PC 機的通訊，使用PLC軟件，可直接在PC機上用梯形圖編程、調試，直觀易學，便于初學者掌握；此外也可用編程器進行指令編程，現場直接調試。 4、電梯平層機構：旋轉編碼器/永磁感應器 5、群控功能：最大最小功能，優先調度，區域優先控制等等. 6、集選控制及信號控制 1) 自動平層
2）自動開關門，手動提前開關門 3) 順向截梯，最遠端反向截梯
4) 超/失速停駛 5) 超重停駛
6) 上下限位 7) 開關門異常重新開關
8）層門聯鎖保護 9）司機操作（直駛），自動/手動
10）檢修控制 11）照明、風扇模擬
12）靠站時順向呼叫重開門
整套配置：
1、主電梯模型——包括三菱FR-D720S-0.4變頻器、 2、三菱FX2N-64MR可編程控制器（PLC） 3、通訊電纜； 4、三菱專用編程工具軟件 5、教學電梯使用說明書。 此外，可根據校方具體要求進行專門配置，如:計算機、工作臺等。
電梯的基本結構：
1. 機房部分：包括曳引機、限速器、極限開關、控制板與信號板、機械選層器以及電源接線板等設備。 2. 井道部分：包括導軌、對重裝置、緩沖器、限速器鋼絲繩張緊裝置、隨行電纜等。 3. 廳門部分：包括廳門、召喚按鈕廂、樓層顯示裝置等。 4. 轎廂部分：包括轎廂、轎門及觸板、限速器開關、限速器拉桿、安全鉗、導靴、門機機構、開到位開關、關到位開關、平層感應裝置、轎廂照明、風扇等等。
主要技術參數：
1、外形尺寸：寬1000mm×深900mm×高2500mm 2、輸入電壓：220V 50HZ 3、結構形式： 六層六站 4、模數：1.5(蝸輪減速器) 5、拖動電機型號：YS-5463W 功率：0.18KW 轉速：1400 rpm 6、凈重量：180kg 7、載重量：5kg
常見問題：
1、如果我要購買群控電梯模型,二三聯群控電梯實訓裝置,群控智能電梯模型，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的群控電梯模型,二三聯群控電梯實訓裝置,群控智能電梯模型是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開群控電梯模型,二三聯群控電梯實訓裝置,群控智能電梯模型的發票，您需要提供開票資料。
3、你們的群控電梯模型,二三聯群控電梯實訓裝置,群控智能電梯模型都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
