一、 產品概述
本裝置是根據當前真實電梯井道系統的安調和維保需求而開發的一種電梯井道放樣與安裝實訓考核的平臺。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。

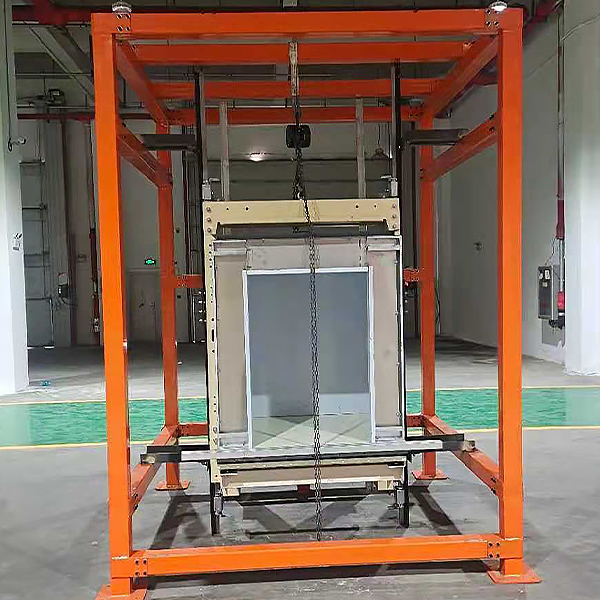

電梯轎廂拆裝實訓裝置采用真實的電梯層門地坎、轎廂導軌、轎廂架、轎廂、轎廂門地坎、轎廂緩沖器、對重導軌、對重架、護欄、對重塊、對重緩沖器等器件，學生借助電梯井道系統設計圖在模擬井道頂部放樣線并對井道設備按順序進行安裝與測量，使其符合規范要求，并通過轎廂架和對重架的上下運動模擬其在井道導軌上的運行并輔助檢驗導軌實際安裝質量。
二、 產品特點
1、 采用了鋼結構電梯井道平臺設計，整體外觀簡潔明了；
2、 遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓式的設計；
3、 采用真實機構器件，使學生學到的與實際應用的一致；
4、 模擬真實環境，使其安裝工藝與實際安裝一致，且能更方便的進行其維保項目的操作；
5、 采用了手動葫蘆拖動轎廂架和對重架在導軌上的運動，使演示與調試更加方便。
6、正版電梯轎廂三維仿真拆裝教學軟件
軟件基于獨立運行的虛擬實驗3D環境，無需依托任何第三方虛擬環境
軟件具備以下功能：
（一）具備電梯轎廂系統介紹功能
1.以文字的方式或者語音講解的方式對轎廂系統進行介紹
（二）具備轎廂拆裝功能
1.軟件以真實的電梯轎廂為藍本建立轎廂三維模型，學生可以通過與軟件的交互對轎廂進行任意角度旋轉、放大、縮小，觀察轎廂的結構。
2.軟件設有電梯轎廂零件庫及拆裝工具庫
3.轎廂上的每種零件可以進行單一展示，并可展示轎廂的爆炸圖。
4.可以對轎廂進行自動拆卸和自動安裝功能，為學生展示轎廂拆裝的過程，拆裝過程中，學生可以選擇某一零件，展示此零件在轎廂上所處的位置。
5.學生可以自行手動對轎廂進行拆卸和安裝，根據課堂上學到的知識，選擇拆裝工具庫中的工具有步驟的對轎廂進行拆裝。
6.職業技能綜合集成訓練虛擬仿真系統
軟件內模型可進行360°旋轉、放大、縮小、平移，設有通用互動按鈕：返回、首頁、幫助。所有虛擬仿真任務過程有提示，在進行完一項任務后軟件自動打鉤。工具庫上方設有實驗任務
1、基本立體（旋轉模型時XYZ空間坐標圖標自動跟隨旋轉。）
A、平面立體：實驗步驟分為實驗任務（文字提示任務）—搭建模型（拖拽工具庫中的模型到三投影面體系中，并自動顯現投影，選擇錯誤時有提示）—改變姿態（通過點擊上下左右箭頭改變）—選擇投影（進入答題界面，在6項中選擇此時完成的三維投影圖）
B、截切立體：實驗步驟分為實驗任務（文字提示任務）—搭建模型（拖拽工具庫中的模型到三投影面體系中，并自動顯現投影）—標注投影情況（為三維投影圖標定，在14處空白欄中選擇相應的標注符號）
C、相貫立體：實驗步驟分為實驗任務（文字提示任務）—挖孔（選擇任意挖孔模型，此時將可在XYZ空間坐標中選擇任意面，模型同時切換，并出現一個坐標滑塊，根據滑塊位移大小，模型出現對應程度的剖切面）—孔徑變化（選擇1-4孔徑）—后方通孔—選擇投影（進入答題界面，在8項中選擇此時完成的三維投影圖）
2、組合體
A、組合體拼裝：實驗步驟分為實驗任務（文字提示任務）—選擇組合體模型（可選8種模型）—拼裝組合體（根據選擇的模型挑選工具庫模型并拖拽組合）—剖切組合體（可在XYZ空間坐標中選擇任意面，模型同時切換，并出現一個坐標滑塊，根據滑塊位移大小，模型出現對應程度的剖切面）—選擇側面投影（進入答題界面，根據已知正面、水平投影圖，在3項中選擇正確的側面投影圖）
B、組合體讀圖：實驗步驟分為實驗任務（文字提示任務）—選擇組合體剖視圖（可選8種圖）—構建組合體模型（根據選擇的模型挑選工具庫模型并拖拽組合）—剖切組合體（可在XYZ空間坐標中選擇任意面，模型同時切換，并出現一個坐標滑塊，根據滑塊位移大小，模型出現對應程度的剖切面）—選擇左視圖（進入答題界面，根據已知主視圖、俯視圖，在3項中選擇正確的左視圖）
3、裝配體
A、機械傳動機構：8種機構（蝸輪蝸桿、齒輪齒條、螺旋傳動、平面外嚙合齒輪、平面內嚙合齒輪、空間直齒圓錐齒輪、帶傳動、鏈傳動）任選，選好后工具欄中出現模型，自由拖拽將模型組合，組合完畢后可操作模型，每種機構都帶有簡介、視頻演示、圖樣畫法。答題界面共有6題，每題4個選項。
B、齒輪油泵：根據提示選擇工具庫模型逐步搭建模型，可選擇簡介、圖樣畫法、動畫原理（模型內部運動原理可視）進行學習。答題界面共有2題，每題4個選項。
C、機械機構搭建：2種機構（2自由度機械手臂、3自由度機械手臂），根據提示選擇工具庫模型逐步搭建模型，組合完畢后可操作模型，每種機構都帶有簡介、視頻演示。答題界面（須2種模型都搭建完畢才能進入）共有2題，每題4個選項。
三、 技術參數
1、 井道尺寸：2000mm×2000mm×3000mm（長×寬×高）；
2、 安全保護：緩沖器；
3、 整機重量：≤1000KG；
4、 外形尺寸：2240mm×2240mm×3000mm（長×寬×高）。
四、 配置清單
|
序號 |
名稱 |
數量 |
單位 |
備注 |
|
1 |
井道框架 |
1 |
臺 |
鋼構 |
|
2 |
手動葫蘆 |
2 |
臺 |
|
|
3 |
鋼絲線及線墜 |
1 |
套 |
|
|
4 |
導軌支架 |
16 |
套 |
|
|
5 |
導軌 |
8 |
條 |
|
|
6 |
導軌連接板 |
4 |
塊 |
|
|
7 |
導靴 |
8 |
套 |
|
|
8 |
潤滑油瓶 |
4 |
套 |
|
|
9 |
轎廂架 |
1 |
個 |
拉桿座、斜拉桿及減震橡膠座等 |
|
10 |
轎廂 |
1 |
個 |
轎頂、轎壁及轎底組件等 |
|
11 |
轎廂門地坎 |
1 |
條 |
|
|
12 |
彈簧液壓緩沖器 |
1 |
個 |
|
|
13 |
層門地坎 |
1 |
條 |
|
|
14 |
層門地坎支架 |
2 |
個 |
|
|
15 |
對重架 |
1 |
個 |
|
|
16 |
對重護欄 |
1 |
個 |
|
|
17 |
對重塊 |
2 |
塊 |
|
|
18 |
聚氨酯緩沖器 |
1 |
個 |
|
|
19 |
安裝配件 |
2 |
套 |
備用1套 |
|
20 |
安裝與測量工具 |
1 |
套 |
水平尺、卷尺、校導尺及磁鐵等 |
|
21 |
隨機資料 |
1 |
份 |
實訓指導書與相關圖集等 |
五、 實訓項目
1、 電梯井道的放樣；
2、 電梯導軌支架與導軌的安裝與調整；
3、 電梯轎廂龍門架與導靴的安裝與調整；
4、 電梯轎廂的安裝；
5、 電梯轎廂地坎的安裝與調整；
6、 電梯對重架與導靴的安裝與調整；
7、 電梯對重塊的安裝；
8、 電梯對重護欄的安裝與調整；
9、 電梯層門地坎的安裝與調整；
10、 電梯層門地坎與轎廂門地坎尺寸的調整；
11、 導軌與導靴的保養。
