一、產品概述：

本機床電氣技能考核實訓裝置，是為各職業院校的電氣類專業及社會電工考核，以及各市、縣維修電工、國家職業技術鑒定所（站）等單位的教學、實訓、實習、考核及技能鑒定而研發的實訓考核裝置。由于該裝置全部采用實際工業上應用電器，因而可靠性好、壽命長。裝置外形美觀，操作方便，直觀性強，不但可用于相關課程的課堂演示、實訓、實習，而且還可作為機床電氣控制線路維修技能的培訓。此外，它還能提供全方位真實的機床電氣故障排除的技能訓練，有效地提高學生對機床設備的維修技能。

二、產品特點：

1、本裝置采用標準配電柜為主體柜，充分利用該柜雙面空間位置，每一面分別設有機床電氣線路；

2、直觀性強，通過操作可熟悉機床的電氣控制線路的原理和特點；

3、技能培訓用的控制線路和經特殊設計的電機，可模擬各種實際機床的電氣線路，也可滿足機床的電氣故障分體及排除的訓練要求；

4、通過一只轉換開關就能實現兩種機床電路的切換，方便快捷；

5、可以人為的設置故障點，只要通過開關切換就可設置；

6、配電柜設有電壓型漏電保護器和電流型漏電保護器，以確保操作者的安全。此外，還設有定時器兼報警記錄儀，為學員的考核提供了一個統一的標準。

三、技術參數

1、輸入電源：三相四線  380V±10% 50Hz

2、工作環境：溫度溫度：-10℃～+40℃   相對濕度：≤85%（25℃）

3、裝置容量：≤1.5KVA

四、產品組成：

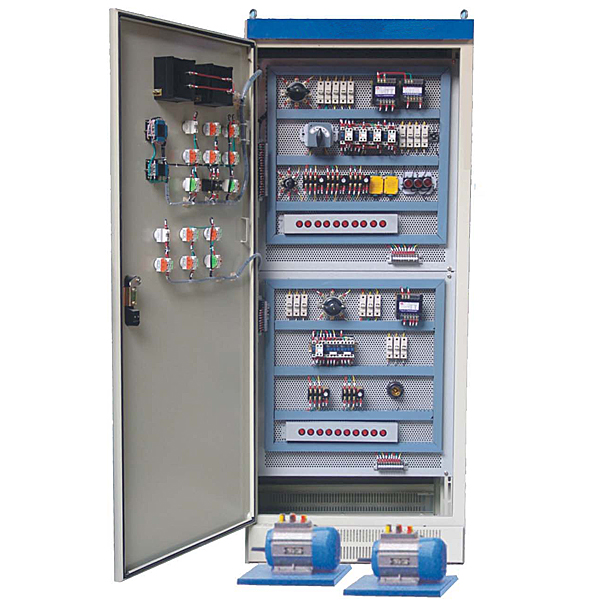

1、實訓柜

實訓柜為鐵質亞光密紋噴塑結構：采用冷軋鋼板擠壓成型，實訓柜含有帶腳剎的萬向移動輪子四個，外型尺寸：700mm×600mm×1800mm、設備重量：200㎏、防觸電保護等級：I類、安全保護：設有過流、過載、漏電保護（漏電動作電流≤30mA，分?jǐn)鄷r(shí)間≤0.1S），符合國家相關標準。

2、柜門

（1）在控制柜門面上，裝有一只交流電壓表、一只交流電流表、定時兼報警記錄儀、電壓指示切換開關；啟動、停止、急停按鈕。

通過電壓指示切換開關可分別指示電網的UUV、UVW、UWU線電壓值；裝有交流電流表，用來監視負載大小。

三相電源輸入，經過漏電保護器后，通過啟動、停止按鈕來控制接觸器，以操作機床電路的總電源的輸出，急停按鈕是用來當發生事故時的緊急停止開關。

定時器兼報警記錄儀，平時作為時鐘使用，具有設定實訓時間、定時報警、切斷電源等功能。此外，還可以自動記錄由操作錯誤而造成的漏電告警等次數，為學生實技能的考核提供了一個統一的標準。

3、網孔板（兩組）

該網孔板采用優質冷軋鋼板加工，雙表面亞光密紋噴塑結構，堅固耐用。

4、控制柜主體：

控制柜分四個部分

第一部分為X62W萬能銑床的電氣線路部分，在該面板上裝有X62W銑床所有的元器件。

第二部分為CA6140車床的電氣線路部分，在該面板上裝有CA6140車床所有的元器件。

第三部分為T68鏜床電路的電氣線路部分，在該面板上裝有T68鏜床電路所有的元器件。

第四部分為Z3040搖臂鉆床的電氣線路部分，在該面板上裝有Z3040搖臂鉆床所
5、虛擬仿真系統

1.維修電工電子電機與職業資格培訓考評仿真軟件

本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件即可手動設置故障也能自動設置故障，本軟件通過電路圖中綠色的框選擇手動設置故障點（最多可以設置39個故障點），也可以通過系統自動進行隨機1個故障點設置，隨機兩個故障點設置，隨機三個故障點設置，隨機四個故障點設置，隨機五個故障點設置，本軟件內有工具箱，元件庫，放大鏡，電路圖等功能，可通過工具箱可選擇萬用表進行檢測，通過元件庫選擇合適的元件，通過放大鏡可以清楚的了解各個元器件及電路。本軟件通過電動機星三角啟動控制電路故障的設置，并經過種種排查，讓學生了解電動機星三角啟動控制電路的工作原理及電路結構。

2.虛擬頻譜儀、邏輯分析儀、示波器、三用表仿真軟件：

本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件的功能有：電阻的測量、交流電壓的測量（測量變壓器，若變壓器測量燒壞多用表時，冒黑煙提示并可以重置多用表）、晶體管的極性判斷、直流電壓測量（通電流表檔時燈光亮）、直流電流的測量、以及電容好壞的判斷。本軟件可任意拖動紅色與黑色筆頭，2個筆頭拖拽至被測物體上定位時顯示紅圈，如未定位準確無紅圈顯示，并在進行錯誤操作的時（如所選量程錯誤、所測數據錯誤等等），儀表指針將無反應、提示錯誤重新測量等，本多用表可選擇交流電壓檔，直流電壓檔，電阻檔，電流檔，電阻調0，并且可放大顯示數據，可清楚觀看所測數據大小。學生可以通過本軟件學習多用表的正確使用方法。

3、單片機、plc可編程設計與控制虛擬仿真軟件：

本軟件基于unity3d開發，內置實驗步驟、實驗指導書、電路圖、組件列表、連接線路、接通電源、電路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以通過啟動/停止、正向運動、反向運動按鈕操作三維機床模型運動，在連接線路狀態下，三維機床模型可進行放大/縮小、平移。

1.繼電器控制：閱讀實驗指導書，并進入實驗，通過識讀電路圖，選擇組件列表中的繼電器、熱繼電器、開關等元器件以拖拽的形式布局至電器柜中，限位器置于三維機床模型上，可選擇蓋蓋子，部分元器件名稱可重命名，然后點擊連接線路按鈕，將端子對端子進行連線，將機床電路連接成功后，選擇接通電源，進行操作，若組件或線路連接錯誤將彈出提示錯誤框，可隨時進行場景重置。

2.PLC控制：實驗同繼電器控制，增加PLC控制功能，在連線完成后，通過PLC編碼按鈕，進入程序編寫界面，編寫正向與反向2條程序，共有12個梯形圖符號，編寫完成后，選擇提交進行程序驗證。驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。

3.單片機控制：實驗同繼電器控制，增加單片機控制功能，在連線完成后，通過C編碼按鈕進入編程界面，輸入正確的C語言代碼，提交驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。

四、實驗內容

X62W銑床電路：

1、主軸電機正、反轉均缺一相，進給電機、冷卻泵缺一相，控制變壓器及照明變壓器沒電；

2、主軸電機起動缺相；

3、主軸電機無論正反轉均缺一相；

4、主軸電機無論正反轉均缺一相；

5、快速進給電磁鐵不能動作；

6、照明及控制變壓器沒電，照光燈不亮，控制回路失效；

7、控制變壓器沒電，控制回路失效；

8、除冷卻泵及主軸沖動外，其余控制均失效；

9、主軸沖動失效；

10、主軸制動失效；

11、主軸啟動失效；

12、工作臺進給控制及快速進給控制失效；

13、主軸運轉不能啟動；

14、主軸點軸只有點動，不能自鎖；

15、圓工作臺的進給控制及快速進給全失效；

16、圓工作臺控制開關SA1處于斷開位置時，進給控制向前、向下、向后、向上失效，進給沖動也沒有；

17、進給不能沖動；

18、工作臺向下、向右、向前移動沒有；

19、圓工作臺控制開關SA1處于接通位置時，圓工作臺控制全部失效；

20、兩處快速進給全部失效；

CA6140車床：

1、主軸電機缺相，在進KM1觸點之前斷路；

2、主軸電機缺相，在KMM1觸點與FR1之間斷路；

3、控制回路失效，在FU1與TC之間斷路；

4、刀架快速移動電機缺一相，在FU1與KA2觸點之間斷路；

5、刀架快速移動電機缺一相，在KA2觸點與刀架快移電機之間斷路；

6、主軸電機，刀架快移，冷卻泵控制失效，變壓器TC與FU2之間斷路；

7、主軸電機、刀架快移、冷卻泵控制失效。熱電器FR1與FR2兩常閉觸點之間斷路；

8、主軸電機不能啟動，KM1線包到TC間斷路；

9、刀架快移、冷卻泵間控制均不能控制。按鈕SB1與SB2之間連線斷開；

10、冷卻泵控制失效，啟動按鈕QS2與KM1常開觸點之間開路；

T68鏜床電路

1、所有電機缺相，控制回路失效；

2、主軸電機及工作臺電機，無論正反轉均缺相，控制回路正常；

3、主軸正轉缺相；

4、主軸正、反轉均缺一相；

5、進給電機快速移動正轉時缺一相；

6、進給電機無論正反轉均缺一相；

7、控制回路及照明回路均沒電；

8、除照明燈及通電指示外，其它控制全部失效；

9、當操作手柄下SQ4時，SQ3未壓下（接通），但控制回路失效，通電指示燈仍亮；

10、主軸正轉不能啟動，但能點動；

11、主軸電機正轉點動與啟動均失效；

12、控制回路全部失效；

13、主軸電機反轉不能啟動、點動；

14、主軸電機反轉只能點動；

15、主軸電機不能反轉；

16、主軸電機的高低速運行及快速移動電機的快速移動均不可啟動；

17、主軸變速與進給變速時手柄拉出SQ2均不能斷開，M1仍在運行；

18、主軸電機高低速均不啟動；

19、主軸電機的低速不能啟動，高速時，無低速的過渡；

20、當手柄扳到進給位置壓下SQ4（SQ3接通），快速移動電動機無論正反轉均不啟動；

21、主軸電機即使打到高速位置也只能低速運行；

22、快速移動電機正轉不能啟動；

24、快速移動電動機，無論正反轉均不能啟動；

25、快速移動電動機，反轉不能啟動；

26、快速移動電動機，正轉不能啟動；

Z3040搖臂鉆床

1、變壓器TC無電壓輸入、所以控制及指示燈均失效

2、立柱松緊電機失電、不能松開與夾緊、其余控制均正常

3、冷卻電機失電、冷卻電機不能運轉

4、搖臂升降控制失效

5、冷卻照明正常、其它控制失效

6、搖臂只能上升、不能下降

7、主軸只能下降、不能上升

8、主軸控制失效

9、立柱控制只能松開、不能夾緊

10、立柱控制只能夾緊、不能松開
