ZR-5電氣安裝與維修電工實訓考核裝置
A、設備用途及特點：

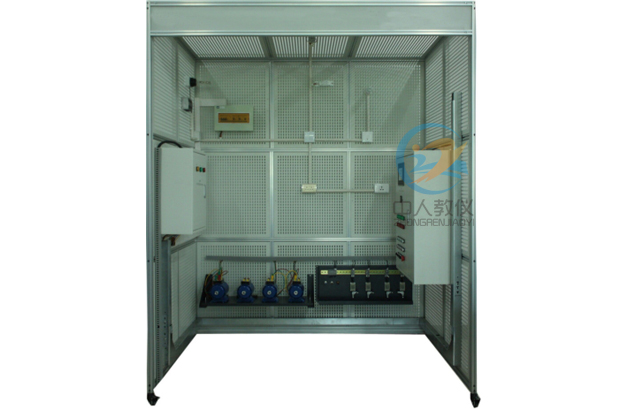

電氣安裝實訓裝置是根據工廠電氣安裝和室內電氣安裝等維修電工和電氣安裝工實訓鑒定要求開發的一種通用實訓平臺。適合于各類職業院校和技工學校維修電工、電氣安裝工、水電工等有電氣實訓要求的相關專業的作為公共實訓平臺使用。該裝置采用鋼制網孔板和鋁合金框架組接而成，安裝有自鎖式腳輪，方便移動和使用。裝置設計高度以人站在一級人字梯即可方便操作的高度，既安全又能使使用者感受到施工現場環境。橫向、叢向?qū)挾群线m，可以模擬現場線路的轉向布置。網孔板可以方便拆下。做隱蔽工程施工時，鋁合金框架是仿建筑隔斷用龍骨的加大寬度精心設計，帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用壁疏引出導線穿入明裝底盒。配套的PVC管彎管器，可方便的對PVC管彎成90度。
可進行電工安裝。如橋架安裝、PVC管安裝、吊燈、白熾燈座、日光燈、開關、插座、控制箱、配電箱等，包含有交流異步電動機、直流電動機、步進電機、伺服電機、溫度控制器、電偶、PLC、變頻器觸摸屏等控制與受控對象。每個操作組配套一可移動式工具車和元件柜，便于對元件的保管和安裝施工。從根本上解決了學校在普通墻面上進行的安裝培訓的使用不方便、實訓范圍窄的問題。
設備應具有組裝靈活方便的特點，可以根據學校的實際教學條件組成，2人組、3人組、4人組……，單面、雙面等不同的方式。長度組合基于2個0.8米的基本組合單元，輔助配有0.2米、0.4米的組合單元，形成不同的長度組合，能夠滿足不同的教學場地的需要。
B、技術參數
1、工作電源：三相五線 供電 AC 380 V/220 V ±7.5% 50 Hz；2、工作環境：用絕緣地板（或使用絕緣地毯）；
3、實訓裝置主網孔板尺寸：長×寬＝798×768
4、實訓裝置外形尺寸：見配置清單
5、實訓裝置材料：鋁合金；
6、最大功率消耗 ≤1.5KW
7、安全保護措施：具有接地保護、過流、過載、漏電保護功能，符合相關的國家標準。
C、配置清單：
1、配電箱部分| 序號 | 名稱 | 規格/型號 | 單位 | 數量 | 備注（說明） |
| 1 | 三相四線有功電度表 | DT862-4 | 只 | 1 | 5A,接線端子連接 |
| 2 | 隔離開關 | HG1-32/30 | 只 | 1 | 3極，30A |
| 3 | 漏電型空氣開關 | DZ47LE-32 | 只 | 1 | 3P+N（正泰） |
| 4 | 空氣開關 | DZ47-63/C6 | 只 | 1 | 3P（正泰） |
| 5 | 漏電型空氣開關 | DZ47LE-32/C6 | 只 | 1 | 1P+N（正泰） |
| 6 | 電源指示燈 | AD58B-22D | 只 | 3 | 黃、綠、紅各一只 |
| 7 | 配電箱箱體 | 450mm×520mm×220mm | 只 | 1 | 含接地排、接零排 |
| 序號 | 名稱 | 規格/型號 | 單位 | 數量 | |
| 1 | 日光燈組件 | T5一體化 | 21W（帶罩） | 套 | 1 |
| 2 | 節能燈 | 9W | 只 | 2 | |
| 3 | 鈉燈 |
110W 含燈頭及鎮流器和燈罩 |
套 | 1 | |
| 4 | 螺口平燈頭 | E27 | 只 | 2 | |
| 5 | 聲控開關 | 86型 | 只 | 1 | |
| 6 | 泰力1插 | 118型 | 只 | 2 | |
| 7 | 泰力2插 | 118型 | 只 | 1 | |
| 8 | 泰力1開 | 118型 | 只 | 1 | |
| 9 | 飛雕2開 | 86型 | 只 | 2 | |
| 10 | 飛雕4開 | 86型 | 只 | 2 | |
| 11 | 吸頂燈 |
21W 配節能燈管 |
只 | 1 | |
| 12 | 觸摸開關 | 86型（帶明裝底盒） | 只 | 1 | |
| 13 | 暗盒 | 86型 | 只 | 5 | |
| 14 | 明裝盒 | 86型 | 只 | 3 | |
| 118型 | 只 | 1 | |||
| 15 | 白板 | 86型 | 只 | 2 | |
| 16 | 塑料圓木 | YM-2 | 只 | 3 | |
| 序號 | 名稱 | 規格/型號 | 單位 | 數量 | 備注（說明） |
| 1 | 塑殼開關 | NM1-63S/3200 20A | 只 | 2 | 3極 |
| 2 | 接觸器 | CJX2-0910/220V | 只 | 5 | 正泰 |
| 3 | 輔助觸頭 | F4-22 | 只 | 3 | 正泰 |
| 4 | PLC | FX1N－40MT | 只 | 1 | 三菱 |
| 5 | 模擬量模塊 | FX0N-3A | 只 | 1 | 三菱 |
| 6 | 通訊模塊 | FX2N-485BD | 只 | 1 | 三菱 |
| 7 | 變頻器 | FR-A704 0.75KW | 只 | 1 | 三菱 |
| 8 | 時間繼電器 | ST3PF-2 30S AC220V | 只 | 1 | 2組斷電延時 |
| ST3P C-A 30S AC220V | 只 | 1 | 1組瞬動、1組延時 | ||
| 9 | 熱繼電器 | JRS1D-25（獨立安裝） | 只 | 3 | 0.4A(調節范圍0.25-0.4A) 2只；0.63A(調節范圍0.4-0.63A) 1只 |
| 10 | 溫度控制器 | E5CZ-C2MT | 只 | 1 | 歐姆龍 |
| 11 | 開關電源 | S-100-24V | 只 | 1 | 觸摸屏用步進驅動器用 |
| 12 | 觸摸屏 | TPC7062TD | 只 | 1 | 昆侖通態 |
| 14 | 安裝導軌 | C45 | 條 | 若干 | |
| 15 | 電源指示燈 | AD16-22D | 只 | 5 | 紅色 |
| 16 | 按鈕開關 | LA68B-EA35 | 只 | 10 | 紅、綠各5只 |
| 17 | 緊急停止開關 | LA68D-11ZS | 只 | 1 | 紅色 |
| 18 |
旋鈕開關 （選擇開關） |
LA68B-ED25 | 只 | 2 | 2擋 |
| LA68B-ED35 | 只 | 2 | 3擋 | ||
| 19 | 控制箱箱體 | 只 | 1 | 含接地排、接零排 |
4、電機
| 序號 | 名稱 | 規格/型號 | 單位 | 數量 | 備注（說明） | |
| 1 | 三相交流異步電動機 | (Y-△) | 只 | 1 | ||
| 2 | 三相交流異步電動機 | (Y-△)帶離心開關 | 只 | 1 | ||
| 3 |
三相交流異步電動機 （雙速180W） |
雙速電機 | 只 | 1 | ||
| 4 | 它勵直流電動機 | DC110V/50W | 只 | 1 | ||
| 5 | 步進電機 | 驅動器 | SH-20403 | 只 | 1 |
兩相混合式 （含驅動器） |
| 電機 | 42BYGH5403 | |||||
| 6 | 交流伺服電機 | 驅動器 | ASD-A0421-AB | 只 | 1 |
臺達伺服 （含驅動器） |
| 電機 | ECMA-C30604PS | |||||
| 序號 | 名稱 | 規格/型號 | 單位 | 數量 | 備注（說明） |
| 1 | 行程開關 | LX19-121 | 只 | 4 | |
| 2 | 電容式傳感器 | CSB4-18M60-EO-AM | 只 | 1 | 上海滬工 |
| 3 | 電感式傳感器 | GH1-1204NA | 只 | 1 | 上海滬工 |
| 4 | 光電式傳感器 | GH3-N1810NA | 只 | 1 | 上海滬工 |
| 5 |
溫度傳感器 （熱電阻、熱電偶） |
Pt100 | 只 | 1 | 與溫控器配套 |
| K型熱電偶 | 只 | 1 |
| 序號 | 名稱 | 規格/型號 | 單位 | 數量 | 備注（說明） |
| 1 | PVC管 | Φ16 | 根 | 2 | 3米 |
| 2 | PVC直通 | Φ16 | 只 | 10 | |
| 3 | PVC杯梳 | Φ16 | 只 | 30 | |
| 4 | 扎帶 | 3×100mm | 包 | 1 | 500只/包 |
| 5 | M4*20螺絲 | 200只/套 | 套 | 1 | 帶2只平墊、1只彈墊（帶帽） |
| 6 | 行線槽 | 3025 | 根 | 2 | 2米/根 |
| 7 | 絕緣導線 | BVR1.5mm㎡ | 盤 | 9 | 紅、綠、黃各3盤 |
| BVR1.0mm㎡ | 盤 | 4 | 藍、雙色個2盤 | ||
| 8 | PVC線槽 | 40×20mm | 根 | 2 | 3米/根（白色） |
| 25×15mm | 根 | 2 | 3米/根（白色） | ||
| 9 | 金屬橋架 | 50×30系列 | 套 | 1 | |
| 10 | 異型號碼管 | 1.5mm | 米 | 6 | |
| 11 | 冷壓叉 | SVΦ1.5 | 只 | 280 | 紅、綠、黃各80只，藍、黑各20只 |
| 12 | 纏繞帶 | Φ10（10米/包） | 包 | 2 | |
| 13 | 管卡 | 16U型 | 只 | 30 | |
| 14 | 金屬線管 | Φ16 | 根 | 2 | 3米/根 |
| 15 | 金屬線管直通 | Φ16 | 只 | 10 | |
| 16 | 90°彎通 | Φ16 | 只 | 4 | |
| 17 | 金屬杯梳 | Φ16 | 只 | 10 | |
| 18 | 金屬暗盒 | 86型 | 只 | 2 | |
| 19 | 自攻絲 | Φ6×15mm | 只 | 100 |
| 序號 | 名稱 | 規格/型號 | 單位 | 數量 | 備注（說明） |
| 1 | 尖嘴鉗 | 125mm | 把 | 1 | |
| 2 | 剝線鉗 | 把 | 1 | ||
| 3 | 壓線鉗 | 把 | 1 | ||
| 4 | 電工鉗 | 200mm | 把 | 1 | |
| 5 | 一字螺絲刀 | Φ4×100mm | 把 | 1 | |
| 6 | 十字螺絲刀 | Φ4×100mm | 把 | 1 | |
| 7 | 電筆螺絲刀 | 500V | 把 | 1 | |
| 9 | 鋁合金人字梯 | 1.5米高 | 付 | 1 | |
| 10 | 平銼刀 | 200mm | 根 | 3 | |
| 11 | 鋼卷尺 | 3m | 只 | 1 | |
| 12 | 電工刀 | 多用105mm | 把 | 1 | |
| 13 | 鋼板尺 | 300mm | 把 | 1 | |
| 14 | 直角尺 | 200mm | 把 | 1 | |
| 15 | 活動扳手 | 6吋 | 把 | 1 | |
| 16 | 六角扳手 | 套 | 1 | 7件套 | |
| 17 | 手鋸弓 | 架 | 1 | ||
| 18 | 手鋸條 | 細牙 | 根 | 10 | |
| 19 | 臺虎鉗 | 6寸 | 臺 | 1 | |
| 20 | PVC管彎管器 | 根 | 1 | 用于Φ16PVC管彎管 | |
| 21 | 金屬管彎管器 | 付 | 1 |
8、其他
| 序號 | 名稱 | 規格/型號 | 單位 | 數量 | 備注（說明） | ||
| 1 | 鋁合金框架電氣安裝與維修實訓考核裝置臺架（2人組標準配置） |
長×寬×高= 2000mm×1210mm×2350mm |
組 | 1 | 材料名稱 | 單位/數量 | |
| 立柱 | 4根 | ||||||
| 大網孔板 | 10塊 | ||||||
| 小網孔板 | 4塊 | ||||||
| 單層框架 | 2個 | ||||||
| 長網孔連接板 | 1個 | ||||||
| 短網孔連接板 | 1個 | ||||||
| 后橫梁 | 1根 | ||||||
| 前橫梁 | 1根 | ||||||
| 網孔梁柱 | 3個 | ||||||
| 側梁 | 2根 | ||||||
| 自鎖腳輪￠75 | 4只 | ||||||
| 短安裝螺絲（六角：M6*40mm） | 60只 | ||||||
| 網孔板安裝螺絲（六角：M6*60mm） | 35只 | ||||||
| 長安裝螺絲（六角：M6*150mm） | 65只 | ||||||
| ￠6平墊 | 200只 | ||||||
| ￠6彈墊 | 100只 | ||||||
| M6螺帽 | 100只 | ||||||
| 2 | 元件存放柜 | 800mm×400mm×1800mm | 個 | 1 | |||
| 3 | 可移動工具臺 | 1000mm×800mm×800mm | 輛 | 1 | 帶重載自鎖腳輪 | ||
| 4 |
電加熱器 （電熱源） |
只 | 1 | 傳感器加熱源 | |||
| 5 | 配電箱 | PZ30-12明裝式 | 只 | 1 | |||
| 6 |
漏電型 空氣開關 |
DZ47LE-32/C6 | 只 | 2 | 1P+N（正泰） | ||
| 7 | 空氣開關 | DZ47-63/C6 | 只 | 2 | 1P | ||
| 8 | 機床考核掛板 | CA6140車床電路 | 塊 | 1 | |||
| M7120磨床電路 | 塊 | 1 | |||||
| X62W萬能銑床電路 | 塊 | 1 | |||||
| T68鏜床電路 | 塊 | 1 | |||||
| 9 |
機床考核 掛板支架 |
專用 | 塊 | 1 | |||
| 10 | 絕緣地毯 | ㎡ | 6 | 1m×3m兩塊 | |||
| 11 | 智能化考核軟件 | 套 | 1 | ||||
| 12 | PLC編程軟件 | 套 | 1 | ||||
D、實訓項目
1、電表箱的安裝2、配電箱的安裝
3、日光燈的安裝
4、白熾燈的安裝
5、吸頂燈的安裝
6、節能燈的安裝
7、高壓鈉燈的安裝
7、PVC管的處理與布置
8、PVC管的穿線
9、開關與插座的安裝
10、分線盒的安裝
11、線路分配設計
12、施工規范的學習與訓練
13、安全施工要求學習與訓練
14、兩地控制一盞燈
15、線槽布線施工訓練
16、隱蔽工程施工訓練
17、隔離開關的安裝
18、配電線路的接線實訓
1）金屬橋架的組合與安裝實訓；
2）塑料線槽的敷設實訓；
3）金屬線管的敷設實訓；
19、電氣控制箱的安裝
20、電氣控制電路安裝實訓
1）三相異步電動機直接起動、停車的控制電路連接；
2）接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
3）按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；
4）按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
5）三相交流異步電動機Y-△（手動切換）啟動控制電路的連接；
6）三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接；
7）定子繞組串聯電阻啟動控制電路的連接；
8）三相交流異步電動機能耗制動控制電路的連接；
9）三相交流異步電動機反接制動控制電路的連接；
10）多臺（3臺及以下）電動機的順序控制電路的連接
11）電動機的往返行程控制電路的連接；
12）直流電動機的正反轉控制；
13）直流電機的調速實驗；
14）Z3050型搖臂鉆床控制電路的連接；
15）電動葫蘆控制電路的連接；
16）三相交流異步電動機既能點動，又能連續轉動的控制電路連接；
17）兩地控制電路的連接；
18）按鈕切換的雙速電動機調速控制電路的連接；
19）時間繼電器切換的雙速電動機調速控制電路的連接；
20）離心開關配合的反接制動控制電路的連接；
21、變頻器面板功能參數設置和操作實訓；
22、變頻器對電機點動控制、啟?？刂?；
23、電機轉速多段控制；
24、工頻、變頻切換控制；
25、基于模擬量控制的電機開環調速；
26、基于面板操作的電機開環調速；
27、變頻器的保護和報警功能實訓；
28、基于PLC的變頻器開環調速；
29、PLC控制電機順序啟動；
30、PLC控制三相異步電動機Y-△啟動電路；
31、觸摸屏的參數設置；
32、觸摸屏的編程；
33、觸摸屏、PLC、變頻器的綜合實訓；
34、兩相混合式步進電機的控制；
35、交流伺服電機的控制；
36、CA6140車床電路智能考核實訓
37、M7120磨床電路智能考核試訓
38、X62W萬能銑床智能考核試訓
39、T68鏜床智能考核實訓
