電梯曳引系統安裝實訓考核裝置
電梯曳引系統安裝實訓考核裝置,曳引機拆裝實訓裝置適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化，咨詢熱線13122891392 ...
訂購熱線：021-66581511
中人教儀廠是專業生產電梯曳引系統安裝實訓考核裝置，曳引機拆裝實訓裝置及配件的廠家,生產的電梯曳引系統安裝實訓考核裝置，曳引機拆裝實訓裝置品質過硬，中人品牌在國內已經擁有幾百所院校客戶。
本文關鍵詞：電梯曳引系統安裝實訓考核裝置

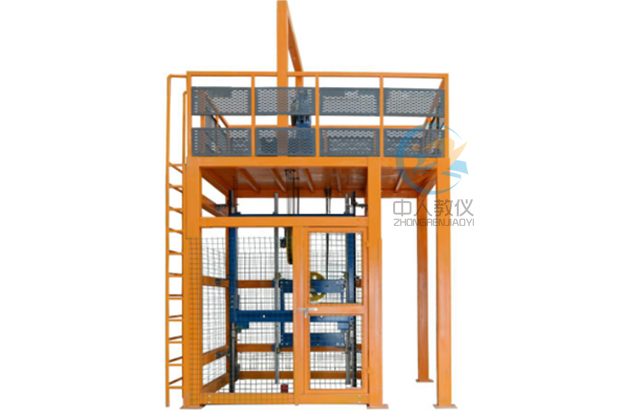

ZRDT-YY電梯曳引系統安裝實訓考核裝置
一、 設備概述
曳引機拆裝實訓裝置是根據當前真實電梯曳引系統的安裝和維保要求，而開發的一種模塊式的實訓平臺。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。本裝置采用真實的部件。特殊的框架設計能夠使學生更直觀地了解曳引系統的結構，更有效地幫助學生掌握其工作原理，更方便的進行實際安裝與保養。通過該裝置，也可進行電梯人工盤車練習，掌握其要點。另外學生也可根據相關圖紙要求，借助模擬井道框進行電梯井道放樣與導軌安裝。
二、產品特點
1、采用了鋼結構電梯井道平臺設計，整體外觀簡潔明了；2、遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓式的設計；
3、采用真實機構器件，使學生學到的與實際應用的一致；
4、模擬真實環境，使其安裝工藝與實際安裝一致，且能更方便的進行其維保項目的操作。
★5、 正版電梯曳引機三維仿真拆裝教學軟件
軟件基于獨立運行的虛擬實驗3D環境，無需依托任何第三方虛擬環境
軟件具備以下功能：
（一）具備曳引系統介紹功能
1.以文字的方式或者語音講解的方式對曳引系統進行介紹
（二）具備曳引機拆裝功能
1.軟件以真實的電梯曳引機為藍本建立曳引機三維模型，學生可以通過與軟件的交互對曳引機進行任意角度旋轉、放大、縮小，觀察曳引機的結構。
2.軟件設有曳引機零件庫及拆裝工具庫
3.曳引機上的每種零件可以進行單一展示，并可展示曳引機的爆炸圖。
4.可以對曳引機進行自動拆卸和自動安裝功能，為學生展示曳引機拆裝的過程，拆裝過程中，學生可以選擇某一零件，展示此零件在曳引機上所處的位置。
5.學生可以自行手動對曳引機進行拆卸和安裝，根據課堂上學到的知識，選擇拆裝工具庫中的工具有步驟的對曳引機進行拆裝。
三、 技術參數
1、 整機重量：≤600kg；2、 外形尺寸：4000mm×3200mm×4200mm（長×寬×高）；
3、 限速器下行機械動作速度：≤0.75m/s；
4、 安全鉗動作速度：≤1 m/s；
5、 曳引機額定速度：0.4m/s；
6、 曳引機額定載重：450kg；
7、 曳引機防護等級：IP41；
四、 配置清單
| 序號 | 名稱 | 數量 | 單位 | 備注 |
| 1 | 鋼構平臺 | 1 | 臺 | |
| 2 | 曳引機 | 1 | 臺 | |
| 3 | 曳引機架 | 1 | 臺 | |
| 4 | 緩沖墊 | 4 | 塊 | |
| 5 | 工字鋼橫梁 | 2 | 條 | |
| 6 | 曳引鋼絲繩 | 1 | 套 | 單向 |
| 7 | 繩頭組合 | 1 | 套 | |
| 8 | 繩頭板 | 1 | 套 | |
| 9 | 限速器－漲緊裝置 | 1 | 套 | |
| 10 | 限速器鋼絲繩 | 1 | 套 | |
| 11 | 盤車手輪 | 1 | 個 | |
| 12 | 導向輪 | 1 | 個 | |
| 13 | C型鋼墊塊 | 4 | 塊 | |
| 14 | 主軌支架 | 4 | 套 | |
| 15 | 副軌支架 | 4 | 套 | |
| 16 | 主導軌 | 2 | 條 | |
| 17 | 副導軌 | 2 | 條 | |
| 18 | 龍門架 | 1 | 套 | |
| 19 | 安全鉗 | 1 | 對 | 漸進式 |
| 20 | 安全鉗連桿機構 | 1 | 套 | |
| 21 | 主導靴 | 4 | 只 | 滑動導靴 |
| 22 | 轎廂反繩輪 | 1 | 個 | |
| 23 | 反繩輪緩沖座 | 1 | 套 | |
| 24 | 對重框架 | 1 | 套 | |
| 25 | 對重反繩輪 | 1 | 個 | |
| 26 | 對重導靴 | 4 | 只 | 滑動導靴 |
| 27 | 液壓緩沖器 | 1 | 個 | 耗能 |
| 28 | 聚氨酯緩沖器 | 1 | 個 | 蓄能 |
| 29 | 安裝工具 | 1 | 套 | 扳手、螺絲刀、卷尺、錘子等 |
| 30 | 隨機資料 | 1 | 份 | 實訓指導書與相關圖紙等 |
五、 實訓課程內容
T型導軌（轎廂導軌）安裝與調整；對重導軌安裝與調整；
曳引機架的安裝與調整；
曳引機的安裝與調整；
轎廂龍門架的安裝；
T型導軌上導靴的安裝；
安全鉗連桿的安裝；
對重框的安裝；
限速器的安裝；
曳引繩的懸掛；
漲緊裝置的安裝與調整；
T型導軌下導靴的安裝；
安全鉗與下導靴的調整；
限速器與安全鉗的聯動調整；
導軌與導靴的保養；
曳引機的保養；
曳引繩的保養；
限速器－安全鉗的保養；
人工盤車的練習。
本文鏈接：http://www.hnhaichuan.comhttp://www.hnhaichuan.com/dt/619.html
文章來源：www.hnhaichuan.com??? ?編輯：中人教儀廠??? ?時間：2021-09-14 10:21
