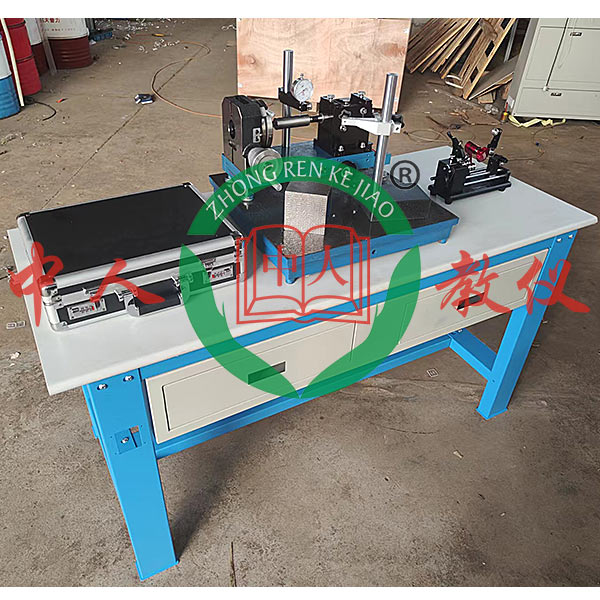

公差協作精確度檢驗測量試驗集合實驗臺,純電動車電源管理示教實驗臺

作業臺尺寸≧1200×700×1200，總重量（kg）（kg）≧150(kg)，平實操實操操作面板尺寸≧500X500（2級），外觀顏色集合綠藍色，類型：臺式(檢驗測量試驗裝置、檢驗測量試驗零件、標準圖紙及指導書均放在一個精制的臺桌里)。
零件形位誤差精確度檢驗測量試驗：
1、微型跳動檢驗測量試驗儀
外觀尺寸：≈455×120×325mm， 重量（kg）（kg）≧20(kg)，精確度：6級，檢驗測量試驗界限（1、跳動測量軸：長度：50—100mm；直徑￠10—80mm；2、檢驗測量試驗齒輪：模數1—5；齒數17—22，齒寬10—50mm。配套量具千分表￠50/0.001（成量）杠桿百分表￠50/0.01（成量）配套檢驗零件（不銹鋼）1、臺階軸（7級一根）：￠30－60，長度95mm；2、齒輪（7級一根）：模數3；齒數18。）
微型圓（柱）度、直線度、同軸度檢驗測量試驗儀
外觀尺寸≈270×100×180mm，重量（kg）（kg）≧10(kg)，精確度6級，檢驗測量試驗界限：（1、直線度：長度：50—100mm；2、圓（柱）度：直徑￠10—40 mm，長度：60mm；3、同軸度：外徑￠20—50，內徑￠10—40mm。）配套量具：杠桿百分表￠50/0.01（成量），配套檢驗零件（不銹鋼）：1、直線度測量塊（7級一根）：長度：120mm；2、圓（柱）度測量軸1（7級一根）：直徑￠30，長度：60mm；3、同軸度測量軸2（7級一根）：外徑￠50，內徑￠40。
3、微型平面度、平行度、垂直度、對稱度測微儀
外觀尺寸≈150×100×265mm,重量（kg）（kg）3(kg),精確度≧6級,檢驗測量試驗界限(1、平面（行）度：長X寬：100—120mm；2、垂直度：直徑￠10—60 mm，高度：≧100mm；3、對稱度：長X寬：50—40mm。)
配套量具:百分表￠50/0.01（成量）檢驗方箱（100X100/2級）,配套檢驗零件（不銹鋼）:1、平面（行）度測量塊（7級一塊）：長X寬：100—120mm；2、垂直度測量軸：（7級一根）：直徑￠50，長度：50mm；；3、對稱測量塊：長X寬：50—20mm。






公差協作精確度檢驗測量試驗集合實驗臺,純電動車電源管理示教實驗臺

一.設備簡介

選用新能源車輛 磷酸鐵鋰 動力電池包，單體電池（3.2V20AH，共24串），帶CAN總線的一體機BMS電池管理系統，有被動均衡功能；真實地呈現了磷酸鐵鋰動力電池包核心零部位件之間的連接控制關系、裝配位置和運行功能數值，以及高壓系統安全注意事項，并培養學生對磷酸鐵鋰動力電池包(BMS)故障解析和處置整理能力。適用來理解與檢驗電動汽車的動力電池功能數值實行就地就地就地實時監控、故障診斷、SOC估算、短路保護、絕緣檢驗測量試驗、充放電控制、均衡等功能，并經過CAN總線的方法與帶CAN通訊的車載充電機實行信息交互，保障電動汽車高效、可靠、安全運行的BMS教學實驗實驗。

二.功能特別點

1.真實可運行的新能源動力電池充放電總成，充分展示各主要零部位件含有概括構造和邏輯控制關系。

2.各主要部位件裝配在實驗臺上，電氣連接方法與實車相同，可以便利拆卸，讓學生在拆卸裝配連線過程掌控把握高壓系統零部位件拆卸裝配要點和安全保護。

3.BMS電池管理系統帶被動均衡功能，帶開關控制保護（單體斷線、短路、過壓、欠壓、過流、過溫），與車載充電機CAN通訊，經過BMS控制車載充電機作業，估算SOC(荷電狀態)等。

3.1設定有單體電壓（V）（V）（V）數值收集、總電壓（V）（V）（V）數值收集、電流（A）（A）（A）收集、溫度（℃）（℃）（℃）收集。

3.2設定有完備的故障等級報警功能，含有概括電壓（V）（V）（V）、電流（A）（A）（A）、溫度（℃）（℃）（℃）等故障報警。

3.3設定有SOC估算功能。

3.4設定有充放電控制功能。

3.5設定有被動均衡管理功能。

3.6系統開關無源機械觸點。

4.動力電池包顯露器（7寸觸摸屏）裝配在實操實操操作面板上，可以查看充放電過程各項功能數值，掌控把握動力電池包充放電過程控制邏輯和主要部位件功能數值改變規律。

5.實驗臺配放電模型塊，模仿車輛能量消耗過程，放電電流（A）（A）（A）大小可以選用動力電池包設定有新能源汽車機械維修開關，可以打開上蓋查看；高壓電器連接器均應用國標設備，功能可靠。

6.實驗臺配備裝備裝備裝備12V電源接地機械開關，可隨時斷開12V接地，切斷整個系統電源。

7.動力電池包輸出線路另配機械斷開式緊急開關，適用來緊急情況下很輕松斷開主電源線路。

8.UV平實操實操操作面板噴繪彩色實操實操操作面板完整顯露動力電池包，充電，放電工作原理圖，并裝配用檢驗測量試驗端子，可就地就地就地實時檢驗測量試驗各種狀態下功能數值改變。

9.實驗臺由位移實驗臺(帶原理實操實操操作面板)含有概括，實驗臺水平放置，裝配主要零部位件；實驗臺下部裝配4個腳輪，位移靈活，同時腳輪帶自鎖裝置，可以固定位置。

10.配備裝備裝備裝備故障設定和考核系統，故障點不少于15個。
