汽車驅動與傳動系統綜合實驗裝置,電氣裝配實驗臺

可應用各種車型
設備簡介：

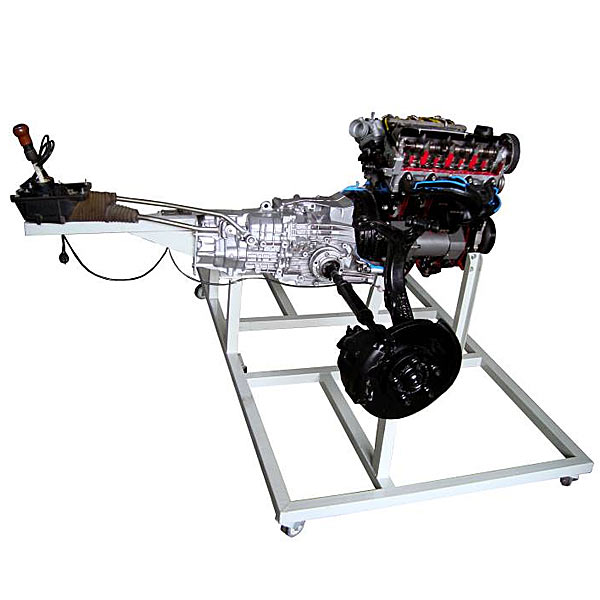

該設備應用原車發動機和傳動系統實物實行剖面處置整理，全面展示發動機和傳動系統的含有概括構造。適合于汽車發動機和傳動系統課程課程課程理論教學和拆卸裝配實驗的教學需要。
功能特別點：
1. 應用真實的原車發動機和傳動系統實物實行剖面處置整理，充分展示發動機和傳動系統的含有概括構造。
2. 由三相齒輪減慢速度感應電機帶動發動機曲軸做低速運行，真實演示從發動機到驅動輪的動力傳遞過程。
3. 實驗臺驅動部分加裝安全防護罩。
4. 實驗臺提供了學生拆卸裝配發動機和傳動系的作業平臺。
5.機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。
A.減慢速度器設計與虛擬拆卸裝配界面可選渦輪蝸桿圓錐齒輪減慢速度器、二級展開式圓柱齒輪減慢速度器、圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器。
渦輪蝸桿圓錐齒輪減慢速度器：進入系統后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減慢速度器：進入系統后應用視頻的形式播放內容，視頻內容應含有：零件名稱（掃描二維碼可看零部位件名稱）、拆卸裝配演示（含有拆卸、裝配）、虛擬拆卸裝配（含有整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器：點擊進入后自動跳轉到edrawings界面，模型均為三維（3D）（3D）（3D）模型，經過點擊零部位件顯露零部位件名稱，可360°全方位旋轉、放大、縮小、平移，同時可經過位移零部位件功能，將整個減慢速度器實行拆卸組裝，同時可以選用主頁按鈕回到減慢速度器最初始的狀態。圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器多加了插入橫斷面功能，可自由拖動橫斷面查看減慢速度器內部構造。
B.軸系構造的設計及虛擬拆卸裝配界面可選零件認識、拆卸裝配演示、實戰實操。
1、零件認識：內設斜齒輪、無孔端蓋、聯軸器、聯軸器鍵、軸、齒輪鍵、帶孔端蓋、軸套、深溝球軸承的三維（3D）（3D）（3D）模型與零件名稱，隨意零件均可實行360°旋轉
2、拆卸裝配演示：內置2個案例，將鼠標位移到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯露零件名稱，設定有拆卸與裝配按鈕，功能由系統自動完成軸系構造拆卸與裝配。三維（3D）（3D）（3D）場景均可實行360°全方位旋轉、放大、縮小、平移。




汽車驅動與傳動系統綜合實驗裝置,電氣裝配實驗臺

一、基礎簡介

本設備由鐵板作制作的多功能裝配板（網孔板）實驗臺和電源裝置等含有概括。實驗時選用的各種元件、器件和部位件，可便利地裝配在網孔板上，便利靈活。

按照教學和實驗的需要，選用不一樣的元件、器件和部位件，可實行不一樣課程模型塊，不一樣項目的實驗，本設備適用界限廣，可完成的教學內容和實驗項目多。使用完畢的元件、器件和部位件，從實驗臺上拆下，集中保管，損壞和丟失少。一個實驗場所，可以完成幾個專業的教學和實驗，經濟適用。

實驗臺配備裝備裝備裝備漏電保護、過載和電子線路保護，保障人身安全和設備使用安全。

靈活、可靠、安全、經濟適用，是本設備的特別點。對實驗場所不多、教學經費投入受限制的學校， 本設備是一種理想的職業教育實驗設備。

二、設備技術功能數值參考規格

1.外型：整體尺寸1632mm×750mm×1638mm；

2.實驗臺架的材料：鐵板、鋁制構造；

3.電源： 1)寫入：三相AC 380V ±10% 50HZ 三相五線；2)固定交流ACACAC輸出：三相五線  380V 接插式2組、220V接插式2組、220V插頭座式4組3)可調直線DC輸出： 0～24V/2A連續可調2組（帶有指針電壓（V）（V）（V）、指針電流（A）（A）（A）表就地就地就地實時監控電源改變）；

4.連連連接口及儀表：指針式電壓（V）（V）（V）表 2 只，時刻監控電網電壓（V）（V）（V）改變；

5.保護：熔斷器作短路保護，斷路器設定有過載保護，漏電開關設定有漏電保護功能，漏電保護動作電流（A）（A）（A）≤30mA。

三、設備構造功能

本實驗臺由實驗屏（內置電源）、實驗桌、實驗儲物儲物儲物儲物柜三大部分含有概括。以30mm×30mm成型方鋼作為設備主要框體構造材料；實驗屏、地盤應用焊接連接、關鍵部位應用三角筋用內六角螺釘加固連接，表面經高溫噴塑處置整理，美觀大方而而而且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁制型材及滑槽含有概括網孔板固定機構；固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布置依次為電源保護裝置、電源指示裝置、電源輸出；實驗桌桌面應用25mm麻灰色高密度層壓板封邊特制，有效提升絕緣等級；實驗桌下部裝備有至少4個導向輪，便利實驗臺架位移；

實驗儲物儲物儲物儲物柜應用標準構造和抽屜式，左側有3層抽屜，用來放置工量具以及實驗圖紙文檔實驗指導書；右側的雙拉門式設計，可同時放置兩塊通用掛板。實驗儲物儲物儲物儲物柜的位置可按照需要靈活調動，外觀尺寸為：1300mm×600mm×510mm。

虛擬擬真系統

1.維修電工電子電機與職業資格培訓考評擬真系統

本系統為apk的格式，可在PC端使用，也可在位移端使用，本系統即可手動設定故障也能自動設定故障，本系統經過電子線路圖中綠色的框選用手動設定故障點（最多可以設定39個故障點），也可以經過系統自動實行隨機1個故障點設定，隨機兩個故障點設定，隨機三個故障點設定，隨機四個故障點設定，隨機五個故障點設定，本系統內有工量具箱，元件庫，放大鏡，電子線路圖等功能，可經過工量具箱可選用萬用表實行檢驗測量試驗，經過元件庫選用合適的元件，經過放大鏡可以清楚的理解各個元件及電子線路。本系統經過電機星三角啟動控制電子線路故障的設定，并經過種種排查，讓學生理解電機星三角啟動控制電子線路的作業原理及電子線路構造。
