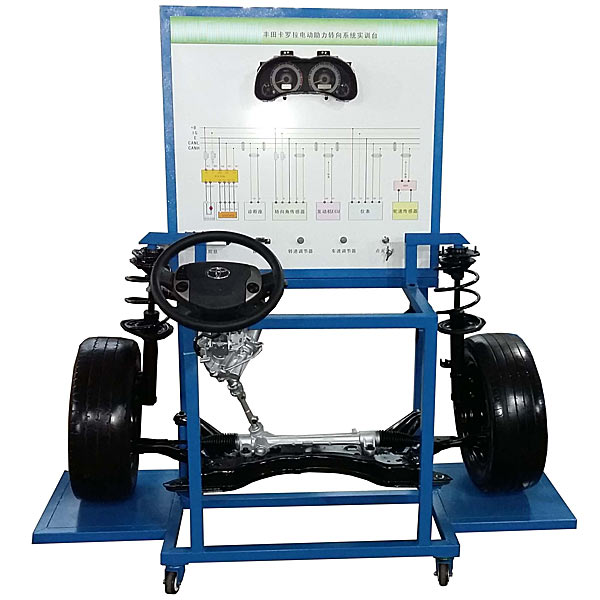

電控電動助力轉向實驗臺,立式初級維修電工實驗裝置

一、設備簡介
該設備應用  汽車前橋總成為基礎，全面展示了電控助力轉向系統、前橋懸架系統的含有概括構造和作業過程。
適用來學校對電控助力轉向系統的課程課程課程理論和維修實驗的教學需要。

二、功能特別點
1.真實可運行的汽車電控助力轉向系統，充分展示電控助力轉向系統的含有概括構造。
2.調動發動機轉動速度與車速輸出模仿旋鈕，模仿轉動速度與車速的改變，左右轉動方向盤，完整演示電控助力轉向的作業過程。
3.實驗臺實操實操操作面板應用4mm厚耐腐蝕、耐創擊、耐污染、防火燒燒燒、防潮的高級鋁塑板，表面經特殊工序技藝噴涂底漆處置整理；實操實操操作面板打印有永不褪色的彩色電子線路圖；學生可直觀對照電子線路圖和實物，認識和解析汽車電控助力轉向系統的作業原理。
4.實驗臺實操實操操作面板上裝配備裝備裝備有檢驗測量試驗端子、可直接在實操實操操作面板上檢驗測量試驗電控助力轉向系統電子線路元件的電信號，如電阻、電壓（V）（V）（V）、電流（A）（A）（A）、頻率信號等。
5.實驗臺裝配備裝備裝備有診斷座，可連接專用或通用型汽車解碼器，對電控助力轉向系統實行讀取故障碼、清除故障碼等自診斷功能。
6.實驗臺底座應用鋼構造焊接，表面應用噴涂工序技藝處置整理，帶自鎖腳輪裝置，位移靈活，安全可靠、堅固耐用。
7.機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。





電控電動助力轉向?qū)嶒?yàn)臺,立式初級維修電工實驗裝置

一、基礎簡介
ZRWXG-01A  高功能初級維修電工及技能培訓考核裝置本裝置是按照勞動和社會保障部頒發的維修電工初、中級考核培訓技能內容所要求的電氣控制線路和實用電子線路而研發的實驗裝置，經過本實驗裝置的實驗實操，能快速掌控把握該課程的實用技術與實操技能。設定有針對性、實用性、科學性和先進性，該裝置不僅可供學生實驗實操，也是各勞動職業技能鑒定部門、大中專院校、職校、技校初級、中級維修電工技能考核的理想設備。
二、ZRWXG-01A  高功能初級維修電工及技能培訓考核裝置設備含有概括及特別點：
(一) DW01電源、儀表器具控制屏
控制屏為鋼制雙層亞光密紋噴塑構造，金屬鋁實操實操操作面板。為實驗提供交流ACACAC電源、高壓直線DC電源、低壓直線DC電源及各種測量試驗儀表等。具體功能如下：
1、主控功能板
(1) 三相四線電源寫入，經漏電保護器后，經過總開關,由接觸器經過起、停按鈕實行實操；
(2) 設定有450V指針式交流ACACAC電壓（V）（V）（V）表三只，指示電源寫入的三相電壓（V）（V）（V）；
(3) 定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，設定有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或?qū)嵅馘e誤所造成的漏電警報、儀表超測量界限警報總次數, 為學生實驗技能的考核提供一個統一的標準。
2、交、直線DC電源
(1) 勵磁電源：直線DC220V/0.5A，設定有短路保護。
(2) 電樞電源：直線DC0～220V/2A連續可調電源一路，設定有短路保護。
(3) 直線DC穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，設定有短路軟截止自動恢復保護功能。
(4) 交流ACACAC電源：①、設定有變壓器一組，變壓器原邊按照不一樣的接線可加220V，也可以加380V交流ACACAC電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流ACACAC電壓（V）（V）（V）；②、設定有一相調壓器一組，可得到交流ACACAC0～250V可調電壓（V）（V）（V）；③、控制屏設定有一相三極220V電源插頭座及三相四極380V電源插頭座。
3、交、直線DC儀表
(1) 交流ACACAC電壓（V）（V）（V）表：0～500V帶鏡面交流ACACAC電壓（V）（V）（V）表一只，精確度1.0級。
(2) 交流ACACAC電壓（V）（V）（V）表：0～5A帶鏡面交流ACACAC電流（A）（A）（A）表一只，精確度1.0級。
(3) 功率（W）（W）（W）、功率（W）（W）（W）因數表：由微電腦、高精確度A/D變換芯片和全數字顯露電子線路含有概括。經過鍵控、數字顯露窗口完成人機對話功能控制模式。為了提升測量界限和測量試驗精確度，在硬、系統上均分八檔區域，自動判別、自動換檔。功率（W）（W）（W）測量精確度1.0級，電壓（V）（V）（V）、電流（A）（A）（A）測量界限分別為450V、5A，測量功率（W）（W）（W）因數時還能自動判別負載性質（感性顯露“L”，容性顯露“C”，純電阻不顯露），可儲物15組數值，供隨時查閱。
(4) 直線DC電壓（V）（V）（V）表：直線DC數字電壓（V）（V）（V）表1只，測量界限0～300V，三位半數字顯露，寫入阻抗為10MΩ，精確度0.5級。
(5) 直線DC電流（A）（A）（A）表：直線DC數字電流（A）（A）（A）表1只，測量界限為0～5A，三位半數字顯露，精確度0.5級。

常見問題：

1、如果我要購買電控電動助力轉向?qū)嵱?xùn)臺_立式初級維修電工實訓裝置，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的電控電動助力轉向?qū)嵱?xùn)臺_立式初級維修電工實訓裝置是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開電控電動助力轉向?qū)嵱?xùn)臺_立式初級維修電工實訓裝置的發票，您需要提供開票資料。

3、你們的電控電動助力轉向?qū)嵱?xùn)臺_立式初級維修電工實訓裝置都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
