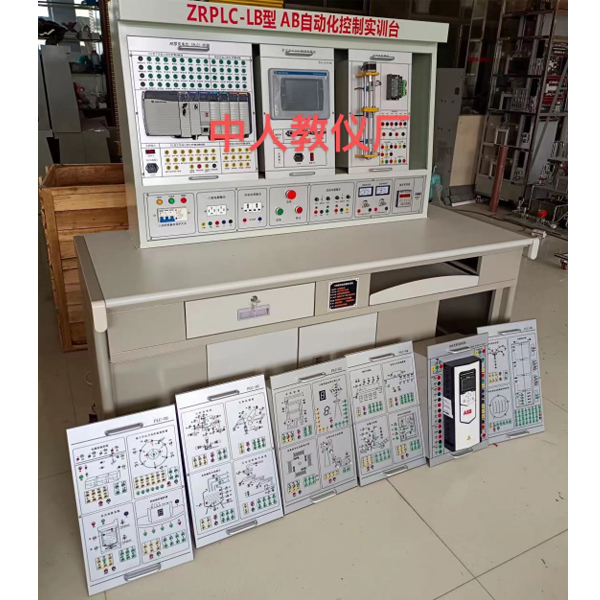

實驗裝置的基礎配備裝備裝備及功能

1) 配備裝備裝備AB5000系列PLC主機，數字量I/O（32路數字量寫入、16路數字量輸出）、模仿量I/O (4路模仿量寫入、4路模仿量輸出）、C網通信連連連接口、以太網通訊連連連接口、C網通信編程電纜。

2) 實驗控制屏（鋼制雙層亞光密紋噴塑構造）：掛放實驗模型塊，內置滑槽，模型塊在實驗屏上可隨意移位；

3) 實驗桌：鋼木構造，桌面為防火燒燒燒耐磨損損損材料制作，設定有放置工量具抽屜、鍵盤托、顯露器擱板；

4) 網孔板：構造巧妙，實驗時電氣元件固定在網孔板上，省時省力，靈活快捷；

5) 控制儲物儲物儲物柜

a. 交流ACACAC電源控制單元。三相四線380V交流ACACAC電源經空氣開關后給裝置供電，電網電壓（V）（V）（V）表監控電網電壓（V）（V）（V），設定有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時設定有漏電警報指示及警報復位；提供三相四線380V、一相220V電源各一組，由啟停開關控制輸出，并設定有保險絲保護；

b. 定時器兼報警記錄儀。定時器兼報警記錄儀，平時作時鐘使用，設定有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或實操錯誤所造成的漏電警報次數；

c. 直線DC電源、直線DC電壓（V）（V）（V）/電流（A）（A）（A）表、邏輯輸出及指示等。直線DC電壓（V）（V）（V）：0～10V可調輸出；直線DC電流（A）（A）（A）：4～20mA；直線DC數字電壓（V）（V）（V）表/電流（A）（A）（A）表；電壓（V）（V）（V）表測量界限0～200V、寫入阻抗為10MΩ、精確度0.5級；電流（A）（A）（A）表測量界限0～200 mA、精確度0.5級；同時設定有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直線DC24V繼電器、信號變換座若干；

6) 實驗模型塊集合套件

a. 搶答器/音樂噴泉。經過對搶答系統中各組人員搶答時序的監視和控制，掌控把握條件判別控制指令的編寫方法；經過對音樂噴泉控制系統中“水流”及音樂的循環控制，掌控把握循環指令的編寫方法；

b. 裝配流水線/十字路口交通燈。經過對“生產流水線”順序加工過程及十字路口交通燈路況信號控制，掌控把握順序控制指令的編寫方法；

c. 水塔水位/天塔之光。經過對“水塔水位”和“儲水池水位”改變過程的判別，理解簡便邏輯控制指令的編寫方法。經過對天塔之光閃亮過程的移位控制，掌控把握移位寄存器指令的編寫方法；

d. 自動送料裝車/四節傳送帶。經過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌控把握較復雜邏輯控制指令的編寫方法；

e. 多種液體混合裝置。經過對“液體混合裝置”中不一樣液體比例及液體混合時攪拌時間的控制，掌控把握條件判別指令及各種不一樣類型的定時器指令的編寫方法；

f. 自動售貨機。經過對用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制，掌控把握各種計數器指令及比較輸出指令的編寫方法；

g. 自控軋鋼機/郵件分揀機。經過對自控軋鋼機和郵件分揀機材料（“鋼錠“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌控把握數值運算指令及中斷指令的編寫方法；
