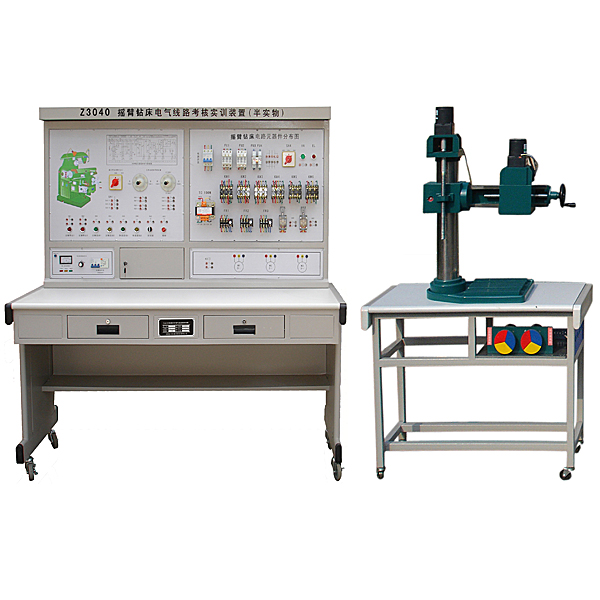

搖臂鉆床電氣技能實驗裝置（半實物）多加了Z3040B搖臂鉆床擬真半實物模型，經過連連連接口把機床電氣部分和機床的實物模型連接起來，將機床的各動作過程全部展現出來，更加真實，直觀。

2、構造要求

1．Z3040B型搖臂鉆床半實物擬真模型是參照實際Z3040B型搖臂鉆床的功能，并按一定尺寸比例縮小的設計；

2．本套裝置電氣部分的實操，能完成Z3040B型 搖臂鉆床各種動作，它含有概括：主軸正反轉、搖臂升降等動作；

3．機床電氣的全部接點，在裝置的實操實操操作面板上全部設定了相應的測量試驗點，便利學生檢驗測量試驗判別，同時在實操實操操作面板下方還設定了故障排除開關；

4．半實物模型上所用電機的電壓（V）（V）（V）等級與實際使用的機床是完全相同；

5．經過故障設定，可以使學生能真實的理解到故障點與實際機床的聯系，使學生掌控把握實際的電氣線路維修保養的動手能力；

6.全部故障點設定均在控制實操實操操作面板后面，正面為實操面和電器元件。

3、實驗項目要求

1．熟悉常用低壓電器的機構、原理；

2．電子線路線路解析；

3．經過查看機床模型的動作，理解機床的實際動作；

4．經過測量找出線路中的故障點，對鏜床的故障排除；

5．設定故障點，作為維修電工的技能考核裝置。

故障設定：

1．照明不亮；

2．電源指示不亮；

3．主軸電機M1點動；

4．主軸電機M1不轉；

5．時間繼電器線圈斷開；

6．立柱的夾緊失效；

7．限位開關故障；

8．搖臂升降電機M2不轉；

搖臂鉆床電氣實驗臺,汽車車門控制系統示教實驗臺

一、設備簡介
該設備應用 汽車駕駛側前后車門實物為基礎，充分展示汽車車門控制系統的含有概括構造和作業過程。
適用來中高等職業技術院校、普通教育類學院和培訓機構對汽車車門控制系統課程課程課程理論和維修實驗的教學需要。

二、功能特別點
1.真實可運行的汽車車門控制系統，充分展示汽車后視鏡系統、中控門鎖系統、電動窗系統和防盜系統的含有概括構造。
2.操縱后視鏡開關、中控門鎖開關和電動窗開關，可真實演示汽車后視鏡系統、中控門鎖系統、電動窗系統和防盜系統的作業過程。
3.實驗臺實操實操操作面板應用4mm厚耐腐蝕、耐創擊、耐污染、防火燒燒燒、防潮的高級鋁塑板，表面經特殊工序技藝噴涂底漆處置整理；UV平實操實操操作面板噴繪實操實操操作面板打印有永不褪色的彩色電子線路圖；學生可直觀對照電子線路圖和實物，認識和解析汽車后視鏡系統、中控門鎖系統、電動窗系統和防盜系統的作業原理。
4.實驗臺實操實操操作面板上裝配備裝備裝備有檢驗測量試驗端子，可直接在實操實操操作面板上檢驗測量試驗汽車后視鏡系統、中控門鎖系統、電動窗系統和防盜系統各電子線路元件的電信號，如電阻、電壓（V）（V）（V）、電流（A）（A）（A）、頻率信號等。
5.實驗臺提供了學習掌控把握掌控把握掌控把握車門系統拆卸裝配的作業平臺。
實驗臺實操實操操作面板部分應用1.5mm冷板沖壓成形構造，外觀美觀；底架部分應用鋼構造焊接，表面應用噴涂工序技藝處置整理，帶自鎖腳輪裝置，位移靈活，安全可靠、堅固耐用。
6.實驗臺作業應用普通220V交流ACACAC電源，經內部電子線路變壓整流變換成12V直線DC電源，無需蓄電池，減少充電的麻煩，12V直線DC電源有防短路功能。
