基礎簡介

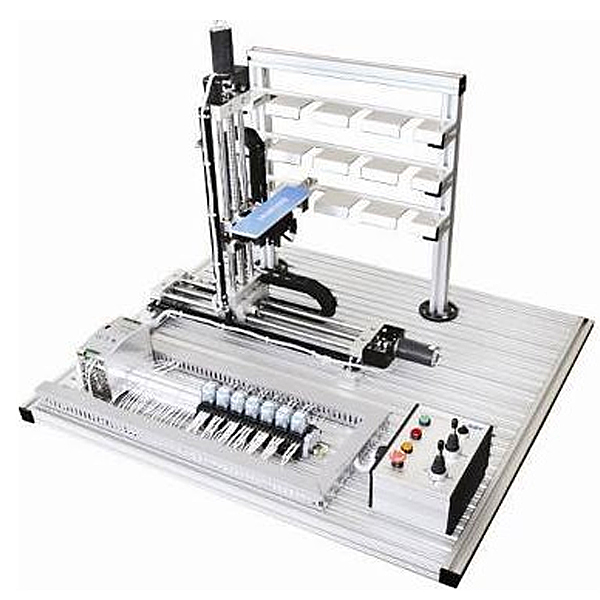

plc控制立庫實物模型為實際自動倉儲系統的微縮，使用可編程控制器控制，設定有12個貨位，在X、Y、Z軸三個方向上準確地驅動感應電機實行自動儲物或取出儲物的成品，完善的執行機構可完成現代物流系統中自動存儲系統全部動作過程。

技術功能數值

電源：一相AC220V、50Hz
功率（W）（W）（W）：<200W
尺寸：不小于600*400*500mm

設備特別點：

1、手動/自動控制模式，針對硬件檢驗測量試驗及程序校驗。
2、開放的執行機構，可按照不一樣的控制方案編程，含有概括不一樣的執行系統，適應不一樣層次的人員實行PLC學習掌控把握掌控把握掌控把握和編程。也可作為課題設計或研究使用。
3、設備為開放式，整體機械構造清晰可見。

設備構造：

立體停車庫實驗模型臺架為金屬構造，實驗考核裝置模型塊的I/O 端子、各常用模型塊與的連接端子，均與安全插頭座連接，使用帶安全插頭的實驗連接線實行電子線路連接；各指令開關、光電開關、和指示元件的電子線路，則經過端子排實行連接。插拔線連接電子線路與端子連接電子線路相集合，既保證學生基礎技能的實驗、形成和鞏固，又保證電子線路連接的快速、安全和可靠。

CPU單元（選配）：

一、功能

（1）寫入規格限定電壓（V）（V）（V）120～230V AC

（2）頻率50～60Hz

（3）寫入電流（A）（A）（A）50～100mA。

（4）作業存儲器100kbyte

（5）裝截存儲器4 Mbyte?？赏卣?。

（6）CPU設定有14個數字量源型寫入（寫入電壓（V）（V）（V）24V）,10個繼電器輸出，2個模仿量寫入（0～+10 V），2個模仿量輸出（0至20 mA）?？赏卣埂?/span>

（7）設定有2個PROFINET連連連接口，2個RJ45連連連接口，PROFINET IO控制器**傳輸速率為100 Mbit/s，**可連接16臺IO設備，支持PROFINET IO支持的協議、TCP/IP協議、MODBUS協議。

（8）含有概括頻率測量、控制定位、PID 調動器。

立庫PLC控制實驗裝置,MBBR工序技藝實驗裝置

一、適用界限及原理：
MBBR是在20世紀90年代中期得到研發和應用的，其兼具傳統流化床和生物接觸氧化法兩者的優點，是一種新型高效的污水處置整理方法。迄今為止，國外已應用MBBR實行生活污
水處置整理、工業廢水的小試、中試及生產性實驗研究，均取得了良好的效果。
--美國的Captor工序技藝和德國的Linpor工序技藝是目前兩種比較成熟的多孔懸浮載體系統。在完全混合反應器中加入聚氨酯泡沫塊供微生物附著生長，
用來處置整理城市生活污水處置整理，研究了其對BOD的去除和硝化作用。
成果表明，硝化細菌優先附著生長在載體上，硝化活性達0.33mgN/h•塊載體(載體體積為8cm3/塊)，在4h內，BOD可完全去除，并繼而發生硝化作用，硝化作用可在10h內完成。在過去的l0年中，位移床生物膜技術在挪威得到了發展，現已有100多個基于此技術的污水處置整理廠在l7個國家中投入使用或在建造之中，它們主要用來去除市政污水或工業廢水中的有機物及氨氮。
二、主要技術功能數值參考規格及功能數值：
1、環境溫度（℃）（℃）（℃）：0.5～40℃
2、處置整理水量：20 L/h
3、裝置外觀總尺寸：1600 mm×400 mm×1400mm、
4、作業電源：AC220V±10%、50Hz，一相三線制，功率（W）（W）（W）500W，安全保護：設定有接地保護、漏電保護、過流保護、
三、主要配備裝備裝備
1、原水箱1只：白色PP板材料、厚度10mm，400×400×400mm、底層基板上裝配備裝備裝備有放空閥，便利將水排凈；
2、清水箱1只：白色PP板材料、厚度10mm，300×400×400mm，底層基板上裝配備裝備裝備有放空閥，便利將水排凈；
3、配原水箱攪拌電機1臺、304不銹鋼攪拌槳1套；（功率（W）（W）（W）15W、轉動速度120rpm）、（含調動速度器1只）
4、水解酸化池1套，透明有機玻璃材料、壁厚10mm，350×300×550mm、含半軟性填料
5、MBBR反應池2套、透明有機玻璃材料、壁厚10mm，300×300×500mm、帶微孔曝氣管2套、
6、沉淀池1套、透明有機玻璃材料、壁厚8mm，Ø250×350mm、
7、防腐蝕提升磁力水泵1臺、流量：16～19（L/min)、揚程：2.7～3.4（m）功率（W）（W）（W）20W；
8、氣泵1臺、功率（W）（W）（W）：40 W、**氣量：16L/min，
9、流量測量與調動：進水轉子流量計1只：測量界限6~60L/h；
10、流量測量與調動：氣體流量計1只、測量界限250~2500L/h；
