快濾池原理實驗裝置,電動車永磁同步電機與控制器實驗裝置

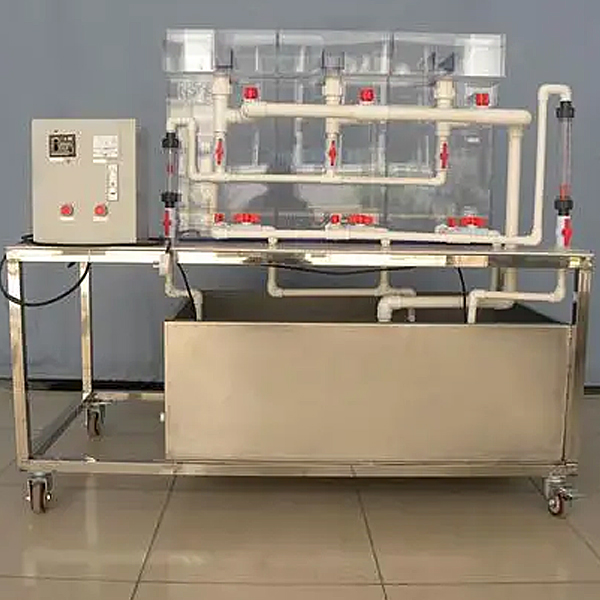

一、普通快濾池的構造：
快濾池內有排水槽、濾料層、墊料層和配水系統；池外有集中管廊，配備裝備裝備有進水管、出水管、沖洗水管、沖洗水排出管等管道及備品備件。
過濾時，加入凝聚劑的渾水自進水管經集水渠、排水槽進入濾池，自上而下穿過濾料層、墊料層，由配水系統收集，并經出水管排出。此時開F1、F2，關F3、F4、F5。經過一段時間過濾，濾料層截留的懸浮物數量多加，濾層孔隙率減小，使孔隙水流速增大，其成果一方面造成過濾阻力增大，另一方面水流對孔隙中截留的雜質沖刷力增大，使出水水質變差。當水頭損失超過允許值，或者出水的懸浮物濃度超過規定值，過濾即應終止，實行濾池反沖洗。反沖洗時，開F3、F4，關F1、F2。反沖洗水由沖洗水管經配水系統進入濾池，由下而上穿過墊料層、濾料層，**由排水槽經集水渠排出。反沖洗完畢，又進入下一過濾周期。
二、主要技術功能數值參考規格及功能數值：
1、環境溫度（℃）（℃）（℃）：5℃～40℃
2、處置整理水量：0.5～1m3/h、
3、濾池分為3格、
4、裝置外觀尺寸：1200mm×600mm×1200 mm
5、作業電源：AC220V±10%、50Hz，一相三線制，功率（W）（W）（W）370W，安全保護：設定有接地保護、漏電保護、過流保護；
三、主要配備裝備裝備：
1、快濾池池體：透明有機玻璃材料、厚度10mm，含有大阻力配水系統、承托層、濾料層和排水槽、進出水管道和閥門，反沖洗進出水管道和閥門等；
2、原水箱和清水箱1只：白色PP板、厚度10mm，底層基板上裝配備裝備裝備有放空閥，便利將水排凈；
3、原水箱配電機攪拌1臺、304不銹鋼攪拌槳1套；（功率（W）（W）（W）25W、轉動速度90rpm）、
4、水泵：規格限定流量1m3/h，功率（W）（W）（W）370W，揚程15m；
5、流量測量與調動：轉子流量計，污水流量1個，LZS-15（100～1000L/h）；
6、進水管：DN20mm；反沖洗管：DN32mm；




快濾池原理實驗裝置,電動車永磁同步電機與控制器實驗裝置

一.設備簡介
選用純電動車驅動電機及控制系統(60V2.2KW永磁同步電機)、鋰電池及管理系統（BMS）真實器件制作，展示新能源車驅動電機及控制、鋰電池及管理系統（BMS）的構造與作業原理，適合于各類院校對驅動電機及控制系統、鋰電池及管理系統（BMS）課程課程課程理論和維修實驗的拆卸裝配與維護、構造與原理認識、系統實操、功能動態演示、故障檢驗測量試驗與診斷教學需要。
二.設備功能
1.裝配純電動車驅動電機及控制系統、鋰電池及管理系統（BMS）真實器件、含有充電機與充電插頭座、驅動電機、點火開關、電機控制器、檔位開關、儀表、DC-DC模型塊、加快速度踏板、電池管理7寸觸摸彩屏、電源開關、繼電器、電池等模型塊等，真實可實操運行的純電動車驅動電機及控制系統與鋰電池及管理系統（BMS），展示系統的構造與原理、動態演示系統作業過程。
2.完成純電動車驅動電機及控制系統與鋰電池及管理系統（BMS）構造及原理的認識，可實操體驗純電動車驅動電機及控制系統與鋰電池及管理系統（BMS）的作業過程，可完成純電動車驅動電機及控制系統與鋰電池及管理系統（BMS）功能檢驗測量試驗。
3.鋰電池及管理系統（BMS）：動力電池功能數值實行就地就地就地實時監控、故障診斷、SOC估算、短路保護、絕緣檢驗測量試驗、充放電控制、均衡等功能，并經過CAN總線的方法與帶CAN通訊的車載充電機實行信息交互。
4.BMS電池管理系統帶被動均衡功能，帶開關控制保護（單體斷線、短路、過壓、欠壓、過流、過溫），與車載充電機CAN通訊，經過BMS控制車載充電機作業，估算SOC(荷電狀態)等。
4.1設定有單體電壓（V）（V）（V）數值收集、總電壓（V）（V）（V）數值收集、電流（A）（A）（A）收集、溫度（℃）（℃）（℃）收集。
4.2設定有完備的故障等級報警功能，含有概括電壓（V）（V）（V）、電流（A）（A）（A）、溫度（℃）（℃）（℃）等故障報警。
