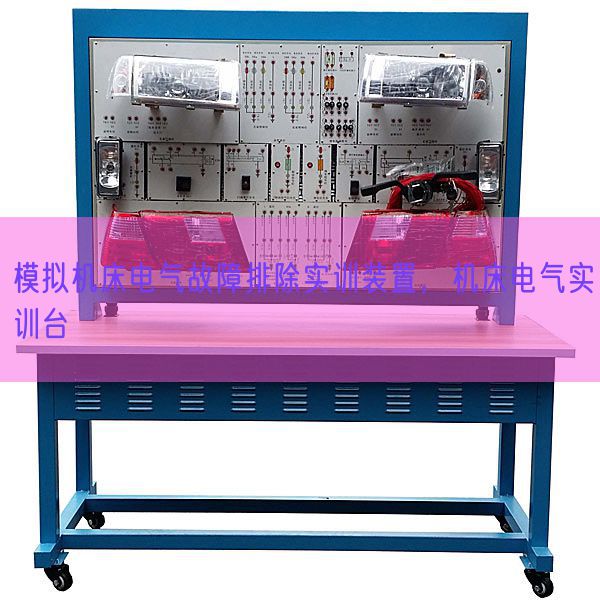

模擬機床電氣故障排除實訓裝置，機床電氣實訓臺
時間：2025-03-03 23:43:54 點擊次數：
中人教儀廠
模仿機床電氣故障排除實驗裝置
一、基礎簡介
模仿機床電氣故障排除實驗裝置是我公司為各職業技術院校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制的教學、考核而研制的實驗設備。全用來課堂演示、機床電氣控制原理性實操及實驗實習考核。裝置經過便利地更換箱式掛式模塊件可分別考核四種機床電子回路，運用率高、減少資金投入，每個箱式掛式模塊件設定有的智能故障設定功能，實操便利。由于設備均應用工業上通用的電器，因而可作為電工類職業培訓的考核設備。經過本設定的培訓能提升學生動手能力和故障排除技能，并克服以往在實際設備上實行教學費用高而且難以達到教學目的的弱點。
二、適用界限
經過更換箱式掛式模塊件能完成以下四種機床電子回路的實驗考核：
1、T68臥式鏜床電子回路技能實驗考核
2、CA6140普通車床電子回路技能實驗考核
3、Z3050搖臂鉆床電子回路技能實驗考核
4、X62W型萬能銑床電氣技能實驗考核
每個電子回路均設定有17-25個故障點，經過箱式掛式模塊件上的故障設定盒隨機設計故障點。
三、特別點
1、一臺裝置能完成四種機床電子回路的實驗考核，經濟效益顯著。
2、設定有電壓（V）型和電流（A）型保護器，能保證實操者人身安全，還設定有實驗管理器，可設定實驗時間，定時報警而且切斷電源。為學生的考核提供一個統一的標準。
3、設定有單片機和全程監控三相輸出作業電源相間、線間過載或短路，一旦發生即切斷電源而且警報，故障排除按下復位按鈕后才能重新啟動電源，保證設備安全。
四、技術功能
1、寫入電源：三相四線～380V±10% 50Hz
2、溫度（℃）：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量（KV）：＜1.5KVA
4、外觀尺寸：1500mm×750mm×1400mm
五、裝置的包括及功能
裝置主要有實驗屏、實驗機床電子回路箱式掛式模塊件、實驗桌等構成。
（一）實驗屏
實驗屏為鋼制雙層亞光密紋噴塑構造，鋁制操作面板
1、主控功能板
（1）三相五線電源寫入，經過漏電保護器接通總開關,由接觸器經過啟動、停止按鈕實行實操。
（2）設定有450V指針式交流ACAC電壓（V）表三只，指示電源寫入的三相電源電壓（V），并有三只指示燈指示實驗臺與外部電源的通斷。
（3）三相四線電源輸出，設定有單片機全程監控相間、線間過載或短路自動切斷總電源，而且設定有報警與復位功能。
（4）無線智能考核系統
應用最新 MCU 技術 RAM 處置整理芯片的數字化包括電子回路板與配套無線故障設定控制系統，系統平穩、不易感染病毒。
控制模型塊(PC 控制終端或手持位移控制終端)和驅動模型塊(智能故障設定驅動盒)分離，避免復雜連線干擾控制器，系統更加可靠。
驅動模型塊內置智能故障設定控制系統，配備有專用新型無線數值傳輸模型塊(可插拔型)和RS232 串行通訊連接口，可無線組網通訊和 RS232 有線通訊。
手持位移控制終端應用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控實操界面，人機對話友好。手持位移控制終端可控制隨意一臺帶驅動模型塊的實驗設備。
手持位移控制終端不聯網時可作單機實操，當帶驅動模型塊的實驗設備無線組網時，手持 位移控制終端可無線進網作為聯網終端，可作學生機登錄實驗與考核的實操終端，也可作教師機登錄出題設故的實操終端。
可經過 PC機或平操作面板電腦 控制終端實行實驗考核，也可經過手持位移控制終端實行實驗考核，教師與學生界面分開，教師經過密碼進入教師界面出題，學生在普通界面答題。(注：教師與學生設故與排故界面原理圖與設備操作面板原理圖完全一致)
可自由設定隨意一處有關的各種常見故障，故障類型含有概括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模型塊可以設定 8 路大電流（A） 5A 的 開路故障、16 路小電流（A） 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設定?？砂凑招枨笸卣乖O(shè)定 64 路大電流（A） 5A 的開路故障、128 路小電流（A） 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設定?？砂凑沼脩羰褂靡笳{(diào)節故障設定點的數量和故障設定類型。
全部配備裝備驅動模型塊的實驗設備，均可經過內置的專用新型無線數值傳輸模型塊無線組網， 完成遠程集中管理。
用戶可選用經過無線或 RS-232 串行口通訊與其它實驗設備配套的無線故障設定控制系統構成一個互聯網，經過主控計算機數值數值控制每一臺實驗設備的故障設定、故障排除、功能數值設定、 遠程起動、信息反饋、考核評定分?jǐn)?shù)等功能。
（5）設定有380V安全插孔（五孔）和220V插頭座，為外部?jī)x表器具提供作業電源。
2、輔助器件裝配屏
右邊裝配屏裝備有實驗考核用的演示及檢驗電機，電機全部的接線口全部已引到操作面板上，經過專用安全實驗連接線與實驗考核電子回路箱式掛式模塊件連接。
六 、配套教學資源（全室共1套）
機床電氣線路擬真教學系統（設定有系統著作權）
一、系統要求：
系統以實際工程項目為主線，以施工任務為引領，突出技能實訓；強調職場場景，全部實訓在三維（3D）場景下實行；重視教學設計，不一樣的知識單元含有諸如器件材料、接線、擬真實操等技能實訓教學模型塊。系統應用三維（3D）可視化控制與數值庫技術而制作，設定有很強的技術性、職業性、情景性、過程性與互動性。系統設定有實操提醒，可供學習掌控把握者自行擬真實訓。
本系統畫面美觀、導航清楚、實操簡便、實驗單元設定合理、擬真效果突出，設定有很強的情境性、過程性、交互性和智能性，是集助教、助學的一款不可多得的擬真系統。
二、技術功能數值：
含有五大實驗項目：CA6140車床、Z37鉆床、M7130磨床、X62W銑床。
（一）CA6140車床
1、實驗內容：車床認識、電子回路原理、車床壁龕主電線路連接、車床壁龕控制電子回路連接、車床壁龕外部接線、教學資源。
2、車床認識含有概括兩部分：車床認識和車床作業
車床認識：展示車床主要構成部分。含有概括主軸箱、掛輪架、進給箱、刀架、轉盤、縱板箱、縱溜板、橫溜板、尾架、絲杠、光杠、實操手柄。
車床作業：經過點擊擬真車床按鈕來實操車床運行，理解CA6140車床運作原理流程。
3、電子回路原理：電子回路圖含有概括電源保護、電源開關、主軸電機、短路保護、冷卻泵電機、刀架快速位移電機、控制電源變壓及保護、斷電保護、主軸電機控制、刀架快速位移、冷卻泵控制、信號燈、照明燈。經過點擊動態電子回路圖理解電子回路運行過程中的原理。電子回路圖通電運行的部分實行高亮顯露。
4、車床壁龕主電線路連接
實驗內容：接線盒內擬真各種接線器件，可以自由接線。點擊實操提醒后，應連線的器件接線點高亮閃爍顯露。同時配備裝備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
5、車床壁龕控制電子回路連接
實驗內容：接線盒內擬真各種接線器件，可以自由接線。點擊實操提醒后，應連線的器件接線點高亮閃爍顯露。同時配備裝備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
6、車床壁龕外部接線
實驗內容：接線盒內擬真各種接線器件，可以自由接線。點擊實操提醒后，應連線的器件接線點高亮閃爍顯露。同時配備裝備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
教學資源：CA6140型車床電氣控制線路的裝配與調節測試的文字教學資源。
（二）Z37鉆床
1、實驗內容：鉆床認識、電子回路原理、鉆床壁龕主電線路連接、鉆床壁龕控制電子回路連接、鉆床壁龕外部接線、教學資源。
2、鉆床認識含有概括兩部分：鉆床認識和鉆床作業
鉆床認識：展示鉆床主要構成部分。含有概括立內柱、外立柱、底座、搖臂升降絲杠、搖臂、主軸、主軸箱、作業臺。
鉆床作業：經過點擊擬真車鉆按鈕來實操鉆床運行，理解Z37鉆床運作原理流程。
3、電子回路原理：電子回路圖含有概括電源開關、冷卻泵電機、主軸電機、搖臂升降電機、立柱松緊電機、抵押照明、零壓保護、主軸電機控制、搖臂升降控制、立柱松緊控制。經過點擊動態電子回路圖理解電子回路運行過程中的原理。電子回路圖通電運行的部分實行高亮顯露。
4、鉆床壁龕主電線路連接
實驗內容：接線盒內擬真各種接線器件，可以自由接線。點擊實操提醒后，應連線的器件接線點高亮閃爍顯露。同時配備裝備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
5、鉆床壁龕控制電子回路連接
實驗內容：接線盒內擬真各種接線器件，可以自由接線。點擊實操提醒后，應連線的器件接線點高亮閃爍顯露。同時配備裝備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
6、鉆床壁龕外部接線
實驗內容：接線盒內擬真各種接線器件，可以自由接線。同時配備裝備原理圖，參照原理圖實行連線。
教學資源：Z37型車床電氣控制線路的裝配與調節測試的文字教學資源。
（三）M7130磨床
1、實驗內容：磨床認識、電子回路原理、磨床壁龕主電線路連接、磨床壁龕控制電子回路連接、磨床壁龕外部接線、教學資源。
2、磨床認識含有概括兩部分：磨床認識和磨床作業
磨床認識：展示磨床主要構成部分。含有概括立柱、照明燈及開關、作業臺、滑座、砂輪架、電磁吸盤。
磨床作業：經過點擊擬真磨床按鈕來實操鉆床運行，理解M7310磨床運作原理流程。
3、電子回路原理：電子回路圖含有概括電源開關及保護、砂輪電機、冷卻泵電機、液壓泵電機、控制電子回路保護、砂輪控制、液壓泵控制、整流變壓器、整流器、電磁吸盤、照明。經過點擊動態電子回路圖理解電子回路運行過程中的原理。電子回路圖通電運行的部分實行高亮顯露。
4、磨床壁龕主電線路連接
實驗內容：接線盒內擬真各種接線器件，可以自由接線。點擊實操提醒后，應連線的器件接線點高亮閃爍顯露。同時配備裝備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
5、磨床壁龕控制電子回路連接
實驗內容：接線盒內擬真各種接線器件，可以自由接線。點擊實操提醒后，應連線的器件接線點高亮閃爍顯露。同時配備裝備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
6、磨床壁龕外部接線
實驗內容：接線盒內擬真各種接線器件，可以自由接線。同時配備裝備原理圖，參照原理圖實行連線。接線完成圖呈現器件連接完成后效果圖。
教學資源：M7130型磨床電氣控制線路的裝配與調節測試的文字教學資源。
（四）X62W銑床
1、實驗內容：銑床認識、電子回路原理、銑床壁龕主電線路連接、銑床壁龕控制電子回路連接、銑床壁龕外部接線、教學資源。
2、銑床認識含有概括兩部分：銑床認識和銑床作業
銑床認識：展示銑床主要構成部分，含有概括懸梁、床身、軸速旋鈕、刀桿、刀桿掛腳、主軸、作業臺、回轉盤、橫溜板、升降臺、底座。
銑床作業：經過點擊擬真銑床按鈕來實操銑床運行，理解X62W銑床運作原理流程。
3、電子回路原理：電子回路圖含有概括電源開關及保護、主軸電機、冷卻泵電機、進給電機、整流變壓器、整流器、主軸限限制動作作、作業臺快速位移、控制照明變壓器、照明、主軸控制、快速進給控制、作業臺進給控制。經過點擊動態電子回路圖理解電子回路運行過程中的原理。電子回路圖通電運行的部分實行高亮顯露。
4、銑床左壁龕主電線路連接
實驗內容：接線盒內擬真各種接線器件，可以自由接線。點擊實操提醒后，應連線的器件接線點高亮閃爍顯露。同時配備裝備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
5、銑床左壁龕控制電子回路連接
實驗內容：接線盒內擬真各種接線器件，可以自由接線。點擊實操提醒后，應連線的器件接線點高亮閃爍顯露。同時配備裝備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
6、銑床右壁龕控制電子回路連接
實驗內容：接線盒內擬真各種接線器件，可以自由接線。點擊實操提醒后，應連線的器件接線點高亮閃爍顯露。同時配備裝備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
7、銑床右壁龕主電線路連接
實驗內容：接線盒內擬真各種接線器件，可以自由接線。點擊實操提醒后，應連線的器件接線點高亮閃爍顯露。同時配備裝備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
8、銑床壁龕外部接線
實驗內容：接線盒內擬真各種接線器件，可以自由接線。同時配備裝備原理圖，參照原理圖實行連線。接線完成圖呈現器件連接完成后效果圖。
教學資源：X62W型磨床電氣控制線路的裝配與調節測試的文字教學資源。
七、機床電子回路考核箱式掛式模塊件基礎配備
1.T68臥式鏜床電子回路技能實驗考核箱式掛式模塊件故障點設定一覽表：
|
故障編號 |
故障現象 |
故障編號 |
故障現象 |
|
1 |
機床不能啟動 |
9 |
主軸電機不能正轉 |
|
2 |
主軸正轉不能啟動 |
10 |
主軸只有點動控制 |
|
3 |
主軸正轉不能啟動 |
11 |
主軸電機不能反轉 |
|
4 |
主軸正轉不能啟動 |
12 |
主軸正轉作業不正常 |
|
5 |
主軸不能作業 |
13 |
主軸低速不能作業 |
|
6 |
主軸無高速 |
14 |
主軸反轉作業不正常 |
|
7 |
主軸停止無限限制動作作 |
15 |
主軸高速不作業 |
|
8 |
主軸變速無沖動 |
16 |
快速電機不轉 |
2.CA6140普通車床電子回路技能實驗考核箱式掛式模塊件故障點設定一覽表：
|
故障編號 |
故障現象 |
故障編號 |
故障現象 |
|
1 |
機床無法啟動 |
10 |
主軸、冷卻泵電機不能啟動 |
|
2 |
機床無法啟動 |
11 |
冷卻泵不能啟動 |
|
3 |
機床無法啟動 |
12 |
冷卻泵不能啟動 |
|
4 |
照明燈不亮 |
13 |
冷卻泵不能啟動 |
|
5 |
機床無法啟動 |
14 |
刀架不能快速位移 |
|
6 |
機床無法啟動 |
15 |
主軸不作業 |
|
7 |
主軸、冷卻泵電機不能啟動 |
16 |
冷卻泵不作業 |
|
8 |
主軸電機控制不能自鎖 |
|
|
|
9 |
主軸電機控制不能自鎖 |
|
|
3.Z3050搖臂鉆床電子回路技能實驗考核裝置故障點設定一覽表：
|
故障編號 |
故障現象 |
故障編號 |
故障現象 |
|
1 |
機床不作業 |
11 |
立柱不能松開 |
|
2 |
機床不作業 |
12 |
立柱不能松開 |
|
3 |
主軸電機不能啟動 |
13 |
主軸箱不能保持松開 |
|
4 |
主軸電機不能啟動 |
14 |
主軸箱不能松開 |
|
5 |
搖臂不能上升 |
15 |
機床不能啟動 |
|
6 |
搖臂不能上升 |
16 |
冷卻泵不能啟動 |
|
7 |
搖臂不能下降 |
|
|
|
8 |
搖臂不能下降 |
|
|
|
9 |
立柱不能夾緊 |
|
|
|
10 |
立柱不能夾緊 |
|
|
4.X62W型萬能銑床電氣技能實驗考核故障點設定一覽表：
|
1 |
冷卻泵不能啟動 |
9 |
進給變速無沖動，圓形作業臺不能作業 |
|
2 |
主軸、進給均不能啟動 |
10 |
作業臺不能左右進給 |
|
3 |
主軸無變速?zèng)_動 |
11 |
非圓作業臺不作業 |
|
4 |
主軸停止限限制動作作不正常 |
12 |
作業臺不能向左進給 |
|
5 |
主軸電機不能啟動 |
13 |
進給電機不能正轉 |
|
6 |
主軸停止不能限限制動作作 |
14 |
作業臺不能向上或向后進給 |
|
7 |
主軸不能啟動 |
15 |
圓形作業臺不能作業 |
|
8 |
進給電機不能啟動 |
16 |
非圓作業臺不能向右進給 |
七、貨物配備表單
|
序號 |
設備名稱 |
單位 |
數量 |
備注 |
|
1 |
實驗屏 |
套 |
1 |
|
|
2 |
實驗桌 |
張 |
1 |
|
|
3 |
學生凳 |
張 |
2 |
|
|
4 |
X62W型萬能銑床電氣技能實驗考核箱式掛式模塊件 |
套 |
1 |
|
|
5 |
PDH 電動葫蘆電子回路技能實驗智能考核箱式掛式模塊件 |
套 |
1 |
|
|
6 |
Z3050搖臂鉆床電子回路技能實驗考核箱式掛式模塊件 |
套 |
1 |
|
|
7 |
CA6140普通車床電子回路技能實驗考核箱式掛式模塊件 |
套 |
1 |
|
|
8 |
180W三相交流ACAC電機 |
臺 |
3 |
裝屏上 |
|
9 |
180W三相雙速電機 |
臺 |
1 |
裝屏上 |
|
10 |
答題器 |
套 |
1 |
|
|
11 |
安全疊插專用實驗連接線 |
根 |
20 |
|
