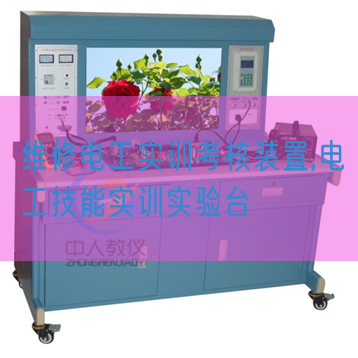

維修電工實驗考核裝置
一、概 述 ：
維修電工實驗考核裝置、、維修電工技能實驗考核設備、維修電工技能實驗考核實驗臺、主要服務于電力系統自動化技術、機電設備運行與維護、電氣自動化技術等多個專業的《機床電氣控制》、《維修電工》、《汽車電工電子技術》、《電機拖動》、《電氣控制》等課程的教學實踐作業與維修電工的技能考核，并而且為電力系統自動化專業、機電設備運行與維護等專業提供崗前綜合實驗服務。
維修電工實驗考核裝置是按照勞動和社會保障部頒發的"工人等級標準"和"職業技能鑒定"的要求而設計的，它適用來《初級維修電工》、《中級維修電工》和《高級維修電工》教學資料及實訓指導書要求的電氣控制線路，經過裝置配備裝備的plc可編程控制器和變頻調節速度器及相應實驗模型塊的實訓，快速掌控把握課程要求的實際應用技術和實操技能，設定有針對性、實用性、科學性和先進性，它能適用技師技術及中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想設備。
二、裝置特別點：
1.電氣控制線路元件全部裝在作為掛板的裝配板上，實操便利、更換便捷，方便拓展功能或研發新實驗，實操內容的選用設定有經經典型性和實用性；
2.實操臺只需三相四線的交流ACAC電源，即可投入使用；
3.技能培訓用的控制線路和經特殊設計的小電機,可模仿工廠中各類電氣拖動系統, 并可適用維修電工的裝配、調節測試、故障解析及排除的技術要求；
4.裝置設定有電壓（V）型和電流（A）性漏電保護器，能保證實操者的人生安全；
5.全部元件全部經過實驗連接線引到接線端子上，學生接線時只需在端子上實行接線，有利于保護元件；
6.經過走線槽實行走線，實行工序技藝布線實訓。
7.設定有定時兼報警記錄儀，為學生實驗技能的考核提供一個統一標準。
三、技術功能：
1.寫入電壓（V）：三相四線（或三相五線）～380V±10% 50Hz
2.作業環境：溫度（℃）-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量（KV）：＜1.5KVA
4.重 量：100Kg
5.外觀尺寸：1680×700×1630mm3
6.漏電保護動作電流（A）：≤30mA；漏電保護動作時間：≤0.1s。
四、裝置的基礎配備及功能
(一) DW01電源、儀表器具控制屏
控制屏為鋼制雙層亞光密紋噴塑構造，金屬鋁操作面板。為實驗提供交流ACAC電源、高壓直線DC電源、低壓直線DC電源及各種測量試驗儀表等。
具體功能如下：
1、主控功能板
(1) 三相四線電源寫入，經漏電保護器后，經過總開關,由接觸器經過起、停按鈕實行實操；
(2) 設定有450V指針式交流ACAC電壓（V）表三只，指示電源寫入的三相電壓（V）；
2、交、直線DC電源
(1) 勵磁電源：直線DC220V/0.5A，設定有短路保護。
(2) 電樞電源：直線DC0～220V/2A連續可調電源一路，設定有短路保護。
(3) 直線DC穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，設定有短路軟截止自動恢復保護功能。
(4) 交流ACAC電源：
①、設定有變壓器一組，變壓器原邊按照不一樣的接線可加220V，也可以加380V交流ACAC電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流ACAC電壓（V）；
②、設定有一相調壓器一組，可得到交流ACAC0～250V可調電壓（V）；
③、控制屏設定有一相三極220V電源插頭座及三相四極380V電源插頭座。
3、交、直線DC儀表
(1) 交流ACAC電壓（V）表：0～500V帶鏡面交流ACAC電壓（V）表一只，精確度1.0級。
(2) 交流ACAC電壓（V）表：0～5A帶鏡面交流ACAC電流（A）表一只，精確度1.0級，設定有超測量范圍報警、指示、切斷總電源等功能。
(3) 直線DC電壓（V）表：直線DC數字電壓（V）表1只，測量界限0～300V，三位半數字顯露，寫入阻抗為10MΩ，精確度0.5級。
(4) 直線DC電流（A）表：直線DC數字電流（A）表1只，測量界限為0～5A，三位半數字顯露，精確度0.5級，設定有超測量范圍報警、指示、切斷總電源等功能。
★（5）、一相智能功率（W）、功率（W）因數表
1）功率（W）測量精確度1.0級，功率（W）因數測量界限0.3-1.0，電壓（V）電流（A）測量范圍為450V和5A。
2)2.7寸TFT液晶屏顯露有功功率（W）、功率（W）因數、電壓（V）、電流（A）、負載類型，設定有超測量范圍提醒功能。
3)負載類型：L、R、C。
4)測量精確度：±0.5%+2。
5)抽樣率：5次/秒
6)作業溫度（℃）界限：-20℃～+50℃。
7)上位機設定有就地實時監視及關斷功能。
8)儀表應用現代化技術，液晶中文顯露，具備智能化數字化，具備人機界面HMIHMI，經過按鍵能夠對儀表實行設定實操,測量范圍自動變換模式、校準、調零、濾波級數設定、通信地址設定、超測量范圍保護、短路保護等功能。硬件部分整體性強，包括度高，應用表貼工序技藝制作，工業塑料外殼，操作面板嵌入裝配，使用平穩，容易更換和升級維護。
4、整流二極管：IN5408四只
★5、實驗室智慧用電安全控制系統功能要求
智能電源管理系統設定有過溫、短路、過流、過壓、欠壓、失壓、功率（W）限定7大保護功能；電源設定有一鍵鎖定功能，處置整理故障時，防止漏電保護器合閘，造成觸電危險；電源設定有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能經過遠程清除故障后，才能上電成功；能經過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有互聯網的現象下，教室整套智能電源管理系統可離線單單獨運行。
1）、智能終端：智能電源管理系統以32位ARM為核心，應用4.3寸彩色觸摸屏為人機交互界面，就地實時監控設備運行現象，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能就地實時監測三相電壓（V）、電流（A）、功率（W），功率（W）因數、頻率、電能等功能數值，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理含有年月日時間的顯露；用戶經過刷卡方法請求開啟設備，PC端實行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！
2）、手機APP：用電狀態界面就地實時顯露當前電壓（V）、電流（A）、有無功功率（W）、電能、設備溫度（℃）、漏電電流（A）值等；用電數值界面能智能查找近2年用電數值，設定界面能設定限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、實操日志、故障日志等。
3）、PC端系統：每個設備狀態信息顯露，設定有多個子界面，設定有故障解析，用電能效解析、集中管理、個人中心圖紙文檔實驗指導書管理、用戶報警定位跟蹤與信息統計；設定有管理員信息修改與權限管理等功能?？梢绘I開啟和關閉全部設備，可單單獨控制每臺設備的開關！
4）、后臺系統（選配）：就地實時視頻監控實驗臺，可一鍵預覽設備的在線和運行現象，解析設備使用率及運行時間！
6、自動控制部分
1）、PLC可編程控制器主機1臺：提供三菱FX3U-48mR型主機及SC-09編程電纜。
★2）、PLC模仿控制對象：含有模仿量信號和開關量信號，能夠模仿工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶等模仿控制實驗，指示燈應用貼片雙色LED，操作面板應用3D立體彩色搭配設計，使模仿對象更直觀立體，開關應用自復位兼自鎖一體設計使實驗能靈活實用。
7、工控組態系統一套：打開系統編程環境，任何實驗全部可以編輯出形象直觀動感強、教學效果好的組態棒圖，并實行實驗動態跟蹤教學。
8、PLC擬真實驗系統一套
（1）經過PLASH虛擬環境就地實時顯露PLC的運行狀態
（2）PLC編程實訓、PLC程序語言編寫測量試驗等功能
（3）完成PLC運行模仿，對錯誤程序實行查驗
★9、無線智能考核系統
應用最新 MCU 技術 RAM 處置整理芯片的數字化包括電子回路板與配套無線故障設定控制系統，系統平穩、不易感染病毒。
控制模型塊(PC 控制終端或手持位移控制終端)和驅動模型塊(智能故障設定驅動盒)分離，避免復雜連線干擾控制器，系統更加可靠。
驅動模型塊內置智能故障設定控制系統，配備有專用新型無線數值傳輸模型塊(可插拔型)和RS232 串行通訊連接口，可無線組網通訊和 RS232 有線通訊。
手持位移控制終端應用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控實操界面，人機對話友好。手持位移控制終端可控制隨意一臺帶驅動模型塊的實驗設備。
手持位移控制終端不聯網時可作單機實操，當帶驅動模型塊的實驗設備無線組網時，手持 位移控制終端可無線進網作為聯網終端，可作學生機登錄實驗與考核的實操終端，也可作教師機登錄出題設故的實操終端。
可經過 PC機或平操作面板電腦 控制終端實行實驗考核，也可經過手持位移控制終端實行實驗考核，教師與學生界面分開，教師經過密碼進入教師界面出題，學生在普通界面答題。(注：教師與學生設故與排故界面原理圖與設備操作面板原理圖完全一致)
可自由設定隨意一處有關的各種常見故障，故障類型含有概括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模型塊可以設定 8 路大電流（A） 5A 的 開路故障、16 路小電流（A） 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設定?？砂凑招枨笸卣乖O定 64 路大電流（A） 5A 的開路故障、128 路小電流（A） 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設定?？砂凑沼脩羰褂靡笳{節故障設定點的數量和故障設定類型。
全部配備裝備驅動模型塊的實驗設備，均可經過內置的專用新型無線數值傳輸模型塊無線組網， 完成遠程集中管理。
用戶可選用經過無線或 RS-232 串行口通訊與其它實驗設備配套的無線故障設定控制系統構成一個互聯網，經過主控計算機數值數值控制每一臺實驗設備的故障設定、故障排除、功能數值設定、 遠程起動、信息反饋、考核評定分數等功能。
（三）實驗桌：
實驗桌為鋼制雙層亞光密紋噴塑構造，桌面為防火燒、防水浸、耐磨損高密度板、構造堅固，造型美觀大方。桌子左右各設定有兩個抽屜（帶鎖），并帶有儲物儲物柜子，分別可放置掛式模塊件和實驗物品。
五、實驗項目
（一） 工廠電氣、繼電接觸控制電子回路實驗
1. 三相異步電機直接啟動控制電子回路
2. 三相異步電機點動控制電子回路
3. 三相異步電機自鎖控制電子回路
4. 三相異步電機按鈕聯鎖正反轉控制電子回路
5. 三相異步電機接觸器聯鎖正反轉控制電子回路
6. 三相異步電機雙重聯鎖正反轉控制電子回路
7. 三相異步電機作業臺自動往返控制電子回路
8. 兩臺三相異步電機順序啟動、順序停轉控制電子回路
9. 三相異步電機的兩地控制電子回路
10. 接觸器控制的Y-△控制
11. 時間繼電器控制的Y-△控制
12. 三相異步電機單向啟動反接限限制動作作控制電子回路
13. 三相異步電機無變壓器半波整流單向啟動能耗限限制動作作控制電子回路
14. 三相異步電機有變壓器全波整流單向啟動能耗限限制動作作控制電子回路
15. 三相異步電機正反轉啟動能耗限限制動作作控制電子回路
16. 一相鼠籠電機電容啟動控制電子回路
17. 雙速交流ACAC異步電機手動變速控制電子回路
18. 雙速交流ACAC異步電機自動變速控制電子回路
19. 斷電延時直線DC能耗限限制動作作的Y-△啟動控制電子回路
20. 三相異步電機正反轉能耗限限制動作作控制線路
21. 三相異步電機正反轉啟動反接限限制動作作控制線路
22. C620型車床電氣控制線路
23. 電動葫蘆電氣控制
24. Y3150滾齒機控制電子回路
（二）PLC可編程控制器基礎電子回路實驗
1.與、或、非邏輯功能測量試驗
2.定時器、計數器功能測量試驗
3.跳轉、分支功能實訓
4.移位寄存器測量試驗
5.數值處置整理功能實訓
6.微分、位實操測量試驗
7.三層電梯控制
8.自動售貨機
9.機械手
10.自動門
11.天塔之光
12.全自動洗衣機
13.自動成型機
14.紅綠燈
15.裝配流水線
16.四路搶答器
17.音樂噴泉
18.軋鋼機
19.郵件分揀
20.物料分揀
21.多級傳輸
22.八段碼顯露
23.多種液體混合
24.雙面銑床
25.電鍍槽
26.交流ACAC電機正反轉控制
27.小車動作
28.攪拌站
29.汽車燈光控制
30.汽車火花塞點火控制
31.加工中心控制
32.隧道監控
33.自動扶梯
34.CA6140普通車床PLC改造控制
35.X62W萬能銑床PLC改造控制
36.T68臥式鏜床PLC改造控制
37.M7120平面磨床PLC改造控制
38.Z3050搖臂鉆床PLC改造控制
39.電動葫蘆PLC改造控制
40.Z35搖臂鉆床PLC改造控制
41.M1432A萬能外圓磨床PLC改造控制
（三）交流ACAC電機調節速度系統實驗
變頻調節速度系統實驗：
1. 變頻器功能功能數值設定與實操
2. 變頻器報警與保護功能
3. 多段速度選用變頻調節速度
4. 外部端子點動控制
5. 控制電機正反轉動作控制
6. 控制電機運行時間實操
7. 瞬間停電變頻器功能數值設定
8. 外部電壓（V）變頻調節速度
9. 外部電流（A）變頻調節速度
10. 三相異步電機的變頻開環調節速度
變極調節速度系統實驗
1. 三相雙速電機的手動與自動變極調節速度系統調節速度與運行
（四）直線DC電機調節速度系統實驗
1. 晶閘管--直線DC電機開環系統實驗（應用分立元件，PCB正反面全部設定有電子回路原理圖，留有主要波動線測量試驗點。設定有安全隔離變壓器及飛車保護措施）
2. 晶閘管直線DC調節速度系統（一相橋式半控構造，系統應用電壓（V）負反饋和電流（A）正反饋控制，并設定有電流（A）截止負反饋環節，）（應用分立元件，PCB正反面全部設定有電子回路原理圖，留有主要波動線測量試驗點。設定有安全隔離變壓器及飛車保護措施）。
（五）PLC與變頻器綜合應用實驗
41. PLC控制的三相異步電機正反轉控制
42. PLC控制的三相異步電機Y-△啟動控制
43. PLC控制的三相異步電機降壓啟動控制
44. PLC控制的三相異步電機能耗限限制動作作控制
45. PLC控制變頻器調節速度
（六）觸摸屏控制實驗
1.基于觸摸屏控制方法的基礎指令編程練習
2.基于觸摸屏控制方法的LED控制
3.PLC、觸摸屏與變頻器通信控制
（七）機床電子回路智能實驗
1. CA6140車床電氣控制電子回路單元常見故障的查驗與排除（10個故障點，自動設故，智能考核）
1）主軸電機缺相，在進KM1觸點之前斷路；
2）主軸電機缺相，在KMM1觸點與FR1之間斷路；
3）控制線路失效，在FU1與TC之間斷路；
4）刀架快速位移電機缺一相，在FU1與KA2觸點之間斷路；
5）刀架快速位移電機缺一相，在KA2觸點與刀架快移電機之間斷路；
6）主軸電機，刀架快移，冷卻泵控制失效，變壓器TC與FU2之間斷路；
7）主軸電機、刀架快移、冷卻泵控制失效。熱電器FR1與FR2兩常閉觸點之間斷路；
8）主軸電機不能啟動，KM1線包到TC間斷路；
9）刀架快移、冷卻泵間控制均不能控制。按鈕SB1與SB2之間連線斷開；
10）冷卻泵控制失效，啟動按鈕QS2與KM1常開觸點之間開路；
2．X62W銑床電氣控制電子回路單元常見故障的查驗與排除（16個故障現象，自動設故，智能考核）
1）主軸電機正、反轉均缺一相，進給電機、冷卻泵缺一相，控制變壓器及照明變壓器沒電；
2）主軸電機起動缺相；
3） 主軸電機無論正反轉均缺一相；
4） 主軸電機無論正反轉均缺一相；
5） 快速進給電磁鐵不能動作；
6） 照明及控制變壓器沒電，照光燈不亮，控制線路失效；
7） 控制變壓器沒電，控制線路失效；
8） 除冷卻泵及主軸沖動外，其余控制均失效；
9） 主軸沖動失效；
10）主軸限限制動作作失效；
11） 主軸啟動失效；
12） 作業臺進給控制及快速進給控制失效；
13） 主軸運行不能啟動；
14） 主軸點軸只有點動，不能自鎖；
15） 圓作業臺的進給控制及快速進給全失效；
16） 圓作業臺控制開關SA1處于斷開位置時，進給控制向前、向下、向后、向上失效，進給沖動也沒有；
17） 進給不能沖動；
18） 作業臺向下、向右、向前位移沒有；
六、高功能高級維修電工實驗考核裝置總體配備表一
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
維修電工實驗考核臺架 |
臺 |
1 |
外觀尺寸：1680mm×700mm×1630mm ；
材 料：鋼木構造；符合國家相關環保要求；
寫入電壓（V）：AC 380 V±10% 50 Hz 三相五線；
容 量：＜1.5 kVA；
實 驗 屏：用來掛置實驗單元掛板 |
|
2 |
電氣控制實驗單元箱式掛式模塊件及電機 |
塊 |
1 |
DW-05 |
電工技能實驗結合套件（五） |
|
塊 |
1 |
DW-06 |
維修電工實驗結合套件（一） |
|
塊 |
1 |
DW-07 |
維修電工實驗結合套件（二） |
|
塊 |
1 |
DW-08 |
維修電工實驗結合套件（三） |
|
塊 |
1 |
DW-09 |
維修電工實驗結合套件（四） |
|
塊 |
1 |
SB006 |
CA6140型車床電子回路智能化實驗考核箱式掛式模塊件 |
|
塊 |
1 |
SB008 |
X62W型銑床電子回路智能化實驗考核箱式掛式模塊件 |
|
臺 |
1 |
SBDJ-01 |
一相電容起動電機，交流ACAC220V |
|
SBDJ02 |
三相鼠籠電機AC220V（Y） |
|
SBDJ03 |
三相鼠籠電機AC380V（Y/△,帶速度繼電器） |
|
SBDJ04 |
雙速異步電機AC380V（△/YY） |
|
SBDJ05 |
直線DC他勵電機220V |
|
3 |
變頻器實驗箱式掛式模塊件 |
套 |
1 |
三菱FR-A840變頻器，帶有RS485通訊連接口及BOP實操操作面板。 |
|
4 |
★通信板：
|
套 |
1 |
1）實驗臺地址界限0-255。
2）設定有WIFI、RJ45、RS485上位機通信連接口。
3）上位機與各學生實驗臺智能測量儀表數值交換，連接口變換功能。
4）作業溫度（℃）界限-20℃～+50℃。 |
|
5 |
工業觸摸屏模型塊 |
塊 |
1 |
配備有昆侖通態7英寸觸摸屏； DC 24V供電，彩色觸摸屏 ,配備有通信下載編程電纜，觸摸屏與變頻器通信電纜，觸摸屏與PLC通信電纜，觸摸組態系統。 |
|
6 |
PLC主機箱式掛式模塊件
|
套 |
1 |
配三菱FX1N-40mR主機，包括數字量I/O（24路數字量寫入，16路數字量輸出），RS-422通訊口，SC-09通訊編程電纜及轉接寫入輸出口、開關等。隨機配備擬真教學系統及工控組態系統。 |
|
7 |
PLC虛實集合控制實驗模型塊 |
套 |
1 |
三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電子回路、隧道監控、自動扶梯、機床電子回路改造等模仿控制實驗，指示燈應用貼片雙色LED，操作面板應用3D立體彩色搭配設計，使模仿對象更直觀立體，開關應用自復位兼自鎖一體設計使實驗能靈活實用，為適用各類PLC模型塊設定有寫入信號高低電平變換功能。 |
|
8 |
直線DC電機調節速度系統 |
塊 |
1 |
一相橋式半控構造，系統應用電壓（V）負反饋和電流（A）正反饋控制，并設定有電流（A）截止負反饋環節，）（應用分立元件，PCB正反面全部設定有電子回路原理圖，留有主要波動線測量試驗點。設定有安全隔離變壓器及飛車保護措施） |
|
9 |
電機導軌及光碼盤測速系統 |
1 |
套 |
含光碼盤測速系統（配備有高精確度光電編碼器）一套，電機導軌1幅，道軌平整度好，無應力變形，同心度好。 |
|
10 |
無線智能考核系統 |
1 |
套 |
|
|
11 |
SC-09通訊編程電纜 |
1 |
根 |
用來PLC主機與PC機通訊 |
|
12 |
工控組態系統 |
1 |
套 |
|
|
13 |
PLC擬真實驗系統 |
|
|
（1）經過PLASH虛擬環境就地實時顯露PLC的運行狀態
（2）PLC編程實訓、PLC程序語言編寫測量試驗等功能
（3）完成PLC運行模仿，對錯誤程序實行查驗 |
|
14 |
電工連線 |
套 |
1 |
20根：長1000mm 黃6條、綠6條、紅6條、黑2條；
10根：長600mm 黃2條、綠2條、紅2條、藍2條、黑2條。 |
|
15 |
網孔實操板及器件材料 |
套 |
1 |
網孔實操板：規格：485*600；經過搭配元件，學生可自行在網孔板上固定、裝配、布置、走線和調節測試，能培養學生的動手能力和實操技能。該網孔板還可作為實驗項目的拓展模型塊。 |
|
器件材料：交流ACAC接觸器3只，熱繼電器2只，時間繼電器1只，鐵殼按鈕2只，保險座5P，端子排20孔 |
|
16 |
常用工量具 |
套 |
1 |
一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；指針式萬用表1個；斜口鉗1把。 |
|
17 |
實驗說明書 |
套 |
1 |
指導學生實驗 |
|
18 |
電腦桌 |
張 |
1 |
鋼鋁構造、裝備有4個萬能轉向輪 |
|
19 |
配套教學資源 |
套 |
1 |
|
表二、維修電工電氣控制實驗考核箱式掛式模塊件配備表單
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
DW-05電工技能實驗結合套件(五) |
套 |
1 |
提供兩組90Ω×2/1.3A磁盤電阻；一組900Ω×2/0.41A磁盤電阻。 |
|
2 |
DW-06維修電工實驗結合套件（一）
|
套 |
1 |
提供電容器2只、交流ACAC電磁閥1只、交流ACAC接觸器1只、熱繼電器3只 |
|
3 |
DW-07維修電工實驗結合套件（二） |
套 |
1 |
提供空氣開關1只、3P熔斷器2只、交流ACAC接觸器3只。 |
|
4 |
DW-08維修電工實驗結合套件（三）
|
套 |
1 |
提供通電延時時間繼電器2只、斷電延時時間繼電器1只、行程開關4只、各種顏色的按鈕6只 |
|
5 |
DW-09維修電工實驗結合套件（四） |
套 |
1 |
提供交流ACAC接觸器4只 |
