安裝工程系(給排水)實訓室,建筑給排水系統安裝實訓室

時間：2024-12-25 18:00:21 點擊次數：中人教儀廠

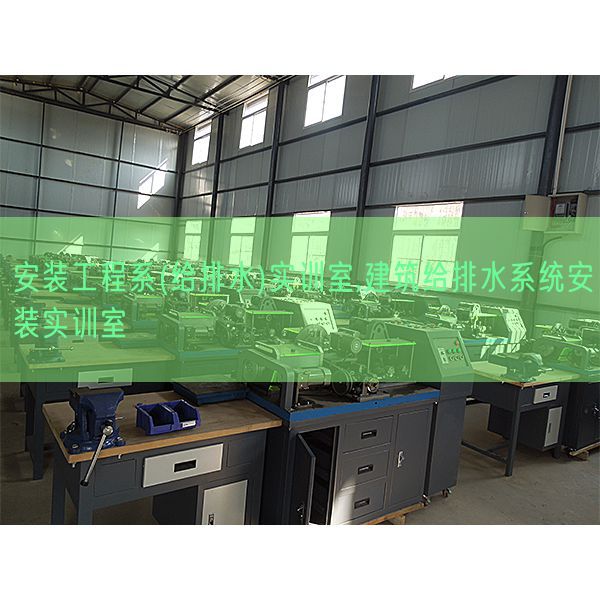

安裝工程系(給排水)實訓室,建筑給排水系統安裝實訓室(圖1)

-LY-41建筑給排水電氣及自動化實驗系統
一、基礎簡介
建筑給排水電氣及自動化實驗系統給排水對象模型整體應用鋁型材框體結構和網孔板實行設計，主要給排水管道設備裝配在鋼架底座上、具備開放式的特別點，由生活給水系統、消防給水系統、熱水給水系統、排水系統、污水處置整理系統和控制系統六個部分構成。
二、功能特性：
1、不銹鋼水盤，冷、熱兩用水龍頭，模仿兩層建筑、網孔式房間、4個住戶用水終端
2、水池：不銹鋼制作，一路寫入四路輸出，向各系統提供恒定水源，設定有浮球開關和排氣孔，保證水池水位。
3、三相水泵：兩臺，為恒壓供水系統提供動力
4、一相水泵：三臺，分別為供熱/暖系統、氣壓供水系統和水泵水箱聯合供水系統提供動力
5、壓力變送器：檢驗測試恒壓供水系統水管內當前壓力值，可檢驗測試0～400KPa壓力
6、膜盒壓力表：檢驗測試恒壓供水系統水管內當前壓力值，可檢驗測試0～400KPa壓力
7、高位水箱：水泵水箱聯供水系統蓄水裝置，水泵水箱聯合供水實驗時向用戶終端提供水源，內設高、低水位開關完成水泵的自動啟停
8、氣壓水罐：氣壓供水系統蓄水裝置，氣壓供水系統實驗時向用戶終端提供壓力水源
9、高低壓力開關：檢驗測試氣壓供水系統管道當前壓力，為水泵啟停提供信號
10、壓力表：檢驗測試氣壓供水系統管道當前壓力，可檢驗測試0-1MPa壓力
11、熱水器：為供熱/暖系統提供熱源，內置溫度（℃）檢驗測試和控制電子回路
12、散熱片：鋼管與銅片制作，將熱水中的熱量傳遞到室內空氣
三、設備構成及特別點
1、生活給水系統：主要有給水箱、給水泵、給水管道、壓力變送器、脈沖水表、水龍頭和淋浴頭等構成。管路應用不銹鋼復合管實行設計，可實行不銹鋼復合管的切割、裝配和通水試驗實操，經過控制系統可完成生活給水系統的變頻恒壓供水功能，完成單泵變頻控制或雙泵變換控制等功能；經過脈沖式水表可以完成用水量的計量。
2、消防給水系統：主要有給水箱、噴淋泵、穩壓罐、濕式報警閥、壓力開關、水流指示器、消防給水管道、閉式噴淋頭等構成。管路應用鍍鋅管實行設計，可實行鍍鋅管的切割、套絲、裝配和通水試驗實操，經過控制系統可完成噴淋滅火功能。
3、熱水給水系統：主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等構成。管路應用PPR管實行設計，可實行PPR管的切割、熔接、裝配和通水試驗實操，可對鍋爐實行溫度（℃）調動控制實操。
4、排水系統：主要有污水箱、液位傳感器、排水泵、排水管道和水處置整理單元等構成。排水管路主要應用UPVC管實行設計，可實行UPVC管的切割、粘接、裝配和通水試驗實操，集合控制系統可完成污水箱的水位檢驗測試和排水泵的啟?？刂频裙δ堋?br /> 5、給排水自動控制系統：

序號	控名稱	規格	數量
1.	實驗桌		1張
2.	電氣控制實驗屏		1臺
3.	變頻器模型塊	MM420，三相380V寫入，0.75kW，帶BOP操作面板	1塊
4.	plc模型塊	CPU224XP14DI/10DO ，2AI/1AO	1塊
5.	模仿量模型塊	EM235 4AI/1AO	1塊
6.	觸摸屏模型塊	7寸MCGS7026	1塊
7.	脈沖水表	0.01立方米/脈沖	1塊
8.	壓力變送器	測量范圍0-200KPa	1塊
9.	低壓電氣	小繼電器、交流ACAC接觸器、熱過載繼電器	1套
10.	組態系統	配套組態系統及給排水系統組態監控程序，經過計算機數值數值對給排水系統實行在線監視與控制進水、	1套
11.	給排水?dāng)M真系統	本系統應用三維（3D）建模應用基于虛擬現實技術的計算機數值數值擬真模仿技術，突出實訓學生的職業技能，突出學生的自我參與，系統地、逼真地再現了樓宇電氣技能實訓項目 1、可以實行消防給水設備的虛擬接線； 2、虛擬消防噴水的手動實操，虛擬消防噴水的自動實操，按照虛擬火災發出報警信號和警報鈴聲；3、虛擬給水設備的手動實操，給水設備的自動實操，能按照設定壓力自動變換主水泵、備用水泵，以及虛擬變頻器運行頻率，使輸出水壓保持恒定； 4、虛擬模仿火災消防實操； 5、虛擬模仿故障實操處置整理及設備維護實操； 6、能實行設備的360度旋轉查看； 7、樓宇給水設備零部位件的手動逐一拆解和裝配以及零部位件的自動拆解裝配； 8、就地實時顯露水流方向； 9、虛擬觸摸屏實操，模仿觸摸屏實操各種電器實操； 10、虛擬管材加工及熱熔機實操	1套

四、主要技術功能

1．作業電源：三相四線制AC380V±10% 50Hz；
2．給排水模型外觀尺寸：120cm×120cm×220cm (長×寬×高)；
給排水模仿房間外觀尺寸：300cm×150cm×190cm(長×寬×高)；
給排水主控臺外觀尺寸：160 cm×70 cm×170cm(長×寬×高)
3．給排水模型材料：不銹鋼；
4．整機功耗：<4.5KVA；
5．裝置下部裝配備有帶剎車腳輪，便利裝置的位移和固定；
6．安全保障功能：設定有接地保護、漏電過載保護、誤實操保護功能；安全性符合相關的國標標準，全部材料均符合環保標準。
五、實踐項目
給排水及自動化實驗內容
1.給排水系統的認識
2.級排水系統的常用器件和系統構成
3.備品備件和器件的裝配
4.管道試壓與通水試驗
5.供水系統原理及作業流程
6.變頻恒壓供水系統實操實踐
7.氣壓供水系統原理及作業流程
8.氣壓供水系統實操實踐
9.水泵水箱聯合供水系統原理及作業流程
10.水泵水箱聯合供水系統實操實踐
11.供熱/暖系統作業原理及作業流程
12.供熱/暖系統實操實踐
13.電氣設計、裝配與接線
14.變頻控制程序設計與調節測試
15.抄表計費程序設計
16.噴淋滅火控制程序設計
17.給排水監控程序設計
18.組態監控系統設計
19.理解小區污水中的物質成分
20.對污水處置整理裝置的認識理解，并掌控把握其實操方法
21.掌控把握其處置整理工序技藝流程
22.學會相關儀表器具的使用

常見問題：

1、如果我要購買安裝工程系(給排水)實訓室,建筑給排水系統安裝實訓室，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的安裝工程系(給排水)實訓室,建筑給排水系統安裝實訓室是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開安裝工程系(給排水)實訓室,建筑給排水系統安裝實訓室的發票，您需要提供開票資料。

3、你們的安裝工程系(給排水)實訓室,建筑給排水系統安裝實訓室都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
