-X-01 plc可編程控制器實驗裝置
一、基礎簡介
本PLC可編程控制器實驗裝置集可編程邏輯控制器、編程系統、擬真實驗教學系統、實驗模型塊、實驗實物、電氣實驗網孔板、電氣元件模型塊等于一體。在本裝置上，可直觀地實行PLC的基礎指令實訓，多個PLC實際應用的模仿及實物控制實訓。裝置配備裝備的主機應用應用廣泛的日本三菱FX系列（FX1N -40MR內置數字量寫入24路數字量 輸出16路）可編程控制器，配套SC-09通信編程電纜、三相鼠籠異步電機，并提供實驗所需的+24V/1A、+5V/1A直線DC電源。
本PLC可編程控制器實驗裝置適合高職院校、職業學校、技校的機電設備裝配與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》的實驗。也適合技工學校、職業培訓學校、職教中心、鑒定站的PLC實操、技能鑒定考核。
二、技術功能
1、寫入電源：三相四線（或三相五線）～380V±10% 50Hz
2、作業環境：溫度（℃）-10℃～+40℃ 相對濕度＜85%(25℃)
3、裝置容量（KV）：＜500VA
4、重 量：＜110Kg
5、外觀尺寸：1680mm×750mm×1600mm
6、安全保護：設定有漏電壓（V）、漏電流（A）、過載保護裝置
三、實驗裝置的基礎配備及功能
1、實驗控制屏（鋼制雙層亞光密紋噴塑構造）：掛放實驗模型塊，內置滑槽，模型塊在實驗屏上可隨意移位。
2、實驗桌：鋼木構造，桌面為防火燒耐磨損材料制作，設定有放置工量具抽屜、鍵盤托、顯露器擱板。
3、網孔板：設定有知識產權的網孔實驗板，構造巧妙，實驗時電氣元件不需螺絲固定，只需一插一拉即可牢牢固定在網孔板上，省時省力，靈活快捷。
4、控制儲物儲物柜：
（1）交流ACAC電源控制單元
三相四線380V交流ACAC電源經空氣開關后給裝置供電，電網電壓（V）表監控電網電壓（V），設定有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時設定有漏電警報指示及警報復位。
提供三相四線380V、一相220V電源各一組，由啟停開關控制輸出，并設定有保險絲保護。
（2）定時器兼報警記錄儀
定時器兼報警記錄儀，平時作時鐘使用，設定有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或實操錯誤所造成的漏電警報次數。
（3）直線DC電源、直線DC電壓（V）/電流（A）表、邏輯輸出及指示等
直線DC電壓（V）：0～10V可調輸出；直線DC電流（A）：4～20mA；直線DC數字電壓（V）表/電流（A）表；電壓（V）表測量范圍0～200V、寫入阻抗為10MΩ、精確度0.5級；電流（A）表測量范圍0～200 mA、精確度0.5級；同時設定有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直線DC24V繼電器、信號變換座若干。
（4）主機實驗結合套件
配備三菱FX1N-40 mR主機，包括數字量I/O（24路數字量寫入16路數字量輸出）、RS-422通信口、SC-09通信編程電纜（也可選用其他品牌主機，價格另儀）。
5、實驗模型塊結合套件
|
序號 |
編號 |
控制對象實驗模型塊 |
實驗教學目標 |
|
1 |
-1 |
搶答器/音樂噴泉 |
經過對搶答系統中各組人員搶答時序的監視和控制，掌控把握條件判別控制指令的編寫方法；經過對音樂噴泉控制系統中"水流"及音樂的循環控制，掌控把握循環指令的編寫方法。 |
|
2 |
-2 |
裝配流水線/十字路口交通燈 |
經過對"生產流水線"順序加工過程及十字路口交通燈路況信號控制，掌控把握順序控制指令的編寫方法。 |
|
3 |
-3 |
水塔水位/天塔之光 |
經過對"水塔水位"和"儲水池水位"改變過程的判別，理解簡便邏輯控制指令的編寫方法。經過對天塔之光閃亮過程的移位控制，掌控把握移位寄存器指令的編寫方法。 |
|
4 |
-4 |
自動送料裝車/四節傳送帶 |
經過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌控把握較復雜邏輯控制指令的編寫方法。 |
|
5 |
-5 |
多種液體混合裝置 |
經過對"液體混合裝置"中不一樣液體比例及液體混合時攪拌時間的控制，掌控把握條件判別指令及各種不一樣類型的定時器指令的編寫方法。 |
|
6 |
-6 |
自動售貨機 |
經過對用戶投幣數目的識別和自動售貨機中各種"貨物"的進出控制，掌控把握各種計數器指令及對比輸出指令的編寫方法。 |
|
7 |
-7 |
自控軋鋼機/郵件分揀機 |
經過對自控軋鋼機和郵件分揀機材料（"鋼錠"郵件"）來料數量、來料類別識別及對各種執行器（例如"電機"）啟停時序的控制，掌控把握數值運算指令及中斷指令的編寫方法。 |
|
8 |
-8 |
機械手控制/自控成型機 |
經過對機械手停留"位置"及自控成型機各方向"液缸位置"的控制，掌控把握一個完整工業應用系統中的較簡便邏輯控制程序的編寫能力。 |
|
9 |
-9 |
加工中心 |
經過對加工中心中各方向"電機"運行方向及"刀庫"進出刀、換刀過程的控制，掌控把握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。 |
|
10 |
-10 |
四層電梯 |
經過對一個完整的四層電梯模型的綜合控制，初步掌控把握PLC控制系統的解析、I/O分配、設計I/O接線圖、接線、編程、調節測試等作業過程的綜合知識。 |
|
11 |
-11 |

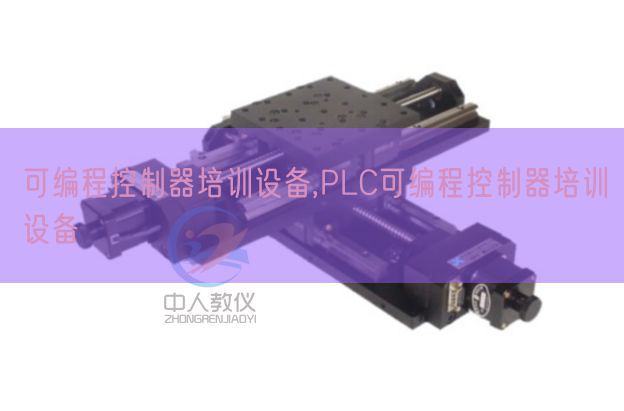

步進電機/直線動作：（實物）步進電機系統由驅動電子回路、步進電機、刻度盤、指針等構成； |
經過運用PLC對步進電機及直線動作實物模型塊的控制，初步理解步進電機方向、拍數的控制及直線動作檢驗測試、定位控制。 |
|
12 |
-1 |
經經典型電機控制實操單元：交流ACAC接觸器3只；時間繼電器1只，3個按鈕，3只交流ACAC指示燈，熱繼電器2只，元件裝配與網孔板配套的底座。 |
掌控把握一般強電系統的裝配和調節測試作業過程知識，完成PLC方法的電機經經典型運行控制；掌控把握裝配和調節測試PLC電氣控制系統的有關知識。 |
|
13 |
-2 |
網孔板 |
學會電氣控制系統中各元件的布置規劃、裝配、調節測試過程知識。 |
| 名稱 | 型號 | 數量 | 單位 | 備注 |
| PLC主機 | 三菱FX1N-40 mR | 1 | 臺 | |
| 通訊電纜 | PC-PPI | 1 | 條 | |
| 實驗模型塊 | 搶答器/音樂噴泉 | 1 | 塊 | |
| 裝配流水線/十字路口交通燈 | 1 | 塊 | ||
| 水塔水位/天塔之光 | 1 | 塊 | ||
| 自動送料裝車/四節傳送帶 | 1 | 塊 | ||
| 多種液體混合裝置 | 1 | 塊 | ||
| 自動售貨機 | 1 | 塊 | ||
| 自控軋鋼機/郵件分揀機 | 1 | 塊 | ||
| 機械手控制/自控成型機 | 1 | 塊 | ||
| 加工中心 | 1 | 塊 | ||
| 四層電梯 | 1 | 塊 | ||
| 步進電機/直線動作 | 1 | 塊 | ||
| 電機控制實操單元 | 1 | 塊 | ||
| 網孔板（350*550） | 1 | 塊 | 設定有知識產權 | |
| 電機 | 交流ACAC380V三相鼠籠式異步電機 | 1 | 臺 | |
| 系統 | 演示板原程序及三菱編程系統 | 1 | 套 | |
| 組態系統MCGS | 1 | 套 | ||
| PLC擬真系統 | 1 | 套 | ||
| 實驗臺 | 學生桌及控制屏 | 1 | 套 | |
| 說明書 | 實驗指導 | 1 | 冊 | |
| 連接線 | 實驗連接線50CM自鎖線 | 50 | 條 | |
| 15CM自鎖線 | 10 | 條 | ||
| 系統排線 | 1 | 條 | ||
| Ф4電機安全疊加連線 | 30 | 條 |
