基礎簡介

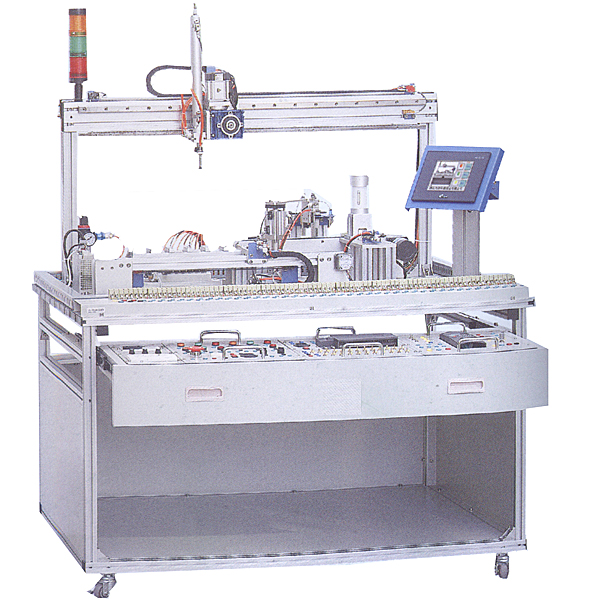

循環取料式光機電實驗臺由型材導軌式實驗臺、經經經典型機電一體化設備機械部位件、plc模型塊、變頻器模型塊、按鈕模型塊、電源模型塊、模仿生產設備實驗?zāi)Ｐ蛪K（含有上料單元、皮帶輸送檢驗測量試驗單元、氣動機械手搬運單元、物料傳送倉儲單元及返回單元）、觸摸屏、接線端子排和各種等含有概括。應用開放式和拆卸裝配式構造，可按照現有的機械部位件組裝生產設備，使整個裝置能夠靈活的按實驗教學或競賽要求組裝設定有生產功能的光機電一體化設備。模型塊應用工業標準構造及抽屜式模型塊放置架，互換性強。
實驗系統集動作控制、氣動控制、、步進電機驅動、伺服電機驅動、傳感器檢驗測量試驗、可編程控制、時序邏輯控制于一體。經過基于該實驗系統的使用、實驗和培訓，能充分鍛煉實操者團隊協作能力、計劃組織能力、自動線裝配與調動測量試驗?zāi)芰?、工程?shí)施能力等。同時適合學生實行課程設計、畢業設計。

技術功能數值參考規格

（1）寫入電源：一相三線～2200V±5%  50Hz
（2）作業環境：溫度（℃）（℃）（℃）-10℃～+40℃ 相對濕度≥85%（25℃）海拔＜4000m
（3）裝置容量（KV）（KV）（KV）：＜1.5kVA
（4）外觀尺寸：1200mm*800mm*1500mm
（5）安全保障功能：設定有接地保護、漏電保護功能，安全性符合相關的國家標準。應用高絕緣的安全型插頭座及帶絕緣護套的高強度安全型實驗實驗連接線。

實驗項目

   任務一：氣動系統的裝配與調動測量試驗
（1）氣動方向控制線路的裝配
（2）氣動速度控制線路的裝配
（3）氣動順序控制線路的裝配
（4）氣動機械手的裝配
（5）氣動系統氣路的連接
（6）磁性開關的位置調動
（7）氣動系統調動測量試驗
任務二：變頻器、步進電機及驅動器、伺服電機及驅動器的裝配與調動測量試驗
（1）變頻器與交流ACACAC電機主電子線路的連接
（2）變頻器實操實操操作面板的功能數值設定與實操
（3）變頻器實操實操操作面板控制交流ACACAC電機調動速度
（4）經過變頻器外部端子控制電機啟停
（5）步進電機及驅動器的選型
（6）步進電機的控制線路連接
（7）步進電機的調動測量試驗
（8）伺服電機及驅動器的選型
（9）伺服電機的控制線路連接
（10）伺服電機的調動測量試驗




設備基礎簡介：

互聯網型MPS模型塊化自動生產線是一種最為經經經典型的、自動化類設備，它是為職業院校、技工學校、教育培訓機構等而研制的，它適合機械制造及其自動化、、電氣工程及自動化、自動化工程、控制工程、測控技術、計算機數值數值數值控制、自動控制、機械電子工程、機械設計與課程課程課程理論、等相關專業的教學和培訓。它在接近工業生產制造現場基礎上又針對教學實行了專門設計，強化了各種控制技術和工程實踐能力。
實驗系統由8個單元含有概括。分別為：上料檢驗測量試驗單元、搬運單元、加工與檢驗測量試驗單元、搬運分揀單元、變頻傳送單元、裝配單元、裝配搬運單元和分類單元，控制系統可以選用西門子，三菱或歐姆龍的實行控制，設定有良好的柔性，即每站各有一套控制系統單獨控制，在基礎單元模型塊培訓完成以后，又可以將相鄰的兩站、三站…直至八站連在一起，學習掌控把握掌控把握掌控把握復雜系統的控制、編程、裝配和調動測量試驗技術。
實驗系統含有了機電一體化專業中的氣動、電機驅動與控制、plc、等多種控制技術，適合相關專業學生實行工程實踐、課程設計及初上崗位的工程技術人員實行培訓，是培養機電一體化人才的理想設備。

技術功能

1、寫入電源：一相三線AC220V±10%  50Hz
2、作業環境：溫度（℃）（℃）（℃）-10℃～40℃ 相對濕度≥85%（25℃）海拔＜4000m
3、裝置容量（KV）（KV）（KV）：≥1.5kVA
4、外觀尺寸：380cm*170cm*140cm
5、安全保護：設定有漏電壓（V）（V）（V）、漏電流（A）（A）（A）保護，安全符合國家標準

設備特別點

1、互聯網型MPS模型塊化自動生產線將機械、氣動、電氣控制、電機傳動、傳感檢驗測量試驗、plc以及工業互聯網控制技術有機地實行整合，構造模型塊化，便利集合，可以完成各類單項技能實驗和綜合性項目實驗?？梢詫?shí)行機械部位件裝配與調動測量試驗、氣動系統的裝配與調動測量試驗、電氣控制電子線路的裝配和PLC編程、機電設備裝配與調動測量試驗、自動控制系統裝配與調動測量試驗、工業互聯網控制系統裝配與調動測量試驗于一體，能良好地適用實驗教學、工程實驗的需要。
2、系統無論機械構造還是控制，全部應用統一標準連連連接口，設定有很高的兼容和拓展性，隨工業現場技術的快速發展，本系統可以緊跟現場技術升級拓展，深入地適用實驗教學的需要。
3、本系統可以鍛煉學習掌控把握掌控把握掌控把握者創新思維和動手能力，學習掌控把握掌控把握掌控把握者可以運用本系統從機械組裝、電氣設計、接線、PLC編程與調動測量試驗、現場總線組建與維修等方面實行工程實驗。
4、西門子PLC應用西門子PROFIBUS-DP互聯網通信，使各站之間的控制信息和狀態數值能夠就地就地就地實時相互交換，配備裝備裝備有7英寸，256色工業彩色觸摸屏，完成工業控制。

實驗內容
