軸系創意組合方案設計實訓裝置
軸系創意組合方案設計實訓裝置,軸系裝配技能實訓裝置 ...
訂購熱線：021-66581511
推薦產品
中人教儀廠是專業生產軸系創意組合方案設計實訓裝置，軸系裝配技能實訓裝置及配件的廠家,生產的軸系創意組合方案設計實訓裝置，軸系裝配技能實訓裝置品質過硬，中人品牌在國內已經擁有幾百所院校客戶。
本文關鍵詞：軸系創意組合方案設計實訓裝置

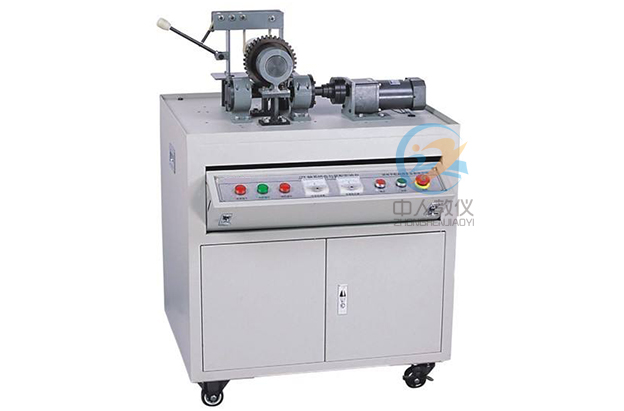

ZRJX-ZX軸系創意組合方案設計實訓裝置
技術參數：
1、主要技術指標(1) 軸系裝配技能實訓裝置采用鐵質雙層亞光密紋噴塑結構，鑄件平板臺面，鋁質面板。設有四個帶剎車萬向輪，便于移動和固定。鑄件平板外形尺寸：750mm×420mm×40mm
(2) 輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz
(3) 外形尺寸：750mm×600mm×1060mm
2. 交流減速電機1臺：額定功率90W，調速范圍0～50r/min
3. 機械零部件1套：配有支承、齒輪、軸、軸承、端蓋、聯軸器、定位零件、鍵聯接、螺紋聯接以及防松件等10大類型。學生根據軸系裝配圖及工作情況可自主選擇。主要裝配方案如下：
1.單-球組合
2.單-球-墊組合
3.單-球-環組合
4.單-球-嵌組合
5.單-球-嵌-套組合
6.單-推-墊組合
7.單-球-蓋-嵌-套組合
8.單-推-蓋-嵌-套組合
9.單-推-墊組合
10.單-球-墊-軸-齒組合
11.單-推-墊-軸-齒組合
12.單-推-墊-中軸-齒組合
13.單-球-雙-推-墊-軸-齒組合
14.套-雙-推-墊-軸-錐組合
15.套-雙-推-墊-軸-錐-鎖組合
16.單-17.單-球-墊-壓密組合
18.單-球-雙-平推-墊-軸-齒組合
19.單-推-墊-外調組合
20.單-推-軸-蝸組合
21.單-球調-墊組合
22.單-球-軸擋組合
23.單-球-墊-軸擋-嵌組合
24.單-球-墊-軸擋組合
25.單-球-墊-中軸-齒組合
26.單-調心-墊-中軸-齒組合
27.單-球-墊-中軸-齒-悶組合
28.單-球-墊-中軸-齒-悶-密組合
29.單-背推-墊組合
30.單-球-雙-背推-墊-軸-齒組合
31.單-調心-雙-背推-墊-軸-齒組合
32.球-墊-密組合裝配工藝，將零部件進行裝配組合。
配置表：
| 序號 | 零 件 名 稱 | 件數 | 序號 | 零 件 名 稱 | 件數 | |
| 1 | 直齒輪軸用支座（油用） | 2件 | 2 | 直齒輪軸用支座（脂用） | 2件 | |
| 3 | 蝸桿軸用支座 | 1件 | 4 | 錐輪軸用支座 | 1件 | |
| 5 | 錐齒輪軸用套環 | 2件 | 6 | 蝸桿用套環 | 1件 | |
| 7 | *組裝底座 | 2件 | 8 | 大直齒輪 | 1件 | |
| 9 | 大斜齒輪 | 1件 | 10 | 小直齒輪 | 1件 | |
| 11 | 小斜齒輪 | 1件 | 12 | 小錐齒輪 | 1件 | |
| 13 | 大直齒輪用軸 | 1件 | 14 | 小直齒輪用軸 | 1件 | |
| 15 | 兩端固定用蝸桿 | 1件 | 16 | 固游式用蝸桿 | 1件 | |
| 17 | 錐齒輪用軸 | 1件 | 18 | 錐齒輪軸 | 1件 | |
| 19 | 大凸緣式透蓋 | 1件 | 20 | 大凸緣式悶蓋 | 1件 | |
| 21 | *凸緣式透蓋（脂用） | 1件 | 22 | 凸緣式悶蓋（脂用） | 1件 | |
| 23 | 凸緣式透蓋（油用） | 4件 | 24 | 凸緣式悶蓋（油用） | 1件 | |
| 25 | 凸緣式透蓋（迷宮） | 1件 | 26 | 迷宮式軸套 | 1件 | |
| 27 | 嵌入式透蓋 | 1件 | 28 | 嵌入式悶蓋 | 1件 | |
| 29 | 聯軸器A | 1件 | 30 | 聯軸器B | 1件 | |
| 31 | 無骨架油封壓蓋 | 1件 | 32 | 軸承6206 | 2件 | |
| 33 | 軸承30206 | 2件 | 34 | 軸承N206 | 2件 | |
| 35 | 軸承7206AC | 2件 | 36 | 鍵8×35 | 4件 | |
| 37 | 鍵6×20 | 4件 | 38 | 圓螺母M30×1.5 | 2件 | |
| 39 | 圓螺母止動圈Φ30 | 2件 | 40 | 骨架油封 | 2件 | |
| 41 | 軸用彈性卡環Φ30 | 1件 | 42 | 無骨架油封 | 1件 | |
| 43 | M8×15 | 4件 | 44 | M8×25 | 6件 | |
| 45 | M6×25 | 10件 | 46 | M6×35 | 4件 | |
| 47 | M4×10 | 4件 | 48 | Φ6墊圈 | 10件 | |
| 49 | Φ4墊圈 | 4件 | 50 | 擋圈鉗 | 1把 | |
| 51 | 擋油環 | 4件 | 52 | 甩油環 | 6件 | |
| 53 | 調整環 | 2件 | 54 | 套筒 | 24件 | |
| 55 | 調整墊片 | 16件 | 56 | 軸端壓板 | 4件 | |
| 57 | 14×12雙頭扳手 | 1把 | 58 | 3寸起子 | 1把 | |
| 59 | 10×12雙頭扳手 | 1把 | 60 | 羊毛氈圈Φ30 | 2件 | |
| 62 | ||||||
| 安裝模擬裝置 | ||||||
| 1 |
安裝機架 1000*450*700 |
1臺 | 2 |
模擬驅動電機 額定功率90W，調速范圍0～50r/min |
1臺 | |
| 3 | 傳動帶輪 | 1對 | 4 | 傳動三角帶輪 | 一根 | |
| 5 | 電機控制箱 | 1套 | ||||
| 工量具清單 | ||||||
| 1 | 杠桿式百分表 | 1 | 2 | 直角尺 | 1 | |
| 3 | 萬能角度尺 | 1 | 4 | 游標卡尺150mm | 1 | |
| 5 | 55件套工具箱 | 1套 | 6 | 卡簧鉗 | 1 | |
| 7 | 銅棒 | 1 | 8 | 圓螺母扳手 | 1 | |
| 9 |
拉馬 150mm |
1 | ||||
本文鏈接：http://www.hnhaichuan.comhttp://www.hnhaichuan.com/jxsj/595.html
文章來源：www.hnhaichuan.com??? ?編輯：中人教儀廠??? ?時間：2021-09-08 14:19
常見問題：
1、如果我要購買軸系創意組合方案設計實訓裝置、軸系裝配技能實訓裝置，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的軸系創意組合方案設計實訓裝置、軸系裝配技能實訓裝置是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開軸系創意組合方案設計實訓裝置、軸系裝配技能實訓裝置的發票，您需要提供開票資料。
3、你們的產品都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
