輪系創新設計拼裝及仿真實驗臺
輪系創新設計拼裝及仿真實驗臺,輪系方案設計實驗臺可以進行各種定軸齒輪系、周轉齒輪系、復合齒輪系的拼裝實訓及自由組合方案，咨詢熱線18930017352 ...
訂購熱線：021-66581511
推薦產品
中人教儀廠是專業生產輪系創新設計拼裝及仿真實驗臺，輪系方案設計實驗臺及配件的廠家,生產的輪系創新設計拼裝及仿真實驗臺，輪系方案設計實驗臺品質過硬，中人品牌在國內已經擁有幾百所院?？蛻簟?/p> 常見問題： 1、如果我要購買輪系創新設計拼裝及仿真實驗臺、輪系方案設計實驗臺，是否有安裝、培訓服務呢？ 答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。 2、你們的輪系創新設計拼裝及仿真實驗臺、輪系方案設計實驗臺是否能開增值稅專用發票？ 答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開輪系創新設計拼裝及仿真實驗臺、輪系方案設計實驗臺的發票，您需要提供開票資料。 3、你們的產品都是自己生產的嗎？都有什么產品資質？ 答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
本文關鍵詞：輪系創新設計拼裝及仿真實驗臺

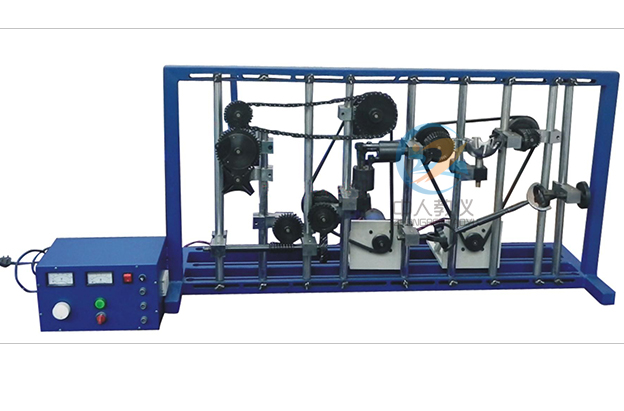

ZRJX-LC輪系創新設計拼裝及仿真實驗臺
一、產品概述
輪系方案設計實驗臺采用鋼制結構，可以進行各種定軸齒輪系、周轉齒輪系、復合齒輪系的拼裝實訓及自由組合方案的拼裝實訓，加深學生對輪系分類、分析、設計與應用的理解與掌握，培養學生在輪系方面的綜合設計能力和實踐動手能力。適合各職業院校《機械設計》、《機械原理》、《機械零件》等課程的實訓教學。
二、配置及技術性能
本裝置主要由實訓臺架（采用鋼制結構）、交流減速電機、電源控制箱、各種機械零部件、配件等組成。
輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz
外形尺寸：實訓臺架1250mm×400mm×650mm，電源控制箱 250mm×165mm×155mm
交流減速電機1臺：額定功率 90W，減速比1:150，調速范圍 0～10r/min
電源控制箱1臺：配置交流減速電機調速器，給電機提供可調電源。
機械零部件1套：配有各種圓柱直齒輪、圓柱斜齒輪、圓錐齒輪、皮帶輪、行星架、傳動軸、軸承座等。
配件1套：主要包含內六角扳手、小活動扳手、卷尺、小十字螺絲刀、實訓指導書等。
零件存放柜1套：存放各種機械零部件，便于學生實訓操作和教師對實訓設備的管理。
三、實驗內容：
1、定輪系拼裝與運行演示
2、2K-H行星輪系拼裝與運行演示
3、2K-H差動輪系拼裝與運行演示
4、3K周轉輪系拼裝與運行演示
5、復合輪系拼裝與運行演示
四、主要零部件清單
序號
名 稱
技術規格(B=齒厚+凸臺)
數量
單價
總價
備注
1
直齒輪
m=2 Z=17,22,26,32,42
10
外購
斜齒輪
m=2 Z=17,22
4
2
內齒輪
m=2 Z=76
2
外購
3
小錐齒輪
m=2 Z=21
4
外購
4
大錐齒輪
m=2 Z=30
2
5
行星桿
L=220
4
6
固定桿
L=200
4
7
空間行星架
非標
1
8
支承座
非標
10
9
傳動軸
L=120
8
10
支撐梁
L=400
7
11
安裝滑塊
非標
10
12
定位套
內徑16
16
13
透明固定板
非標
4
14
安裝槽板
非標
15
加載器支座
長×寬×厚=296(236)×76×25
2
16
聯軸器
D×d×B=φ28×φ16×70
4
外購
17
機架
1250m×400mm×650mm，
1
外協
18
零件存放柜
1250m×400mm×550mm，
1
外協
電氣系統
1
驅動源
60W單向交流電機
1
外購
2
調速器
配套
1
外購
3
電器盒
200*100*250
1
外購
工具清單
1
油槍
小號
1
外購
2
尖嘴鉗
3寸
1
外購
3
內六角扳手
10套件
1
外購
4
十字起
3寸
1
外購
5
活動幫手
1寸
1
外購
6
呆幫手
1寸
1
外購
7
橡皮槌
小號
1
外購
8
鋼尺
4m
1
外購
本文鏈接：http://www.hnhaichuan.comhttp://www.hnhaichuan.com/jxsj/602.html
文章來源：www.hnhaichuan.com??? ?編輯：中人教儀廠??? ?時間：2021-09-08 14:20
