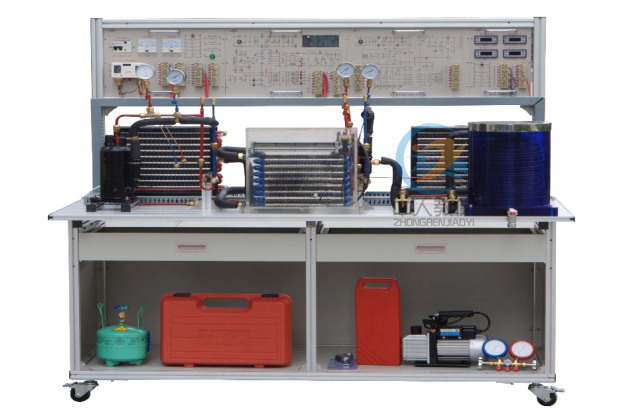

ZRJYD-02F現代制冷與空調系統技能實訓裝置
產品概述
制冷與空調技能實驗臺包含了制冷、熱力學、傳熱學和電氣控制等技術，主要由熱泵型家用空調系統和空氣源熱泵系統兩大部分組成。在鋁合金導軌式實訓臺上安裝冷凝器、蒸發器、節流裝置、壓縮機、控制電路等，構成一個典型的制冷裝置，電氣控制采用掛箱式，能進行制冷系統的組裝、調試、運行，真實呈現制冷裝置的工作過程，通過對制冷系統的安裝、保壓、檢漏、抽真空、電氣連線、加氟、系統調試及工況調整等，完成對學生的現代制冷與空調系統設備安裝、調試和維修技能訓練。根據項目教學，可完成以下典型工作任務：
任務一：熱泵型家用空調系統
包含：熱泵型家用空調系統的定位安裝、保壓、檢漏、抽真空、電氣連線、加氟、系統調試及工況調整等。
任務二：空氣源熱泵系統
包含：空氣源熱泵系統的定位安裝、保壓、檢漏、抽真空、電氣連線、加氟、系統調試及工況調整等。
一、 技術參數
1. 輸入電源：?jiǎn)蜗嘟涣?20V±10% 50Hz2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3. 裝置容量：＜2kW
4. 制冷劑：R22
5. 外形尺寸：160cm×80cm×155cm
6. 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
二、 相關知識和技能
1.制冷系統組成和連接2.控制系統及應用
3.制冷原理及性能調節
4.制冷熱力學及熱傳遞
5.安裝、連接、故障診斷與調試
三、 系統組成
1.熱泵型家用空調系統該系統主要由制冷與電氣兩部分組成，制冷部分采用敞開式結構，將真實的制冷系統的各部件在實訓臺面上展現出來，各部件之間采用可拆卸連接器連接；并設有相應的壓力、溫度傳感器和儀表指示；電氣部分采用通用的控制線路板，內容覆蓋大部分空調控制電路，有電源轉換電路、紅外接收電路、溫度采集電路、輸出驅動電路等。具體配置如下：
| 序號 | 名 稱 | 規 格 | 數量 | 備注 |
| 1 | 電源儀表、元件模塊 | 單相電源總開關（帶漏電和短路保護）1個、指針式交流電壓表1只(0～250V)、指針式交流電流表1只(0～15A)、交流接觸1只、1μF/500V電容2只、12.5μF/500V電容1只、接線端子排2只、壓力控制器1只、綠色接鈕開關1只 | 1塊 | |
| 2 | 熱泵空調電氣模塊 | 通用型熱泵空調主板1塊、原理圖1張、測試點15個、保險絲座1只、對應指示燈7個、接線端子排2個 | 1件 | |
| 3 | 通用空調板 | 雙傳感器 | 1套 | |
| 4 | 壓縮機 |
工作電壓：AC220V、制冷量：1745W 輸入功率：585W |
1個 | |
| 5 | 翅片式蒸發器 | FN-2 | 1個 | |
| 6 | 翅片式冷凝器 | FN-4.4 | 1個 | |
| 7 | 電磁四通閥 | DSF-4 | 1個 | |
| 8 | 節流裝置 | 1套 | ||
| 9 | 單向閥 | 1套 | ||
| 10 | 空調過濾器 | 2套 | ||
| 11 | 三色雙英加液管 | CT-336（螺紋頂針） | 1套 | |
| 12 | 公/英制彎轉接頭 | 外英內公 | 3個 | |
| 13 | 轉頁扇電動機 | 頁扇300mm | 2個 | |
| 14 | 標準空調閥 | 1/4 | 1個 | |
| 15 | 3/8 | 1個 |
2.空氣源熱泵系統
該系統主要由四部分構成，分別是壓縮機、沉浸式冷凝器、節流裝置、風冷蒸發器。利用壓縮機驅動管道內的制冷劑循環流動，不斷的蒸發冷凝，通過制冷劑溫差吸熱和壓縮機壓縮制熱后，把外界的熱量源源不斷的聚集到熱泵主機上的沉浸式冷凝器上，使儲水器中的水溫迅速上升。系統各部件之間采用可拆卸連接器連接；可對系統進行組裝、調試、運行，工況調整等操作，采用有機玻璃儲水箱，可直接反應出效果。具體配置如下：
| 序號 | 名 稱 | 規 格 | 數量 | 備注 |
| 1 | 空氣源熱泵熱水器電氣模塊 | 空氣源熱泵熱水器主板1塊(機箱內部)、原理圖1張、測試點11個、保險絲座1只、接線端子排2個 | 1塊 | |
| 2 | 溫度表、接觸器模塊 | 溫度測量表4只、交流接觸器1只、接線端子排2個 | 1塊 | |
| 3 | 空氣源熱泵電氣控制板 | 1套 | ||
| 4 | 壓縮機 |
工作電壓：AC220V、制冷量：1745W 輸入功率：585W |
1個 | |
| 5 | 翅片式蒸發器 | FN-4.4 | 1個 | |
| 6 | 電磁四通閥 | DSF-4 | 1個 | |
| 7 | 單向閥 | 1套 | ||
| 8 | 干燥過濾器 | 2套 | ||
| 9 | 沉浸式冷凝器 | 1套 | ||
| 10 | 有機玻璃水箱 | 1套 | ||
| 11 | 轉頁扇電動機 | 頁扇300mm | 1個 |
3.實訓桌
實訓桌采用工業標準鋁型材件與鈑金結構件拼裝而成，結構堅固，造形美觀大方；設有二個大抽屜，用于放置實訓導線或工具等。實訓桌臺面用于放置熱泵型家用空調和空氣源熱泵系統的元器件并提供一個寬敞舒適的工作臺面，學生可以在工作臺面上將制冷系統的器件任意安裝，實訓桌還設有四個萬向輪，便于移動和固定，有利于實訓室的布局。
四、 工具配置清單
| 序號 | 名稱 | 規格 | 數量 | 備注 |
| 1 | 便攜式焊炬 | 2升手提式焊炬 | 1套 | 全室一個 |
| 2 | 單級旋片式真空泵 | TW-1A | 1臺 | 全室一個 |
| 3 | 脹管擴孔器 | CT－2000 | 1把 | |
| 4 | 割刀 | CT-274 | 1把 | |
| 5 | 雙表閥 | CT-536GF/S | 1套 | |
| 6 | 三色雙英加液管 | CT-336（螺紋頂針） | 1套 | |
| 7 | 公/英制彎轉接頭 | 外英內公 | 3個 | |
| 8 | 活動鈑手 | 0～250mm | 1把 | |
| 9 | 活動鈑手 | 0～300mm | 1把 | |
| 10 | 內六角鈑手 | φ6 | 1把 | |
| 11 | 制冷劑鋼瓶 | 3kg | 1個 | 全室一個 |
