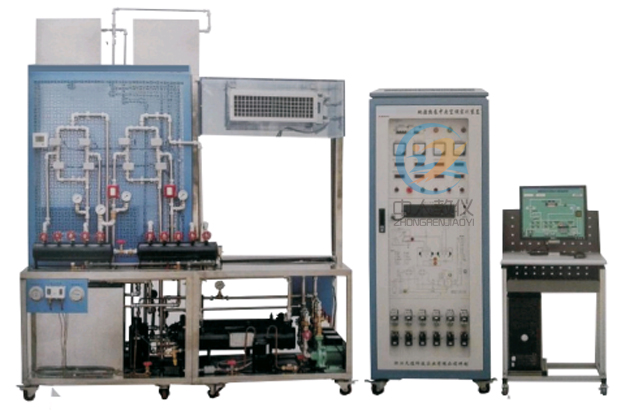

ZRLR-DRK地源熱泵中央空調實訓裝置,地?zé)嶂茻崮M實驗臺
一、概述
地源熱泵系統是一種領先的空調技術，它可以實現水源熱泵系統的諸多優點，并且還能節省相當可觀的運行費用。地源熱泵系統解決了水源熱泵系統的地下水回灌問題杜絕了地下水資源對熱泵機組使用的影響和地下水被污染的可能性。系統占地空間小，并且系統的安裝和使用不會改變建筑的外觀和結構。地源熱泵系統是通過導熱介質溶液在埋入地下的循環系統中流動，實現與大地之間的熱交換。系統是一個密閉的閉路循環系統，他是一項可持續發展的建筑節能新技術。
二、系統
1.工程化概念強——實訓裝置的整套控制系統大部分采用工業現場實際應用的部件。
2.技術先進——控制系統部分應用了代表當今中央空調控制系統技術潮流的PLC控制技術，它充分考慮了系統的可擴展性和與樓宇其他子系統的兼容性。
3.開放性好——整套實訓裝置采用透明化、開放式設計，實訓者能夠直觀清晰地了解整個裝置的工作過程，系統控制部分源代碼完全開放，實訓者可自行添加或修改，進行創新性、設計性實訓。
三、功能
地源熱泵系統是利用地下巖土中熱量的閉路循環系統，它通過循環液體在封閉地下埋管中的流動，實現系統與大地之間的換熱。
1.在冬季制熱過程，流體從地下吸取熱量，再通過 熱泵系統把熱量帶到室內。
2.夏季制冷時系統運行；即把室內熱量帶到地下巖土中。因此，地耦管地源熱泵系統保持了地下水水源熱泵利用大地作為冷熱源的優點，同時又不需要抽取地下水作為傳熱的介質，地耦管地源熱泵系統從根本上解決了地下水水源熱泵的種種弊端，
3.生活用水：地源熱泵系統無論在冬季夏季為家庭提供生活用水， 、
四、技術參數
1、工作電源：三相五線制 AC 380V±10% 50Hz
2、安裝尺寸：長×寬×高200×100×250cm
3、整機容量≤0.04 最大供冷量：7.5kW；最大輸入總功率：6.5kW；制冷額定功率：3.8kW； 最大堵轉電流：50A； 制熱額定功率：2.0kW 額定輸入電流：7A；循環風量：700m3/h；制冷劑：R22；漏電動作電流：≤30mA；安全保護措施：具有過壓、過流、過載、漏電、接地四種保護措施，符合國家相關標準。
五、系統組成
設備整體與實際地源熱泵中央空調系統結構相同，采用開放式鋼框架結構，各部件布局合理操作方便。控制系統由電控柜、可編程控制器、壓力采集模塊、溫度采集模塊、數據采集點、PLC編程軟件、中央空調組態監控軟件組成。
（1）制冷機組
由壓縮機、螺旋式冷凝器、螺旋式蒸發器、儲液罐、熱力膨脹閥、視液鏡、干燥過濾器等組成，管路中還設有控制閥等實訓所必需的部件，管路中視液鏡可觀察制冷劑狀態等設備組成。制冷機組主要完成制冷工作，制冷劑為R22。
（2）模擬地水源水系統
由不銹鋼水箱、1臺冷卻水泵組成，主要完成制冷機組冷卻散熱工作。
（3）熱水系統
由1臺冷凍水泵、分水器、集水器、膨脹水箱等組成，主要給家庭提供生活熱水。
（4）空氣調節系統（風管組件）
由過濾器、表冷器、普通風機、風道等組成，主要完成空氣調節作用。（室內送風風機轉速可調）
（5）模擬房間（有機外殼）
由1套風機盤管、1套溫度控制器及風量調節系統組成，主要完成房間的溫度設定與空氣調節作用。
（6）控制裝置配置
整個中央空調采用PLC可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行。空調的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。在現場控制柜上可顯示中央空調的所有運行數據，可進行全手動和自動運行操作。
六、中央空調配置清單
七、實訓項目要求
編號
名稱
單位
數量
1
壓縮機（2P）壓縮機
臺
1
2
壓力控制器
只
1
3
模擬水井（鋼制）
臺
1
4
儲液器
個
1
5
水冷機組
套
1
6
生活熱水系統
套
1
7
冷凍水系統
套
1
8
蒸發器
套
1
9
模擬客房，300*300*300MM
套
1
10
手閥
只
2
11
高低壓表
只
2
12
膨脹閥
只
1
13
繼電器
只
11
14
升降閥（銅質）
個
12
15
風管組件
套
1
16
水泵
臺
3
17
電磁閥（房間）
只
1
18
電磁閥（水）
只
1
19
蒸發器2P
只
2
20
過濾器
個
1
21
視液鏡
個
1
22
水流開關
個
2
23
智能溫控器
只
1
24
中繼電器
只
10
25
分水器 一進四出
套
1
26
集水器 一進四出
套
1
27
熱泵蒸發器
個
1
28
水箱
套
2
29
鋼架2000*1100*700MM
套
1
30
配電控制柜1600*700*600MM
臺
1
31
地源蒸發器
臺
1
32
微機與控制柜通訊連接線
條
1
33
觸摸屏下載線
根
1
34
中央空調控制實訓軟件
套
1
35
實驗操作指導書
套
1
36
鋁合金電腦桌
套
1
37
PLC（FX3U-32MR）
臺
1
38
數據采集系統 溫度采集模塊
套
1
39
壓力采集模塊FX2N-2AD
塊
1
40
壓力傳感器
0-10V.1.5MP.3.0MP
個
2
41
溫度傳感器PT100
個
6
42
工業組態軟件
套
1
43
PLC編程軟件
套
1
44
中央空調PLC應用程序
套
1
45
中央空調組態應用程序
套
1
46
實驗指導書、、線纜、配套工具
套
1
1.掌握地源熱泵機組的原理與結構組成
2.地源熱泵空調系統電氣自動控制
3.地源熱泵空調系統夏季運行工況調試
4.地源熱泵空調系統冬季運行工況調試
