機電設備檢修技術綜合實訓考核裝置
機電設備檢修技術綜合實訓考核裝置,機械裝調實訓臺制”等專業的培養目標而研制。以職業實踐活動為主線，主要培養學生識讀與繪制裝配圖和零件圖、鉗工基本操作，咨詢熱線131228 ...
訂購熱線：021-66581511
中人教儀廠是專業生產機電設備檢修技術綜合實訓考核裝置，機械裝調實訓臺及配件的廠家,生產的機電設備檢修技術綜合實訓考核裝置，機械裝調實訓臺品質過硬，中人品牌在國內已經擁有幾百所院?？蛻簟?/p> 常見問題： 1、如果我要購買機電設備檢修技術綜合實訓考核裝置、機械裝調實訓臺，是否有安裝、培訓服務呢？ 答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。 2、你們的機電設備檢修技術綜合實訓考核裝置、機械裝調實訓臺是否能開增值稅專用發票？ 答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開機電設備檢修技術綜合實訓考核裝置、機械裝調實訓臺的發票，您需要提供開票資料。 3、你們的產品都是自己生產的嗎？都有什么產品資質？ 答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
本文關鍵詞：機電設備檢修技術綜合實訓考核裝置

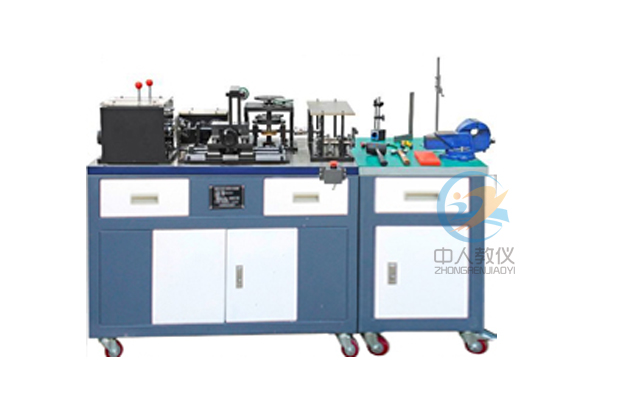

ZRZT-5機電設備檢修技術綜合實訓考核裝置
一、設備概述
機械裝調實訓臺依據相關國家職業標準及行業標準，結合各學校、院校“數控技術及其應用”、“機械制造技術”、“機電設備安裝與維修”、“機械裝配”、“模具制造技術”、“機電設備安裝與維修”、“機械設備裝配與自動控制”等專業的培養目標而研制。以職業實踐活動為主線，主要培養學生識讀與繪制裝配圖和零件圖、鉗工基本操作、零部件和機構裝配工藝與調整、裝配質量檢驗等技能，通過“做中學”，提高學生在機械制造企業及相關行業一線工藝裝配與實施、機電設備安裝調試和維護修理、機械加工質量分析與控制、基層生產管理等崗位的就業能力。
二、技術參數
1、交流電源：單相 AC 220 V±10% 50Hz；
2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；
3、外形尺寸：長×寬×高=1800mm×700mm×825mm；
4、整機功耗：≤1.0 kVA；
5、安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線
三、功能特點
本裝置主要由多種機械模塊組成，各個模塊可獨立訓練，也可綜合訓練。模塊包括（動力源、四軸主變速箱、二維工作臺、間歇回轉工作臺、二級變速器、圓錐齒輪離合器、摩擦輪機構、曲柄連桿及凸輪多功能裝置等）。涉及各種機械設備裝配中的一些比較典型的技能點和知識點。比如：帶、鏈等傳動機構的裝配與調整、變速箱的裝配、軸承的裝配與調整（深溝球軸承、角接觸軸承、圓錐滾子軸承、推力球軸承）、圓柱圓錐齒輪的裝配與調整、蝸輪蝸桿副的裝配、齒條的裝配、曲柄連桿及凸輪副的裝配與調整、槽輪及摩擦輪的裝配、摩擦輪與滾道裝配、滾珠絲桿副裝配、直線導軌的裝配與調整、相關平行度及垂直度的調整與檢測等。
機械實訓安全教育虛擬仿真軟件：軟件基于C#和JS語言編程設計，用戶自行根據電腦配置選擇不同的交互界面大小，可選流暢畫質，中等畫質，完美畫質等六級畫質等級?？蛇x擇齒輪軸系、蝸桿軸系等十多種軸系機構進行安裝、拆卸、裝配、零部件測量、考核等。零件拆裝的步驟過程中有智能提醒，軟件內的模型均采用3D模型，由3Dmax制作而成，并經過渲染和潤色，使模型看起來與真實部件一般無二，設有非標零件庫、標準零件庫、測量工具庫供拆裝選擇。軟件內配有實驗的目的、步驟、要求等集成的電子實驗考核題及指導書。使用考核功能時，軟件隨機出題供學生回答，當學生答完題目時給出考核分?jǐn)?shù)。本軟件可以進行全方位旋轉、放大、縮小觀看其細節。減速器模塊：系統內置的工具庫(如錘、呆扳手、拉馬、螺絲刀等)用于選擇工具拆卸減速器，零件拆卸后自動擺放整齊。
四、實訓項目
(一) 鉗工基本操作技能實訓：
1、劃線技能訓練；
2、銼削技能訓練；
3、鋸削技能訓練；
4、鉆削技能訓練；
5、攻、套螺紋技能訓練；
6、刮削技能訓練。
(二) 四軸主變速箱的裝配與調整：
7、根據裝配圖及裝配工藝要求，進行軸承、軸、鍵、滑移齒輪、箱體等的裝配與調整。
(三) 減速器的裝配與調整：
8、根據裝配圖及裝配工藝要求，進行鏈輪、錐齒輪、齒輪、箱體等的裝配與調整。
(四) 間歇回轉工作臺的裝配與調整：
9、根據裝配圖及裝配工藝要求，進行蝸輪蝸桿、四槽槽輪、摩擦輪、軸承、支座等的裝配與調整。
(五) 曲柄連桿及凸輪多功能機構的裝配與調整：
10、根據裝配圖及裝配工藝要求，進行曲柄連桿，齒輪齒條，凸輪導桿，平行雙曲柄等部件的裝配與調整。
(六) 二維工作臺的裝配與調整：
11、根據裝配圖要求，進行直線導軌、滾珠絲杠、軸承、支座等的裝配與調整。
(七) 摩擦輪與滾道的裝配與調整：
12、根據裝配圖要求，進行滾道、摩擦輪、輸出軸、風葉、調節支架、軸承座等的裝配與調整。
(八) 離合器的裝配與調整：
13、根據裝配圖要求，進行離合器的活動端、固定端、操縱桿、支座等的裝配與調整。
(九) 機械傳動的安裝與調整：
14、帶傳動機構的裝配與調整
15、鏈傳動機構的裝配與調整
16、齒輪傳動機構的裝配與調整
(十) 機械系統運行與調整：
17、根據總裝配圖要求，將各單元組裝成系統，按要求進行調整，達到預定功能。
五、設備配置
序號
名稱
主要技術指標
數量
單位
備注
1
實訓臺（裝調區）
采用鐵質雙層亞光密紋噴塑結構，機械裝調區域采用球墨鑄件操作臺面，學生可在上面安裝和調整各種機械機構
1
套
2
實訓臺（操作區）
采用鐵質雙層亞光密紋噴塑結構，操作區域主要由實木臺面、橡膠墊等組成，用于鉗工加工和裝配各種機械零部件；
1
套
3
機械傳動機構
主要由同步帶、鏈條、齒輪、齒條、蝸桿、蝸桿、曲柄連桿、凸輪、槽輪、摩擦輪、滾道、滾珠絲桿等傳動機構組成；通過學生在平臺上的安裝、調整與檢測，掌握常用典型機械傳動機構的裝配與調整技能。
1
套
4
四軸主變速箱
具有雙軸三級變速輸出，其中一軸輸出帶正反轉功能控制二維工作臺運動，頂部用有機玻璃防護。主要由箱體、齒輪、花鍵軸、間隔套、鍵、角接觸軸承、深溝球軸承、卡簧、端蓋、手動換檔機構等組成，可完成多級變速箱的裝配工藝實訓。箱體材料全部采用鋁合金制造。
1
套
5
二維工作臺
主要由滾珠絲桿、直線導軌、臺面、墊塊、軸承、支座、端蓋等組成。分上下兩層，上層手動控制，下層由多級變速箱經齒輪傳動控制，實現工作臺往返運行，工作臺面裝有行程開關，實現限位保護功能，另有一套自動變速摩擦輪機構與上層滑板連接，并與滾道相配合實現風葉旋轉、同時與間歇回轉工作臺上的摩擦輪端面配合，實現無極變速。通過實訓能夠清楚零件之間的裝配關系，機構的運動原理及功能。掌握基本零件的裝配方法及工藝，如直線導軌副、滾珠絲桿副、相關軸承的安裝調整以及相關測量工具的應用。減速器：主要由直齒圓柱齒輪、角接觸軸承、深溝球軸承、支架、軸、端蓋、鍵等組成。可完成減速器的裝配工藝實訓。
1
套
6
間歇回轉工作臺
主要由四槽槽輪機構、蝸輪蝸桿、摩擦輪、推力球軸承、角接觸軸承、臺面、支架等組成。由四軸主變速箱經鏈傳動、齒輪傳動、蝸輪蝸桿傳動及四槽槽輪機構分度后，實現間歇回轉功能；通過實訓能夠清楚零件之間的裝配關系，機構的運動原理及功能。掌握基本零件的裝配方法及工藝，如蝸輪蝸桿副、齒輪副、槽輪副、摩擦輪、相關軸承的安裝調整以及相關測量工具的應用。
1
套
7
曲柄連桿及凸輪多功能機構
主要由曲柄、連桿、凸輪、齒輪、齒條、聯軸器、軸承座、軸承、防護罩、導桿副、撐桿、軌道、底板等組成，主要功能是通過聯軸器這端與相應執行機構的輸出端或者動力輸出端相連接，帶動凸輪曲柄副運動，實現導桿副的上下運動、雙曲柄連桿機構的往復運動；另外可以將與齒條嚙合的一個齒輪偏離于齒條，使齒條與一個齒輪嚙合，并通過過渡齒輪實現單曲柄連桿機構的往復運動。整套裝置有4根撐桿，并連接于防護罩，使裝置在實訓和運行過程中更安全。通過該裝置的實訓能夠清楚零件之間的裝配關系，機構的運動原理及功能。掌握基本零件的裝配方法及工藝，如凸輪副、曲柄連桿副、齒輪齒條副、平行雙曲柄副、聯軸器、相關軸承的安裝調整以及相關測量工具的應用。
1
套
8
二級齒輪變速器
主要由直齒圓柱齒輪、圓錐齒輪、角接觸軸承、深溝球軸承、支架、軸、端蓋、鍵等組成?？赏瓿沙Ｓ脺p速器的裝配工藝實訓。通過實訓能夠清楚零件之間的裝配關系，機構的運動原理及功能。掌握基本零件的結構裝配方法，如相關軸承、齒輪精度的安裝調整以及相關測量工具的應用。
1
套
9
圓錐齒輪離合器機構
主要由鏈輪、錐齒輪、齒輪、支架、軸承、兩半牙嵌式離合器、操作桿等組成，動力由變速箱鏈輪軸提供，實現動力分配的功能，工作時，利用操縱桿帶動滑環使半離合器作軸向移動，實現分離和接合。通過實訓能夠清楚零件之間的裝配關系，機構的運動原理及功能。掌握基本零件的結構裝配方法，可完成離合器機構的裝配工藝實訓。如相關軸承、齒輪鏈輪的安裝調整以及相關測量工具的應用。
1
套
10
摩擦輪機構
主要有滾道、支撐架、摩擦輪、輸出軸、風葉、調節支架、軸承座等的組成。通過裝配可實現摩擦輪運動，帶動風葉旋轉等功能
11
動力源
配置交流調速電機、調速器、電源控制箱等，為機械系統提供動力源。電源控制箱帶有調速電機電源接口，行程開關接口。
1
套
12
裝調工具
主要有鉗工裝配套裝工具、臺虎鉗、劃線平板、拉馬、銅棒。套裝工具由工具箱、內六角扳手、呆扳手、活動扳手、銼刀、劃規、錘子、板牙、板牙架、螺絲刀、老虎鉗等組成。
1
套
13
常用量具
主要由游標卡尺、萬能角度尺、角尺、百分表、千分尺、等組成；通過使用量具進行測量，使學生掌握常用量具的使用方法，掌握機械裝配的檢測方法等
1
套
14
機械裝配與鉗工裝配虛擬仿真軟件
采用3D虛擬仿真技術,采用AVI影視播放方式，界面生動美觀、易學易用，可以提高學生學習的興趣，加深學生對知識的理解和運用。通過三維拆卸裝配視頻動畫，生動地展示了變速箱、離合器蝸桿傳動機構、齒輪減速器、間歇回轉工作臺、沖床機構、動力源、送料機構等模塊的拆卸和裝配過程。可實現以下功能：
鉗工裝配技術的基本知識及介紹
鉗工裝配技術主要組成器件的結構及工作原理
變速箱的虛擬拆裝、三維動畫視頻講解演示
離合器蝸桿傳動機構的虛擬拆裝、三維動畫視頻講解演示
齒輪減速器的虛擬拆裝、三維動畫視頻講解演示
間歇回轉工作臺的虛擬拆裝、三維動畫視頻講解演示
沖床機構的虛擬拆裝、三維動畫視頻講解演示
動力源的虛擬拆裝、三維動畫視頻講解演示
送料機構的虛擬拆裝、三維動畫視頻講解演示
1
套
