熱泵式空調制冷電路連接及電氣故障實訓裝置
熱泵式空調制冷電路連接及電氣故障實訓裝置,熱泵式空調制冷電路實驗臺空調器微機自控實訓：空調器單片機芯板電源電路，咨詢熱線13122891932 ...
訂購熱線：021-66581511
中人教儀廠是專業生產熱泵式空調制冷電路連接及電氣故障實訓裝置，熱泵式空調制冷電路實驗臺及配件的廠家,生產的熱泵式空調制冷電路連接及電氣故障實訓裝置，熱泵式空調制冷電路實驗臺品質過硬，中人品牌在國內已經擁有幾百所院?？蛻?。
本文關鍵詞：熱泵式空調制冷電路連接及電氣故障實訓裝置

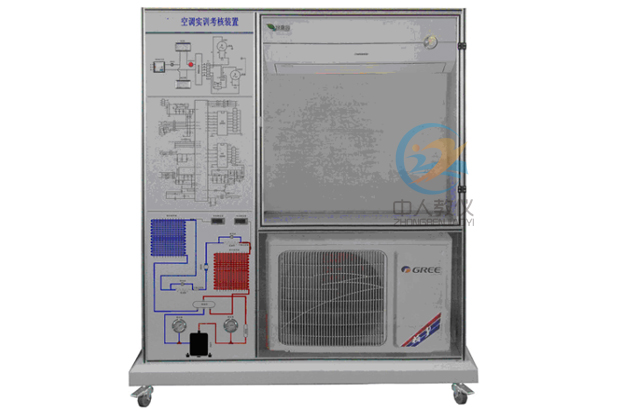

ZRLR-XLA熱泵式空調制冷電路連接及電氣故障實訓裝置
一、一般制冷電路連接及電氣故障判斷設備功能及實訓項目
（一）初級基本技能實訓1、制冷系統專用工具的基本操作
2、制冷系統管件焊接工藝
3、制冷系統的檢漏操作
4、制冷系統壓力檢測
5、制冷系統的抽真空與充注制冷劑
（二）中級技能實訓
1、空調主控板電路原理與元件認識
2、空調電器元件的測量及制冷系統運行檢測
3、空調器制冷系統故障與分析
4、空調器電氣故障檢測與故障分析、診斷
（三）高級技能實訓（設計、安裝、調試及檢修）
1、風速、紅外測溫儀測量
2、空調器微機自控實訓：空調器單片機芯板電源電路、信息采集電路、輸出驅動電路及I/O口的檢測及外圍電路故障判斷與排除
（四）預設故障功能：故障點說明
1、室內溫度傳感器開路
2、室內溫度傳感器短路
3、室內管溫傳感器開路
4、室內管溫傳感器短路
5、室外溫度傳感器開路
6、室外溫度傳感器短路
7、搖擺步進電機開路
8、遙控器失靈
9、壓縮機不工作
10、室外風機電機故障
11、四通閥不工作
12、室內風機故障
13、電源故障
14、晶振電路故障
15、復位電路故障
16、變壓器及保險絲故障
二、設備選型
| 物 料 名 稱 | 熱泵式空調制冷電路實驗臺規 格 型 號 | 單位 | 需量 |
| 格力冷暖空調機 | KFR-23GW | 臺 | 1 |
| 儲液瓶 | MJ32JF2HP Φ130*290 | 個 | 1 |
| 過濾器 | EK-083 | 個 | 1 |
| 制冷手閥 | 1/4″ | 個 | 4 |
| 單向電磁閥 | FDF2A,1.7MPA/220V/6/5W 制冷專用(3MPa,6/4w) | 個 | 2 |
| 壓力傳感器 | STY-AJ(0-0.6MPa,0-0.35MPa) | 對 | 1 |
| 銅管 | φ8 | 米 | 8 |
| 銅管 | φ6 | 米 | 4 |
| 銅管三通 | Ф6 | 個 | 2 |
| 銅管彎頭 | φ8 | 個 | 2 |
| 銅管三通 | Ф8 | 個 | 4 |
| 鈉子(螺母) | Ф10 | 個 | 2 |
| 銅管安裝扣 | Ф16 | 個 | 15 |
| 漏電斷路器 | DZ47LE-32 32A 1P+N 正泰 | 個 | 1 |
| 信號指示燈 | XDN1 紅 220V φ20 | 個 | 2 |
| 信號指示燈 | XDN1 綠 220V φ20 | 個 | 3 |
| 保險座 | 5*20 | 個 | 1 |
| 保險絲 | 5*20/15A | 個 | 1 |
| 電阻 | 1/4W 10K | 個 | 1 |
| 電阻 | 1/4W 8.2K | 個 | 1 |
| 船形開關 | 大 2*1 黑 | 個 | 2 |
| 船形開關 | 大 2*1 紅 | 個 | 1 |
| 電壓表 | 85L17-250V 光明 開孔尺寸70 | 個 | 1 |
| 電流表 | 85L17-10A 光明 開孔尺寸70 | 個 | 1 |
| 溫度數顯表 | JLWT-2B 0-99 開孔尺寸72×42 | 個 | 5 |
| 電源插座 | 3*3*3 泉泰 | 個 | 1 |
| 插座 | K2A42 紅 | 個 | 37 |
| 插座 | K2A42 黃 | 個 | 2 |
| 插座 | K2A42 黑 | 個 | 5 |
| 船形插(公插) | 37T | 個 | 1 |
| 船形插(母插) | 37T | 個 | 1 |
| 船形插(外殼) | 37T | 個 | 1 |
| 電源插頭 | 單相 1*3 | 個 | 1 |
| 繼電器 | LY2J-200V/220VAC 8T | 個 | 1 |
| 繼電器座 | PYF8A 15*59 8腳 | 個 | 1 |
| 視液鏡 | 1/4″ | 個 | 1 |
| 接線端子 | TD-1520 | 個 | 1 |
| 線槽 | 4035 白色 | 條 | 2 |
| 焊片 | φ4.2 2000個/包 | 個 | 50 |
| 線比 | 開口 Φ1.5-3 | 個 | 40 |
| 電力電容 | 1UF/220V | 個 | 2 |
| 外牙接頭 | 4轉5 | 個 | 2 |
| 飛機腳 | 8A 塑料 | 個 | 10 |
| 面板 | 儀表面板 | 塊 | 1 |
| 導線 | 0.5cm2 | 扎 | 1 |
| 導線 | 1.5cm2 | 米 | 30 |
| 風速儀 | 常用 | 個 | 選配 |
| 紅外測溫儀 | 常用 | 個 | 選配 |
本文鏈接：http://www.hnhaichuan.comhttp://www.hnhaichuan.com/product/993.html
文章來源：www.hnhaichuan.com??? ?編輯：中人教儀廠??? ?時間：2019-07-03 14:10
常見問題：
1、如果我要購買熱泵式空調制冷電路連接及電氣故障實訓裝置、熱泵式空調制冷電路實驗臺，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的熱泵式空調制冷電路連接及電氣故障實訓裝置、熱泵式空調制冷電路實驗臺是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開熱泵式空調制冷電路連接及電氣故障實訓裝置、熱泵式空調制冷電路實驗臺的發票，您需要提供開票資料。
3、你們的產品都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
