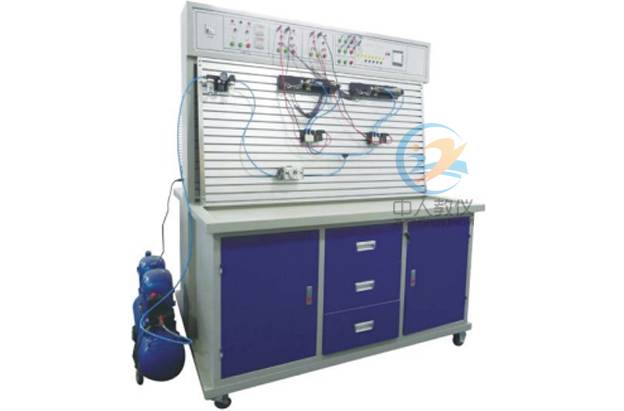

ZRQPL-01A氣動基礎實訓裝置
一、主要技術參數
1、電源AC 220V 50HZ
2、直流電源：輸入AC 220V，輸出DC 24V/2A
3、無油靜音空氣壓縮機：工作電源：AC220V；電機功率：780W公稱容量30L；額定輸出氣壓0.8Mpa，噪音：58分貝
4、實訓裝置外型尺寸：1500mm×650mm×1700mm
二、主要特點
1、氣動實訓裝置主要由實訓桌、實訓臺、氣動元件和電器控制器件等組件組成。
2、氣動實驗臺為鐵質雙層亞光密紋噴塑結構，實訓桌抽屜內存放液壓元件等。
3、配備工業用常用氣動元件，且均配有過渡底板，可方便、隨意地將元件按插在實訓臺面板上（面板帶“T”溝槽形式的鋁合金型材結構）?；芈反罱硬捎每鞊Q接頭，拆接方便快捷。
4、實訓氣源壓力低，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手動、自動、順序等控制功能。
5、實訓控制單元采用獨立的繼電器控制單元進行電氣控制。
三、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、回缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
四、配置清單
序號
名稱
型號
數量
備注
1
實訓桌
1張
2
實訓臺
1臺
3
電源模塊
1塊
4
繼電器控制模塊
1塊
5
無油靜音空氣壓縮機
1臺
6
單作用氣缸
QGX25ⅹ100
1只
7
雙作用氣缸
QGX25ⅹ100
2只
8
旋轉氣缸（透明）
1只
9
三聯件
AC2000
1只
10
減壓閥（帶壓力表）
AR2000
1只
11
手動換向閥
H210—08
1只
12
單電磁換向閥（二位三通）
3V210-8
1只
13
單電磁換向閥（二位五通）
4V210-8
2只
14
雙電磁換向閥（二位五通）
4V220-8
1只
15
雙電磁換向閥（三位五通）
4V230-8
1只
16
單氣換向閥（二位五通）
4A210—08
2只
17
雙氣換向閥（二位五通）
4A210—08
2只
18
行程閥（機控）
MOV—2
1只
19
行程閥（按鈕）
MOV—3A
1只
20
行程閥（按鈕帶鎖）
MOV—3A
1只
21
或門型梭閥
ST—02
2只
22
雙壓閥
23
快速排氣閥
QE—02
2只
24
單向節流閥
ASC-08
2只
25
單向節流閥（裝在缸體上）
JSC601
7只
26
單向閥
1/4
2只
27
順序閥（透明）
1只
28
氣容
1只
29
消聲器
1/8
2只
30
消聲器
1/4
1只
31
三通（T型三通）
Ø6
4只
32
三通（Y型減徑三通）
Ø8—Ø6
1只
33
四通
Ø6
2只
34
氣管
PU6ⅹ4
20米
35
行程開關（裝在缸體上）
2只
36
內六角扳手
3把
37
螺絲刀
2把
38
剪刀
1把
39
活動扳手
1把
40
尖嘴鉗
1把
41
生料帶
1個
42
氣孔塞頭
Ø6
10只
43
氣動實訓說明書
1冊
