-10plc 變頻恒壓供水系統實驗裝置

一、系統基礎簡介

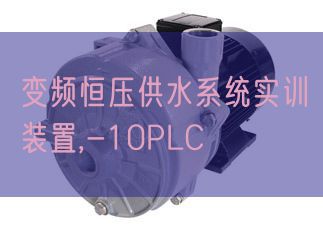

"-10PLC 變頻恒壓供水系統實驗裝置"集PLC、變頻調節速度、過程控制、工程組態技術于一體。它由六層住宅消防、生活供水系統（實物模型），控制平臺兩大部分構成，含有了可編程控制器、變頻器、變頻磁力驅動泵、休眠泵、消防泵、壓力變送器、壓力儀表、輸水管道、消防栓、家用水龍頭、蓄水池等工程設備?？刂破脚_(tái)應用PLC+變頻器的開放式控制構造，可以完成多種模式下的樓層恒壓供水實驗實驗，為教學研究變頻恒壓供水技術提供一個開放的實操平臺。它是一款適合于大學及中、高職院校電氣自動化、樓宇自動化、建筑電氣、智能建筑等專業的綜合型實驗設備。


二、系統特別點
1. 控制平臺應用PLC+變頻器的開放式控制構造，提供組態系統和PLC研發環境，可以讓學生自行設計控制方案，靈活性強。
2. 控制平臺有熱過載保護、過流保護、漏電保護、接地保護、工頻和變頻聯鎖控制等多重保護機制。
3. 控制系統能模擬真實的給水系統，有自動控制和手動控制兩種控制方法，當自動控制失效時，系統由手動控制方法運行。
4. 控制對象全部使用不銹鋼和有機玻璃器件，保證不生銹、不易老化；模仿六層大樓給水系統，設定有有生活水系統和消防水浸系統兩種水路模型；動力系統由四臺水泵包括，其中兩臺常規變頻循環泵，一臺休眠小泵，一臺消防泵，能夠模仿常規生活供水系統、消防供水系統和夜間小流量供水系統，能夠生動模仿大樓給排水系統的經典型構造。
三、技術功能數值
1. 寫入電源：三相四線～380V±10% 50Hz
2. 環境溫度（℃）：+4℃～+45℃
3. 裝置容量（KV）：＜5kVA
4. 外觀尺寸：控制對象模型1200mm×805mm×1590mm，控制儲物柜800mm×600mm×2000mm
5. 安全保護：設定有漏電自動保護裝置
四、實驗項目
1. 控制屏構造認識與調節測試
2. 單泵控制變頻恒壓供水
3. 雙泵變換變頻恒壓供水
4. 生活水系統靜態壓力控制
5. 生活水系統動態壓力控制
6. 生活水系統的分時控制
7. 夜間休眠模式下的供水
8. 消防狀態控制
9. 綜合控制系統
五、基礎配備
1. 電源控制儲物柜（標準機儲物柜）
(1)交流AC電源（帶有過流保護）：一相交流AC電 220V 50Hz
三相交流AC電 380V 50Hz
(2)三相電源指示燈
(3)三相電源指示儀表
2. PLC
PLC應用歐姆龍CP系列控制器，應用HostLink通訊協議，提供了PLC研發環境，可以讓學生自行設計控制方案。
(1)生活供水管網的恒壓供水
(2)可完成以天為周期的定時控制壓力控制，以適應供水壓力改變的需求
(3)夜間可啟動休眠小泵運行完成最大限度節能，完成小流量下的生活供水
(4)火警狀態，可自動啟動消防泵，完成消防模式下的恒壓供水
(5)可完成帶上位機系統的PID控制
3. 手動控制裝置
控制系統應用手動控制和自動控制兩種控制方法，手動控制器在實際工程應用中設定有十分的重要性，在該裝置當中加入該裝置設定有如下作用：
(1)在自動控制器失效的狀態下，手動控制系統可以保證系統的可靠運行
(2)在系統投入自動控制前，可用手動控制器檢驗動力線路和動力設備的運行工況，可靠保護PLC和變頻器設備
4. 恒壓供水模型
供水模型全部使用不銹鋼和有機玻璃器件，保證不生銹、不易老化；模仿六層大樓給水系統，設定有有生活水系統和消防水浸系統兩種水路模型；動力系統由四臺水泵包括，其中兩臺常規變頻循環泵，一臺休眠小泵，一臺消防泵，能夠模仿常規生活供水系統、消防供水系統和夜間小流量供水系統，能生動模仿大樓給排水系統的經典型構造
5. 監控系統
配備裝備監控系統系統,可以完成對供水過程的全監控。完成控制系統的功能數值整定和狀態解析。提供組態系統，可以讓學生自行設計監控界面。
