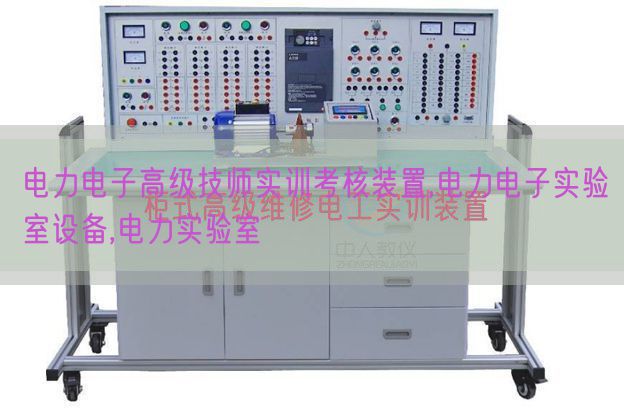

-780E 電力電子高級技師實驗考核裝置

一、設備特別點
本電力電子高級技師實驗考核裝置是為電子類工種和電工工種的等級電工實驗考核而設計，能反映電力電子技術的發展對工廠企業應用的及時性和先進性，集合上海科學技術出版社出版的《職業技能鑒定培訓教學資料及實訓指導書維修電工中級》中相關內容及要求，以科學的手段對相關工種技術工人實行實驗、考核、鑒定。其同時也適合各大中專院校開設的《電力電子學》、《變流技術》等課程學生實驗、實驗。
1、控制屏應用框體結構式構造，實驗考核結合套件可以自由集合，通用性強，多加核心部位件即可拓展新課題的實驗、考核，與相應軟、硬件技術的發展而同步升級。
2、配備設故考核系統，由教師經過電腦統一設定故障，便利、快捷，每個實驗項目可設故障點不少于30個，考核、實訓成績自動記錄、評定分數、存檔、極大提升學校管理水平。
3、應用德國流行的實驗考核裝置構造、技術和方法，合理科學，實驗從簡到難，循序漸進的原則，注重學生對電力電子線路細節解析及實際運用。
4、裝置保護功能完善、工序技藝先進、造型大方。
二、技術功能
（一）寫入電源：交流AC380V ±10% 50Hz，三相五線
（二）輸出電源：
1、外部電源經安全隔離變壓器和多級安全保護裝置后從多組插頭座輸出，提供～380V、～220V、～110V交流AC電源。
2、直線DC電源：0～15V/1.5A電源為控制板供電，1路12V電源為故障設定電源。
3、真有效值電壓（V）電流（A）測量儀表：數字顯露指示，測量電壓（V）或電流（A）的真有效值，測量范圍為5A，500mA，50mA，500V，50V，5V共六檔，精確度為0.2級，設定有良好的過流、過載保護功能。
三、包括與配備裝備
（一）實驗桌：1500×800mm，鋼木構造。
（二）箱式掛式模塊件支撐架：長1400mm，上下二層，內有滑槽。
（三）實驗模型塊配備：直線DC電機模型塊、電腦連接口模型塊、三相電源變壓器、同步變壓器模型塊、雙脈沖控制器、晶閘管Ⅰ、晶閘管Ⅱ、二極管板、負載板、三相整流電子回路、TL494脈寬調制解調器、MOSFET模型塊、三相逆變電子回路，真有效值電壓（V）電流（A）表模型塊。
（四）設故考核系統：經過電腦自動設定實驗考核故障點，每個實驗項目設定故障點不少于30個，學生解析確定故障點后，在答題界面寫入答案后故障點自動消失，并自動記錄各項成績。（電腦自備）
（五）附件：電源插頭座掛板1塊、安全實驗連接線50根、標準實驗連接線50根、短接橋10只、通信電纜1組、數字萬用表1只。
四、實驗項目

1、三相半波可控整流電子回路（電感性負載）
2、三相橋式半控整流電子回路（電阻性負載）
3、三相橋式半控整流電子回路（電感性負載）
4、三相橋式全控整流電子回路（電阻性負載）
5、三相橋式全控整流電子回路（大電感性負載）
6、帶平衡電抗器的雙反星形可控整流電子回路
7、A型雙象限直線DC斬波電子回路
8、B型雙象限直線DC斬波電子回路
9、橋式可逆直線DC斬波電子回路
10、降壓型直線DC斬波電子回路
11、升壓型直線DC斬波電子回路
12、升降壓型直線DC斬波電子回路
13、三相全控橋式有源逆變電子回路
……
