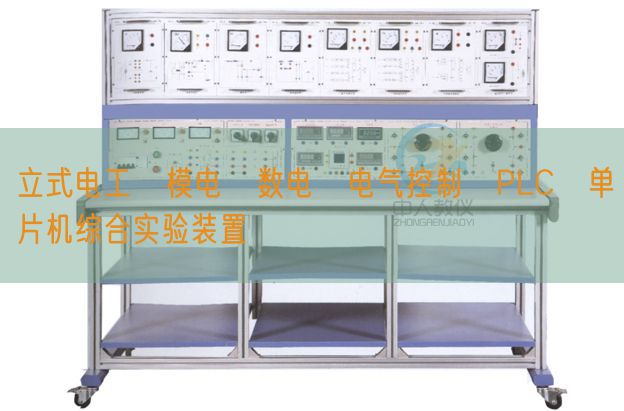

-528E 立式電工·模電·數電·電氣控制·plc·單片機綜合實驗裝置

一、設備特別點：
　　-528E型立式電工.模電.數電.電氣控制.PLC.單片機綜合實驗裝置，設定有較完善的安全保障功能，較齊全的功能。電工、電氣控制實驗器件應用適應性強的模型塊式箱式掛式模塊件；在實驗屏上完成實驗，實驗方法靈活，動手能力強，實驗連線接點接觸可靠，符合不一樣深度，不一樣廣度的教學要求。數電、模電在九孔通用電子回路板箱式掛式模塊件上完成，按照實驗復雜程度選取箱式掛式模塊件個數，按照實驗電子回路在通用電子回路板上拼插實驗電子回路，實驗元件制成透明盒體，直觀性好，盒蓋印有永不褪色元件符文號，線條清晰美觀。盒體與盒蓋集合應用較科學的壓卡式構造，維修、更換元件拆卸裝配便利。該實驗臺構造合理，學?？呻S時按需要增添新的模型塊箱式掛式模塊件，靈活、經濟。
二、適用界限：
　　-528E型立式電工.模電.數電.電氣控制.PLC.單片機綜合實驗裝置，適用來高等院校及要求較高的中專、技校、職業學校，可完成電工學、電工原理、電子回路解析、模仿電子技術、數字電子回路、電氣控制設備等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想設備，它的配備裝備是學校上水平、上等級的重要標識。
　1、實驗臺包括與功能：
　1.1、電源及功能數值：
　　1.1.1 寫入電源:三相四線電源，寫入時指示燈亮
　　1.1.2 電源輸出：有保險絲和漏電保護開關二級保護功能。
　　A組: 單、三相可調交流AC電源，提供三相0～380V連續可調的交流AC電源，同時可得至0～250V一相可調電源(配備有一臺1.5KVA的三相自耦調壓器，配備有三只指針式交流AC電壓（V）表，指示調壓器輸出電壓（V）)。
　　B組: 低壓交流AC電壓（V）3－24V分七檔可調，最大輸出電流（A）1.5A，電流（A）表指示。
　　C組: 低壓直線DC穩壓電源，電壓（V）5V，電流（A）0.5A，電流（A）表指示。
　　D組: 雙路恒流穩壓電源，二路輸出電壓（V）均為0～30V，由多圈電位器連續調動，設定有預設式過流過載保護功能，輸出最大電流（A）為1.5A，每路電源輸出有0.5級數字電流（A）表、電壓（V）表指示。電壓（V）平穩度<10-2，負載平穩度<10-2，紋波電壓（V）:<5mV。
　　E組: 一相交流AC市電輸出，供用戶自備設備使用。
　1.2、函數信號發生器:
　　1.2.1 波動線:正弦波、三角波、方波、脈沖波、鋸齒波、TTL方波、矩形波。
　　1.2.2 頻率界限:由0.1Hz到2MHz，分七個頻率檔級。
　　1.2.3 正弦波失真度:10-30Hz<3%　30Hz-100KHz≤1%
　　1.2.4 方波響應:前沿/后沿≤100nS（開路）
　　1.2.5 最大輸出幅度(開路)：f 　　1.2.6 直線DC偏置(開路)：±l0V
　　1.2.7 輸出阻抗Z：Z0=50Ω±5Ω
　　1.2.8 占空比:脈沖與鋸齒波上升、下降沿可連續改變，界限10%～90％。
　　1.2.9 壓控振蕩(VCF)：加外加直線DC電壓（V）0--±5V改變時，對應的頻率改變大于l00:1。
　　1.2.10 輸出衰減:20dB　40dB　60dB
　1.3 頻率計數器:
　　1.3.1 測頻界限:lHz～l00MHz。
　　1.3.2 閘門時間:0.01S、0.1S、1S、10S
　　1.3.3 寫入阻抗(AC耦合)：電阻分量約500KΩ，并聯電容約100P。
　1.4 單次脈沖:每次可輸出一對正負脈沖。
　1.5 音頻功率（W）放大器：寫入音頻 電壓（V）不低于10mV，輸出功率（W）不小于1W，音量可調，內有喇叭，用來放大電子回路擴音，也可作信號尋跡。
　1.6 七段譯碼器：3組七段譯碼器及對應譯碼顯露數碼管。
　1.7 絕緣電阻：>5MΩ
　1.8 漏電保護：漏電動作電流（A）≤30MA
　2、實驗屏：
　　2.1 外測直線DC電流（A）表：精確度0.5級，三位半數字式顯露，測量界限0～1000uA。
　　2.2 外測直線DC電流（A）表：精確度0.5級，三位半數字式顯露，測量界限0～10mA。
　　2.3 外測直線DC電流（A）表：精確度0.5級，三位半數字式顯露，測量界限0～100mA。
　　2.4 外測直線DC電流（A）表：精確度0.5級，三位半數字式顯露，測量界限0～1000mA。
　　2.5 外測交流AC電流（A）表：精確度0.5級，三位半數字式顯露，測量界限0～100mA。
　　2.6 外測交流AC電流（A）表：精確度0.5級，三位半數字式顯露，測量界限0～1000mA。
　　2.7 四路電流（A）插頭座：與配備裝備的電流（A）插頭配套使用，在實驗中完成一表多測。
　　2.8 指針式功率（W）因數表：外測實驗電子回路功率（W）因數，2.5級。
　　2.9 指針式±100uA電流（A）表，1.5級，外測。
　　2.10 指針10mA電流（A）表，1.5級，外測。
　　2.11 實驗變壓器：100W，220V/36V+110V，接線端已由操作面板接線柱引出，實驗便利。
　　2.12 日光燈照明、實驗二用電子回路：由選用開關控制日光燈為實驗用或照明用。實驗端口已經過接線柱引出，鎮流器、日光燈、啟動器已裝在實驗屏內。
　　2.13 實驗屏中部：實驗模型塊箱式掛式模塊件實驗時安放位置。箱式掛式模塊件調換，安放便利。
　3、實驗實操桌：
　　實驗桌驗桌為鋼制雙層亞光密紋噴塑構造，桌面為防火燒、防水浸、耐磨損高密度板；左右設定有兩個大抽屜（帶鎖），用來放置工量具及圖紙文檔實訓指導書，下儲物柜用來存儲元件。
三、構造與配備裝備：
　（一）包括：
　　實驗裝置由實驗屏、實驗模型塊箱式掛式模塊件、實驗實操桌包括。
　　一臺二座，規格：160×70×172cm。
　1、實驗屏：左側為測量電表及電流（A）插頭座，右測為實驗變壓器，日光燈實驗電子回路、功率（W）因數表等，中部為實驗時放置箱式掛式模塊件。
　2、實驗臺：由電源、信號源、安全保護裝置包括。
　3、實驗實操桌：桌面實驗時放置實驗器件，下部為儲物儲物柜儲物實驗器件用。
　4、實驗模型塊箱式掛式模塊件：
　　ZSY-01 電流（A）源電壓（V）源變換電子回路、受控源特性實驗電子回路、直線DC實驗電子回路構成。
　　ZSY-02 由常用分立元件，RC選頻互聯網測量單元構成。
　　ZSY-03 三相負載
　　ZSY-04 繼電控制一單元
　　ZSY-05 繼電控制二單元
　　ZSY-06 繼電控制三單元
　　ZSY-07 直線DC電機實驗電源、調節速度環節模型塊、勵磁電流（A）、電樞電流（A）指示表箱式掛式模塊件
　　ZSY-08 數電、模電九孔萬能實驗插板一單元
　　ZSY-09 數電、模電九孔萬能實驗插板二單元
　　ZSY-10 PLC主機及變換連接口、開關：主機為三菱FX1N-40mR，隨機配備擬真教學系統一套、工控組態系統一套
　5、PLC模仿演示實驗箱式掛式模塊件十七塊（規格：40cm×24cm×6cm）
　　1）PLC001 交通信號燈PLC自動控制實驗箱式掛式模塊件
　　2）PLC002 攪拌器的PLC自動控制實驗箱式掛式模塊件
　　3） PLC003 LED數碼管顯露PLC自動控制實驗箱式掛式模塊件（實物）
　　4）PLC004 四層電梯的PLC自動控制實驗箱式掛式模塊件 （實物）
　　5）PLC005 加工中心刀具庫選用控制實驗箱式掛式模塊件（實物）
　　6）PLC006 藝術彩燈造型的PLC控制實驗箱式掛式模塊件
　　7）PLC007 電機的自動控制實驗箱式掛式模塊件（實物）
　　8）PLC008 步進電機的PLC控制實驗箱式掛式模塊件（實物）
　　9）PLC009 模仿電視發射塔實驗箱式掛式模塊件
　　10）PLC010 自動送料裝車系統實驗箱式掛式模塊件
　　11）PLC011 自動售貨機實驗箱式掛式模塊件
　　12）PLC012 自動成型系統實驗箱式掛式模塊件
　　13）PLC013 水塔自動供水系統實驗箱式掛式模塊件
　　14）PLC014 郵件自動分揀系統實驗箱式掛式模塊件
　　15）PLC015 自動洗衣機系統實驗箱式掛式模塊件
　　16）PLC016 電鍍系統實驗箱式掛式模塊件
　　17）基礎實驗箱式掛式模塊件
（二）器件材料配備裝備(每臺/2座)：
　　2臺180W三相電機，1臺100W直線DC電機，1只MF47萬用表，1只數字萬用表，2套電烙鐵及烙鐵架，40根疊插式實驗連接線，1套數電、模電實驗所需電阻、電位器、電感、電容、變壓器、傳感器、包括座等元件單元盒（元件已裝在單元盒內），1套工量具，2張學生凳。
（三）用戶自備器件材料：示波器（型號不限），功率（W）表，滑線變阻器，毫伏表。
四、實驗內容：
（一）電工部分實驗內容：
1·常用電工儀表的使用
2·線性元件與非線性元件的伏安特性
3·直線DC電子回路電壓（V）與電位的研究
4·基爾霍夫定律的檢驗
5·迭加原理與互易定理的檢驗
6·代文寧定理與諾頓定理的檢驗
7·電壓（V）源與電流（A）源的等效變換
8·受控源的研究
9·一階電子回路的響應
10·二階電子回路的響應
11·研究LC元件在直線DC電子回路和交流AC電子回路中的特性
12·交流AC電子回路功能數值的測量
13·正弦交流AC電子回路RLC元件的特性
14·RL及RC串聯電子回路實驗 15·RLC串聯諧振電子回路
16·日光燈電子回路連接
17·改善功率（W）因數實驗
18·互感的測量
19·三相電子回路及功率（W）的測量
20·R-C選頻互聯網實驗
21·二端口互聯網的研究
22·一相變壓器實驗
23·三相異步電機的使用與起動
24·三相異步電機的正、反轉
25·三相異步電機的Y/△起動
26·三相異步電機的順序控制
27·三相異步電機的能耗限制動作
（二）模仿部分實驗內容：
l·電壓（V）負反饋偏置電子回路
2·分壓式電流（A）負反饋偏置電子回路
3·用二極管平穩作業點
4·共基極放大電子回路
5·共集電極放大電子回路
6·共源極基礎放大電子回路
7·場效應管共漏極電子回路
8·場效應管共柵極電子回路
9·單管阻容放大電子回路
10·變壓器耦合放大電子回路 11·甲類功率（W）放大電子回路
12·串聯電流（A）負反饋電子回路
13·串聯電壓（V）負反饋電子回路
14·并聯電壓（V）負反饋電子回路
15·并聯電流（A）負反饋電子回路
16·共基共射極放大電子回路
17·自舉射極輸出電子回路
18·NPN-PNP直接耦合放大電子回路
19·用負反饋消除自激振蕩
20·晶體管開關作用
運用上述20項實驗元件還可完成下面實驗項目
21·變壓器反饋式振蕩電子回路
22·電容三點式振蕩電子回路
23·電感三點式振蕩電子回路
24·差動放大電子回路的基礎形式
25·長尾式差動放大電子回路
26·雙電源長尾式差動放大電子回路
27·運放用作交流AC比例放大
28·反相寫入保護措施
29·同相寫入保護措施
30·電源極性錯接的保護
31·RC高通電子回路
32·運用三極管來保護器件
33·差動寫入運算電子回路
34·快速積分電子回路
35·模仿一階微分方程電子回路
36·模仿二階微分方程電子回路
37·基礎對數運算電子回路　
38·實用微分電子回路
39·反對數放大基礎電子回路
40·簡便的過零對比電子回路
41·運用二級管作為上限檢驗測試幅度選用電子回路
42·下限幅度選用電子回路
43·RC無源互聯網的低通濾波電子回路
44·同相寫入一階低通濾波電子回路
45·反相寫入一階低通濾波電子回路
46·簡便的二階RC濾波電子回路
47·經典型二階RC有源低通濾波電子回路
48·經典型二階高通有源濾波電子回路
49·基礎帶通濾波電子回路
50·經典型帶通濾波電子回路
51·矩型波振蕩電子回路
52·寬度可調的矩形波發生器
53·幅頻可調的鋸齒波發生器
54·一相半波整流電子回路
55·一相全波整流電子回路
56·電容濾波電子回路
57·電容濾波帶電阻負載
58·RC濾波電子回路
59·基礎LC濾波電子回路
60·二倍壓整流電子回路
61·三倍壓整流電子回路
62·基礎穩壓電子回路
63·基礎調節管穩壓電子回路
64·設定有放大環節的穩壓電子回路
65·一相半波可控硅整流
66·電子調壓電子回路
67·電子催眠器一一趣味性實驗一
68·電子門鈴電子回路一一趣味性實驗二
69·電子報警電子回路一一趣味性實驗三
（三）數字部分實驗內容：
l·TTL包括邏輯門的功能數值測量試驗
2·CM0S邏輯門的功能數值測量試驗
3·TTL包括電極開路門與三態輸出門的應用
4·與、非、或、與非門電子回路實驗
5·半加器電子回路實驗
6·全加器電子回路實驗
7·RS觸發器實驗
8·D觸發器實驗
9·JK觸發器實驗
10·T觸發器實驗
11·JK型觸發器變換成D觸發器
12·D型觸發器變換成JK觸發器
13·計數器實驗
14·MSI移位寄存器及其應用
15·譯碼器及其變換方法 16·MSI數值選用器及邏輯設計
17·微分型單穩態電子回路
18·環形多諧振蕩器
19·運用門電子回路包括編碼器分配器、選用器
20·結合電子回路的設計之一一一編碼變換
21·結合電子回路的設計之二一一顯露電子回路
22·同步時序電子回路的設計
23·計算機數值時序電子回路的設計
24·包括定時器測量試驗及應用
25·CM0S包括A/D、D/A變換電子回路實驗
26·二極管非門、或非門電子回路
27·三極管非門、與非門、或非門電子回路
28·異步十進制減法計數器
29·異步十進制加法計數器
30·綜合能力培訓實驗一一電子秒表
（四）電氣控制、直線DC電機部分：
1、閘刀開關正轉控制線路
2、接觸器點動正轉控制線路
3、設定有自鎖的正轉控制線路
4、設定有過找保護的正轉控制線路
5、倒順開關控制正反轉控制線路
6、接觸器聯鎖的正反轉控制線路
7、按鈕聯鎖的正反轉控制線路
8、按鈕接觸器復合聯鎖控制線路
9、自動往返行程控制線路
10、接觸器控制串聯電阻降壓起動線略
11、時間繼電器控制串聯電阻降壓控制線路
12、手動Y/△降壓起動
13、接觸器控制Y/△降壓起動
14、時間繼電器控制Y/△降壓起動
15、QX3-13型Y/△自動起動控制線路
16、半波整流能耗限制動作控制線路
17、全波整流能耗限制動作控制線路
18、C620車床電氣控制線路
19、手動降壓起動
20、一相運行反接限制動作控制線路
21、電動葫蘆電氣控制線路
22、C6163車床電氣控制線路
23、控制電子回路聯鎖控制線路
24、主電子回路聯鎖控制線路
25、直線DC電機啟動
26、直線DC電機的調節速度
27、直線DC電機的反轉
28、直線DC電機限制動作實驗
（五）PLC可編程控制部分：
1．與、或、非邏輯功能實驗
2．定時器、計數器功能實驗
3．跳轉、分支功能實驗
4．移位寄存器實驗
5．數值處置整理功能實驗
6．微分、位實操實驗
7．交通信號燈PLC自動控制實驗
8．攪拌器的PLC自動控制實驗
9．LED數碼官顯露PLC自動控制實驗（實物）
10．四層電梯的PLC自動控制實驗（實物）
11．加工中心刀具庫選用控制實驗（實物）

12．藝術彩燈造型的PLC控制實驗
13．電機的自動控制實驗（實物）
14．步進電機的PLC控制（實物）
15．模仿電視發射塔實驗實驗
16．自動送料裝車系統控制實驗
17．自動售貨機實驗
18．自動成型實驗
20．郵件自動分揀實驗
19．水塔自動供水控制系統實驗
21．自動洗衣機控制系統模仿實驗
22．電鍍過程控制實驗
（六）PLC綜合實驗部分
1．PLC控制三相電機動機啟動停止
2．PLC控制三相異步電機正轉、反轉
3．PLC控制三異步電機順序啟動 4．PLC控制三相異步電機往返動作
5．PLC控制三相異步電機Y/△啟動
（七）單片機實驗研發系統部分：
MCS-51單片機實驗
系統實驗
外部數值存儲器拓展
實驗一　清零程序
實驗二　拆字程序
實驗三　拼字程序
實驗四　數值區傳送子程序
實驗五　數值排序實驗
實驗六　查找相同數個數
實驗七　無符文號雙字節快速乘法子程序
硬件實驗
自搭接硬件電子回路實驗提醒
實驗一　P1口亮燈實驗
實驗二　P1口轉彎燈實驗
實驗三　P3.3寫入，P1口輸出
實驗四　工業順序控制（中斷控制）
實驗五　8255 A.B.C輸出方波
實驗六　8255 PA口控制PB口
實驗七　8255控制交通燈
實驗八　簡便I/O口拓展實驗
實驗九　A/D變換實驗
實驗十　D/A輸出方波
實驗十一　電子音響



實驗八　多分支程序
實驗九 脈沖計數（定時/計數實驗）
實驗十　電腦時鐘（定時器、中斷器綜合實驗）
實驗十一　二進制變換到BCD
實驗十二　二進制變換到ASCII
實驗十三　八段數碼管顯露
實驗十四　鍵盤掃描顯露實驗


實驗十二　繼電器控制
實驗十三　步進電機實驗
實驗十四　8253方波
實驗十五　串并變換實驗
實驗十六　外部存儲器拓展實驗
實驗十七　MCS-51串行口應用實驗㈠--雙機通信
實驗十八　MCS-51串行口應用實驗㈡--與PC機通信
實驗十九　溫度（℃）閉環控制
實驗二十　小直線DC電機調節速度實驗
實驗二十一 外部中斷（急救車與交通燈）
8088/8086系列微機實驗
系統實驗
實驗一　清零程序
實驗二　拆字程序
實驗三　拼字程序
實驗四　數值區位移
實驗五　數值排序實驗
實驗六　找"零"個數
硬件實驗
自搭接硬件電子回路實驗提醒
實驗一　8255并行口實驗㈠：A.B.C口輸出方波
實驗二　8255并行口實驗㈡：PA口控制PB口
實驗三　8255并行口實驗㈢：控制交通燈
實驗四　簡便I/O口拓展
實驗五　A/D變換實驗
實驗六　D/A變換實驗㈠：輸出方波
實驗七　D/A變換實驗㈠：輸出鋸齒波
實驗八　8259中斷控制器實驗

實驗七　32位二進制乘法
實驗八　多分支程序
實驗九　顯露子程序
實驗十　鍵盤掃描顯露實驗
實驗十一　二進制變換到BCD
實驗十二　二進制變換到ASCII


實驗九　定時／計數器：8253方波
實驗十　繼電器控制
實驗十一　8251串行通信實驗㈠：自發自收
實驗十二　8251串行通信實驗㈡：與PC通信
實驗十三　步進電機控制
實驗十四　小直線DC電機調節速度實驗
實驗十五　溫度（℃）閉環控制
實驗十六　音頻驅動實驗
MCS-96單片機實驗
系統實驗
實驗一　清零程序
實驗二　拆字程序
實驗三　拼字程序
實驗四　數值區傳送子程序
實驗五　數值排序實驗 實驗六　查找相同數個數
實驗七　無符文號雙字節快速乘法子程序
實驗八　多分支程序
實驗九　定時器1實驗--定時中斷
實驗十　定時器T1和T2同時產生中斷
實驗十一　80C196外部中斷實驗
硬件實驗
實驗一　P1口亮燈實驗
實驗二　P1口轉彎燈實驗
實驗三　P2.6寫入，P1口輸出
實驗四　工業順序控制
實驗五　8255 A.B.C輸出方波
實驗六　8255 PA口控制PB口
實驗七　8255控制交通燈
實驗八　簡便I/O口拓展實驗
實驗九　A/D變換實驗
實驗十　D/A輸出方波


實驗十二　80C196系統方法產生中斷
實驗十三　運用HSI測脈沖寬度
實驗十四　運用HSI測量單脈沖寬度
實驗十五　運用HSO產生單脈沖
實驗十六　運用HSO產生連續脈沖 實驗十七　系統定時器
實驗十八　80C196 A/D變換實驗
實驗十九　運用80C196的PWM產生各種波動線
實驗二十　二進制變換到BCD
實驗二十一　二進制變換到ASCII

實驗十一　繼電器控制
實驗十二　8253方 波
實驗十三　80C196串行口實驗
實驗十四　LED七段數碼管顯露實驗
實驗十五　鍵盤顯露綜合實驗
實驗十六　音頻驅動實驗
實驗十七 步進電機實驗
實驗十八　直線DC電機實驗
實驗十九 外部中斷（急救車與交通燈）
